Имитатор сигналов акустической эмиссии

Имитатор сигналов акустической эмиссии

Иллюстрации

Показать все

Реферат



Изобретение относится к неразрушающему контролю. Целью изобретения является повышение достоверности имитируемых сигналов за счет устранения паразитных акустических сигналов . Наличие винтовой пары 11 с мелким шагом и измерительным приспособлением 12 в механизме 10 подачи хрупкого элемента 6 повьшает качество проводимых измерений и дает возможность установить величину вылета хрупкого элемента 6. 1 ил. (Л ////////////////

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„.SU 30545 (ц 4 С 01 N 29/00

° Юю

KF ÍÂí,i я

ОПИСАНИЕ ИЗОБРЕТЕНИЯ,13

ВНБЛИОТЕКА кл.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

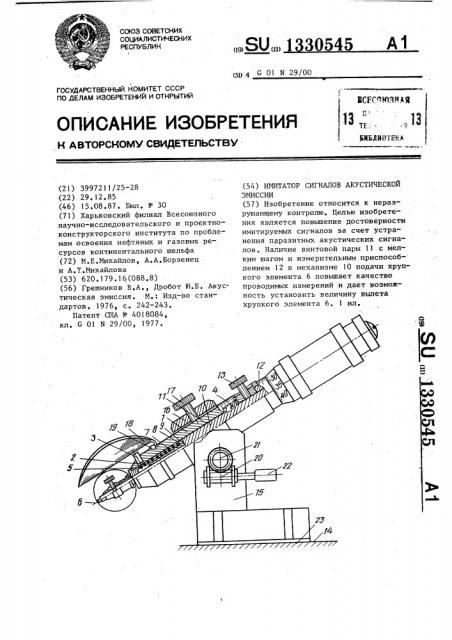

К ABTOPGHOMV СВИДЕТЕЛЬСТВУ (21) 3997211/25-28 (22) 29.12 ° 85 (46) 15.08 ° 87. Бюл. й- 30 (71) Харьковский филиал Всесоюзного научно-исследовательского и проектноконструкторского института по проблемам освоения нефтяных и газовых ресурсов континентального шельфа (72) M.Å.Ìèõàéëoâ, А,А.Борэенец и А.Т.Михайлова (53) 620.179.16(088,8) (56) Грешников В,А,, Дробот 10.Б. Акустическая эмиссия. M.: Изд-во стандартов. 1976, с. 242-243. (54) ИМИТАТОР СИГНАЛОВ АКУСТИЧЕСКОЙ

ЭМИССИИ (57) Изобретение относится к нераэрушающему контролю. Целью изобретения является повьппение достоверности имитируемых сигналов за счет устранения паразитных акустических сигналов. Наличие винтовой пары 11 с мелким шагом и измерительным приспособлением 12 в механизме 10 подачи хрупкого элемента 6 повьппает качество проводимых измерений и дает воэможность установить величину вылета хрупкого элемента 6. 1 ил.

133

Изобретение относится к неразрушающему контролю и может быть использовано для метрологического обеспечения приборов, применяемых при нераз рушающих испытаниях с помощью акустической эмиссии.

Целью изобретения является повышение достоверности имитирующих сигналов за счет устранения паразитных акустических сигналов и обеспечения постоянства длины вылета хрупкого элемента, На чертеже изображен имитатор сигналов акустической эмиссии.

Предлагаемое устройство содержит корпус 1, переходник 2 и винт 3. Снаружи корпус 1 имеет проградуированный участок 4,. крепление 5 хрупкого элемента 6. Крепление 5 для распределения нагрузки на хрупкий элемент 6 снабжено пружиной 7, которая надевается на центральную трубку 8 и располагается между переходником 2 и толкателем 9. Имитатор включает также механизм 10 принудительной. подачи хрупкого элемента 6 на заданную величину, выполненный в виде винтовой пары 11 с мелким шагом, снабженной измерительным приспособлением 12 считывания показаний перемещения вылета хрупкого элемента 6 и фиксатором 13 положения толкателя 9, Под определенным углом к поверхности образца 14 имитатор удерживается опорой 15 посредством втулки 16, снабженной фиксатором 17. Имитатор снабжен экраном

18, который располагается непосредственно над выступающим концом хрупкого элемента 6 и крепится хомутом 19„

Имитатор снабжен механизмом 20 деформации хрупкого элемента 6, выполненным в виде червячной передачи с большим передаточным числом, связанной с осью 21 поворота имитатора, и позволяющим медленно и плавно наклонять корпус 1 имитатора относительно опоры 15 посредством вращения ручки 22 до момента разрушения хрупкого элемента 6, и фиксировать положение имитатора путем прекращения вращения ручки 22, предотвращая дальнейшее поворачивание корпуса имитатора вокруг оси 21 и исключая вторичные помехи от соударения его с поверхностью образцы 14, На основание опоры 15 имитатора, соприкасающееся с поверхностью об0545 2

5

50 разца 14, может быть наклеена rtpoкладка 23 из звукоизолирующего и повьш ающего коэффициент трения материала.

Имитатор сигналов акустической эмиссии работает следующим образом.

Вращение головки винтовой пары

11 сообщает поступательное движение контактирующему с ней толкателю 9, проволочный конец которого, соизмеримый по диаметру с хрупким элементом 6, непосредственно воздействует на хрупкий элемент 6. Последний под действием толкателя 9 перемещается, при этом по шкале измерительного приспособления 12 с точностью +0,005 .мм контролируется вылет хрупкого элемента 6. При достижении необходимой величины вылета хрупкий элемент 6 фиксируется от дальнейших перемещений. Винтовая пара 11 от дальнейших случайных перемещений может быть зафиксирована. Продвижение хрупкого элемента 6 под действием толкателя 9 обеспечивает его сохранность и гарантирует от заеданий. Кроме того, пружина 7, упираясь в головку толкателя

9, обеспечивает равномерное, плавное воздействие последнего на хрупкий элемент 6.

Заданный угол наклона имитатора к поверхности образца 14 может быть установлен посредством перемещения корпуса 1 имитатора внутри втулки 16, контролируется он по градуированному участку. 4, после чего имитатор закреп-. ляется во втупке 16 фиксатором 17.

Вращением ручки 22 червячной передачи достигается медленный и плавный поворот имитатора вокруг оси 21 до упора в поверхность образца 14 и разрушения хрупкого элемента 6. При этом большое передаточное число червячной передачи и малая инерционность механизма 20 деформации хрупкого элемента 6 позволяет предотвратить дальнейшие перемещения имитатора после момента разрушения хрупкого элемента 6, что исключает вторичные помехи от соударения части корпуса I с поверхностью образца 14. Экран 18, закрепленныи на имитаторе при помощи хомута 19, предотвращает возможное разбрасывание осколков разрушенного хрупкого элемента 6, формула изобретения

1. Имитатор сигналов акустической эмиссии, содержащий корпус, опору, 1330545 корпусом, а механизм подачи хрупкого элемента выполнен в виде винтовой пары и толкателя.
