Устройство для гофрирования образцов бумаги и картона

Устройство для гофрирования образцов бумаги и картона

Иллюстрации

Показать все

Реферат



Изобретение относится к целлюлозно-бумажной промышленности. Целью изобретения является обеспечение постоянства условий гофрирования образцов бумаги и картона за счет повышения точности установки и поддержания температурного режима гофрирования. Устройство содержит 2 датчика и 2 регулятора , причем они размещены соответственно на нижнем и верхнем гофрирующих колесах, нагревательные элементы которых являются соответственно нагрузкой первого и второго регуляторов температуры. В режиме пропорционального регулирования напряжения питания на нагревательные элементы поступают с соответствукицих регуляторов, а величина их обратно пропорциональна значению сопротивления датчиков температуры . После того, как значение температуры рабочей поверхности обоих гофрирующих колес достигнет заданного значения, включается схема сигнализации . 1 з.п. ф-лы. 1 ил. (Л 9 СО СО о ел О5 со

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 С 01 Н 33 34 л.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3923184/29-12 (22) 05.07 .85 (46) 15 ° 08.87. Бюл. N- 30 (71) Центральное конструкторско-технологическое бюро приборостроения с опытным производством (72) В.А. Чуперов, А.М. Глущенко, П.Н. Гольденберг и С.А. Вайнерман (53) 676.575(088.8) (56) ТУ 00.000-74. Установка УСГ-2.

Киев, УКРНПОбумпром, 1974. (54) УСТРОЙСТВО ДЛЯ ГОФРИРОВАНИЯ ОБРАЗЦОВ БУМАГИ И КАРТОНА (57) Изобретение относится к целлюлозно-бумажной промьппленности. Целью изобретения является обеспечение постоянства условий гофрирования образцов бумаги и картона за счет повьппе„„SU„„1330563 А1 ния точности установки и поддержания температурного режима гофрирования.

Устройство содержит 2 датчика и 2 регулятора, причем они размещены соответственно на нижнем и верхнем гофрирующих колесах, нагревательные элементы которых являются соответственно нагрузкой первого и второго регуляторов температуры. В режиме пропорционального регулирования напряжения пи1 тания на нагревательные элементы поступают с соответствующих регуляторов, а величина их обратно пропорциональна значению сопротивления датчиков температуры. После того, как значение температуры рабочей поверхности обоих д гофрирующих колес достигнет заданного значения, включается схема сигнализа-. ции. 1 s.ï. ф-лы. 1 ил.

1 133

Изобретение относится к устройствам для гофрирования образцов бумаги и картона с целью последующих испытаний гофрированных образцов на плоскостное сжатие и может быть использовано в лабораториях предприятий и организаций целлюлозно-бумажной и смежных отраслей промышленности, Целью изобретения является обеспечение постоянства условий гофрирования образцов бумаги и картона за счет повышения точности установки и поддержания заданного температурного режима гофрирования.

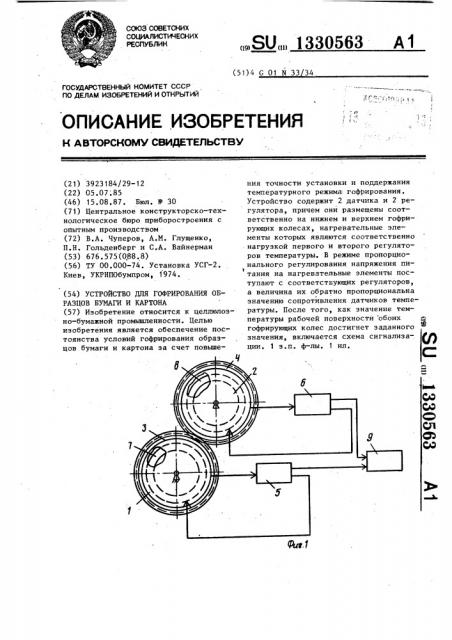

На фиг. 1 изображена структурная схема устройства для гофрирования образцов бумаги и картона; на фиг. 2— конструкция датчика температуры.

Устройство содержит нижнее 1 и верхнее 2 гофрирующие колеса с расположенными на них датчиками 3 и 4 температуры в виде термометров сопротивлений соответственно, регуляторы 5 и

6 температуры, к входам которых подключены соответственно датчики 3 и 4 температуры,а к выходам — соответст- венно нагревательные элементы 7и 8, расположенные неподвижно внутри гофрирующих колес 1 и 2 соответственно, и схему 9 сигнализации, подключенную к сигнальным выходам регуляторов 5 и

6 температуры.

Датчик температуры выполнен в виде металлического плоского кольца,io, имеющего паз для укладки чувствительного элемента 11, изготовленного из медного .провода.и прижимаемого к боковой поверхности соответствующего гофрирующего колеса 1 или 2 при помощи пружин 12, упирающихся в опорную планку 13 и насаженных на упоры 14 °

Такое конструктивное выполнение обеспечивает надежный тепловой контакт между чувствительной поверхностью термометра сопротивления и боковой поверхностью гофрирующего колеса.Для уменьшения теплового сопротивления между контактирующими поверхностями термометра 3 сопротивления и гофрирующего колеса 1 предусмотрено нанесение теплопроводящей пасты.

Устройство для гофрирования образцов бумаги и картона работает следующим образом.

После первого включения нижнее 1 и верхнее 2 гофрирующие колеса неподвижны, а на соответствующие им нагревательные элементы 7 и 8 поступает с

0543 2 выходов регуляторов 5 и 6 температуры соответственно максимальное напряжение питания. При этом рабочие поверхности гофрирующих колес 1 и 2 нагре5 ваются и пропорционально температуре

25

55 этих поверхностей увеличивается сопротивление датчиков 3 и 4 температуры. При достижении интегрального значения температуры любого из гофрирующих колес величины, близкой к заданной, сопротивление соответствующего датчика температуры достигает такого значения, при котором соответствующий регулятор температуры переходит в режим пропорционального регулирования.

В режиме пропорционального регулирования напряжения питания на нагревательные элементы 7 и 8 поступают с соответствующих регуляторов 5 и 6 температуры,а величина их обратно пропорциональна значению сопротивления датчиков 3 и 4 температуры соответственно. После того, как значение температуры рабочей поверхности обоих гофрирующих колес достигнет заданного значения, включается схема 9 сигнализации„ обеспечивая световую индикацию.выхода установки на заданный температурный режим гофрирования. Для гофрирования образцов бумаги и картона необходимо включить электропривод.

Ф о р м у л а и з обретения

1. Устройство для гофрирования образцов бумаги и картона, содержащее нижнее и верхнее гофрирующие колеса с размещенными внутри них нагревательными элементами, последовательно соединенные датчик и регулятор температуры, схему сигнализации, о т л и— ч а ю щ е е с я тем, что, с целью обеспечения постоянства условий гофрирования образцов бумаги и картона за счет повышения точности установки и поддержания температурного режима гофрирования, в него дополнительно введены последовательно соединенные вторые датчики и регулятор температуры, при этом чувствительные элементы датчиков, размещенных на нижнем и верхнем гофрирующих колесах,контактируют с соответствующей боковой поверхностью гофрирующих колес, нагревательные элементы которых являются нагрузкой первого и второго регуляторов температуры, выходами подключенных к схеме сигнализации.

Составитель Л. Прохорова

Техред. И.Ходанич Корректор JI. Пилипенко

Редактор А. Лежнина

Заказ 3577/47 Тираж 776 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г.Ужгород, ул. Проектная, 4

3 1330563

2. Устройство по п.1, о т л и— кого плоского кольца, имеющего паз ч а ю щ е е с я тем, что датчик тем- для кладки чувствительного элемента. пературы выполнен в виде металличес
