Способ определения скорости электрического разряда в диэлектрике

Способ определения скорости электрического разряда в диэлектрике

Иллюстрации

Показать все

Реферат



Изобретение относится к материаловедению и может быть использовано при контроле качества диэлектрических материалов и в -физических исследованиях . Изобретение позволяет расширить ряд исследуемых материалов, что достигается за счет расширения области развития разряда на всю толщину образца при одновременной фиксации электрических сигналов, соответствующих началу и окончанию разряда. Согласно способу на образец подают высокое напряжение, составляющее 0,8-0,85 от пробивного. Затем облучают образец импульсом ионизирующего излучения. Энергию излучения выбирают из условия , чтобы пробег электронов в исследуемом диэлектрике превьппал толщину образца. Затем фиксируют по осциллограммам тока момент начала пробоя;. Длительность переднего фронта импульса излучения определяют из матема/гического соотношения (приводится в описании изобретения). Длительность разряда определяют по промежутку времени между электрическими импульсами,, соответствующими импульсу излучения и спаду напряжения, на образце . Скорость разряда в диэлектрике оценивают по отношению толщины образца диэлектрика к длительности разряда. О) со 00 о ел эо

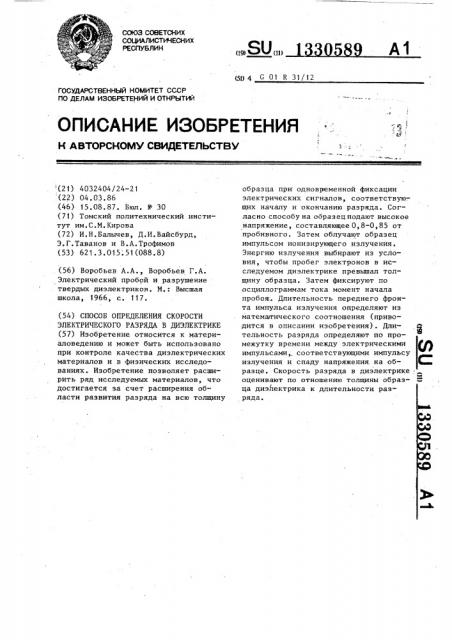

СОЮЗ СОВЕТСКИХ

СОРИА ЛИСТИЧЕСНИХ

РЕСПУБЛИК

А1 (!9) (11) (50 4 С 01 R 31/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4032404/24-21 (22) 04.03.86 (46) 15.08.87. Бюл. N - 30 (71) Томский политехнический институт им.С.M.Êèðoâà (72) И.Н.Балычев, Д.И.Вайсбурд, Э.Г.Таванов и В.A.Òðîôèìîâ (53) 621.3.015;51(088.8) (56) Воробьев А.А., Воробьев Г.А.

Электрический пробой и разрушение твердых диэлектриков. М.: Высшая школа, 1966, с. 117. (54) СПОСОБ ОПРЕДЕЛЕНИЯ СКОРОСТИ

ЭЛЕКТРИЧЕСКОГО РАЗРЯДА В ДИЭЛЕКТРИКЕ (57) Изобретение относится к материаловедению и может быть использовано при контроле качества диэлектрических материалов и в физических исследованиях. Изобретение позволяет расширить ряд исследуемых материалов, что достигается за счет расширения области развития разряда на всю толщину образца при. одновременной фиксации электрических сигналов, соответствую-. щих началу и окончанию разряда. Согласно способу на ооразец подают высокое напряжение, составляющее О, 8-0, 85 от пробивного. Затем облучают образец импульсом ионизирующего излучения.

Энергию излучения выбирают из условия, чтобы пробег электронов в исследуемом диэлектрике превышал толщину образца. Затем фиксируют по осциллограммам тока момент начала пробоя. Длительность переднего фронта импульса излучения определяют из матемалического соотношения (приво-дится в описании изобретения). Длительность разряда определяют по промежутку времени между электрическими импульсами, соответствующими импульсу излучения и спаду напряжения. на образце. Скорость разряда в диэлектрике оценивают по отношению толщины образца диэлектрика к длительности разряда.

30589 ствующими импульсу излучения и спаду напряжения на образце.

По отношению толщины образца диэлектрика к длительности разряда

В оценивают скорость .разряда в диэлектрике.

Способ позволяет определить скорость разряда как в прозрачных, так и в непрозрачных диэлектриках.

Формула из об ре те ни я

Способ определения скорости электрического разряда в диэлектрике, 1 включающий подачу высокого напряжения на образец, осуществление пробоя, оценку длины канала разряда и длительности разряда, завершение которого фиксируют по электрическому сиг д налу, соответствующему спаду напряжения на образце, и оценку скорости разряда, отличающийся .тем, что, с целью расширения ряда исследуемых материалов, на образец

25 подают напряжение, составляющее 0,80,85 от пробивного, а пробой инициируют облучением образца импульсом ионизирующего излучения в виде пучка электронов или .рентгеновских лучей с

30 энергией, соответствующей пробегу электронов, превышающему толщину образца, мощностью дозы не менее

1,5-10 Гр с при дозе, не превышающей удельной теплоты плавления диэлектрика, и длительностью переднего фронта с, выбираемой из выражения з где d — толщина образца, м; ч — средняя скорость продользв ных акустических волн в диэлектрике, м/с.

Мощность дозы излучения должна превьппать 1,5 10 Гр с при условии, что поглощенная доза не превысит энергии, соответствующей величине 40 удельной теплоты плавления диэлектрика. При этих условиях канал разряда распространяется на всю толщину диэлектрика., Момент окончания разряда фиксируют с помощью осциллограммы по появлению электрического импульса, соответствующего спаду напряжения на образце. Длительность разряда определяют по промежутку времени между электрическими импульсами, соответСоставитель Д.

Техред В.Кадар

Т 0,1 d/v „, Корректор И, Муска

Редактор А. Лежнина

Заказ 3579/48

Тираж 730 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

13

Изобретение относится к материаловедению и может быть использовано при контроле качества диэлектрических материалов ив физических исследованиях.

Цель изобретения — расширение ряда исследуемых материалов путем расширения области развития разряда на всю толщину образца при одновременной фиксации электрических сигна.— лов, соответствующих началу и окончанию разряда.

Способ осуществляют следующим образом.

На образец диэлектрика подают высокое напряжение, составляющее 0,80,85 от пробивного. Затем облучают его импульсом ионизирующего излучения в виде пучка электронов или рентгеновских лучей. Энергию излучения выбирают из условия, чтобы пробег электронов в исследуемом диэлектрике превышал толщину образца. Одновременно при наблюдении осциллограммы тока фиксируют момент начала пробоя, соответствующий импульсу излучения, длительность .переднего фронта которого выбирают из выражения где d — толщина образца, м;

v — средняя скорость продольных зь акустических волн в диэлектрике, м/с, оценку длины канала разряда осуществляют по толщине образца, а оценку длительности разряда — по промежутку времени между электрическими сигналами, соответствующими началу импульса облучения и завершению пробоя.
