Переменный резистор

Переменный резистор

Иллюстрации

Показать все

Реферат



Изобретение способствует удлинению габаритов резистора и обеспечивает надежность его фиксации при ; автоматизированной настройке. В корпусе 1 размещены резистивный элемент 2 и подвижная система, состоящая из вала 3, выполненного в виде траверсы, с контактной пружиной 4, скользящей .по резистивному элементу 2 и токосъемнику 5. Узел фиксации сосотоит из фиксирующего элемента (Ф) 8 конусообразной формы с острыми ребрами 10 по образующей. Под действием пружины 9 Ф 8 входит в сквозное цилиндрическое отверстие 6 вала 3, Высота Ф 8 выбрана такой, чтобы его вершина в рабочем пбложении находилась на уровне верхнего среза вала 3. I ил. 5 4 3 6 сл со 00 О5

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (50 4 Н 01 С 10 10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3995455/24-21 (22) 27.12.85 (46) 15.08.87. Бюл. Н 30 (72) В.П.Орлов (53) 621.316 ° 8(088.8) (56) Зайцев Ю.В., Переменные резисторы. (резистор типа СП-l). М.: Энергия, 1974, с. 184.

Там же, с. 184 (резистор типа СП-П) . (54) ПЕРЕМЕННЫЙ РЕЗИСТОР (57) Изобретение способствует удлине- нию габаритов резистора и обеспечивает надежность его фиксации при автоматизированной настройке. В корSU 1330664 А1 пусе l размещены реэистивный элемент

2 и подвижная система, состоящая иэ вала 3, выполненного в виде траверсы, с контактной пружиной 4, скользящей .по резистивному элементу 2 и токосъемнику 5. Узел фиксации сосотоит из фиксирующего элемента (Ф) 8 конусообразной формы с острыми ребрами

10 по образующей. Под действием пружины 9 Ф 8 входит в сквозное цилиндрическое отверстие 6 вала 3. Высота

Ф 8 выбрана такой, чтобы его вершина в рабочем пбложении находилась на уровне верхнего среза вала 3. 1 ил.

1330664

После этого под действием пружины 9, закрепленной в корпусе 1, фиксирующий элемент 8 своими острыми ребрами 10 входит в зацепление со стенками отверстия вала-траверсы 3 и удерживает подвижную систему резистора от самопроизвольного перемещения.

Формула изобретения

Составитель 10. Волков

Техред М.Ходанич

Редактор M. Келемеш

Корректор А. Обручар

Заказ 3586! 5?

Тираж 698 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к области электроники и, преимущественно, может быть использовано в резисторостроении, в частности в конструкциях б подстроечных резисторов со стопорением вала подвижной системы после установки величины сопротивления.

Цель изобретения — уменьшение габаритов резистора и надежность фикса- 1р ции при автоматизированной настройке путем применения подпружиненного средства для фиксации вала.

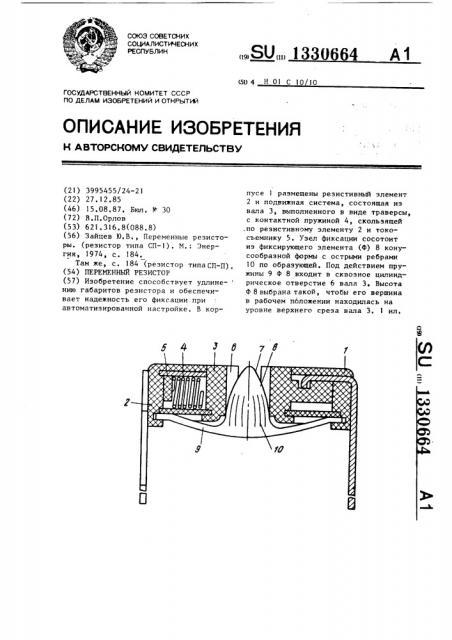

На чертеже схематично показан предложенный переменный резистор, разрез °

Резистор содержит корпус I реэистивный элемент 2 и подвижную систему, состоящую из вала 3, выполненного в виде траверсы с контактной пружиной 4, скользящей по реэистивному элементу и токосъемнику 5. Вал 3 имеет сквозное цилиндрическое отверстие

6 и шлиц 7.

Узел фиксации вала (не обозначен) 26 состоит из фиксирующего элемента 8 ,с пружиной 9, закрепленной неподвижно в корпусе 1 резистора. Фиксирующий элемент 8 выполнен в виде конуса (призмы и пирамиды) и имеет острые ребра 10 по образующей.

Под действием пружины 9 фиксирующий элемент 8 входит в сквозное цилиндрическое отвер< тие б вала 3, при этом высота фиксирующего элемента 8 выбрана такой, с-oC;.. его вершина в рабочем положении находилась на урово не верхнего среза вола 3.

Устройство работает следующим образом.

Под действием отвертки (не показана), вставляемой при регулировке в шпиц 7 вала 3, острые ребра 10 фиксирующего элемента 8 выходят из зацепления со стенками отверстия 6 вала

3, и подвижная система резистора . устанавливается в требуемое положение.

Переменный резистор, содержащиМ, корпус, резистивный элемент, вал со шлицем с размещенным на нем токосъемником и узел фиксации вала, о т л ич а ю шийся тем, что, с целью уменьшения габаритов и надежности фиксации при автоматизированной настройке, узел фиксации вала выполнен конусообразным с ребрами, располЬженными по его образующей и с возможностью их взаимодействия с внутренней поверхностью отверстия, выполненного в вале, при этом узел фиксации вала выполнен с возможностью упругого взаимодействия с корпусом.
