Реферат



3090

Класс 21с, 46ов

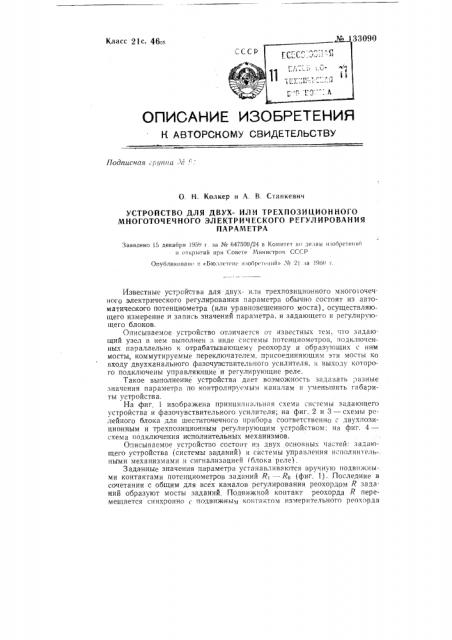

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТBY

Подписная,:урлпа Л< ".

О. И. Колкер и А. В. Станкевич

УСТРОЙСТВО ДЛЯ ДВУХ- ИЛИ ТРЕХПОЗИЦИОННОГО

МНОГОТОЧЕЧНОГО ЭЛЕКТРИЧЕСКОГО РЕГУЛ ИРОВАНИЯ

ПАРАМЕТРА

Заявлено 15 декабря 195И г ва No 647500/24 в Комитет по делам iiвобретени . и открытий при Совете Министров СССР

Опубликоваги и «Бю,глстене инобретений» . Оа 2) ва !q(j0 г.

ИЗВЕСТНЫЕ УСтРОйгстиа ДЛЯ ДВУХ- ИЛИ тРЕХПОЗИЦИОННОГО МНОГО1ОЧЕЧного электрического регулирования параметра обычно состоят из автоматического потенциометра (или уравновешенного моста), осуществляю щего измерение и запись значений параметра, и задающего и регулирующего блоков.

Описываемое устройство отличается от известных тем, 1то задающий узел в нем выполнен в виде системы потенциометров, подключенных параллельно к отрабатывающему реохорду и образующих с ним мосты, коммутируемые переключателем, присоединяющим эти мосты ко входу двухканального фазочувствительного усилителя, и выходу которого подключены управляющие и регулирующие реле.

Такое выполнение устройства дает возможность задавать разные значения параметра по контролируемым каналам и уменьшить гаоариты устройства.

На фиг. 1 изображена принципиальная схема системы задаюгцего устройства и фазочувствительного усилителя; на фиг. 2 и 3 — схемы релейного блока для шеститочечного прибора соответственно - двухпозиционным и трехпозиционным регулирующим устройством; на фиг. 4— схема подключения исполнительных механизмов.

Описываемое устройство состоит из двух основных частей,: задающего устройства (системы за даний) и системы управления испоглнительными механизмами и сигнализацией (блока реле).

Заданные значения параметра устанавливаются вручную подвижными контактами потенциометров заданий Ri — Rg (фиг. 1). Последние в сочетании с общим для всех каналов регулирования реохордом R заданий образуют мосты заданий, Подвижной контакт реохорда Р перемещается синхронно с- подвижным контактом измерительного реохорда (на схеме не показан), и его поаожение.соответствует действительному значению параметра.

Напряжение разбаланса определенной фазы представляет собой разницу между действительным и заданным значениями контролируемого параметра, Через переключатель Пь работающий синхронно с переключателем датчиков (на схеме не показан) и переключателями П2 каналов регулирования, оно подается на вход фазочувствительного усилителя. Питание всех мостов общее и осуществляется переменным током с напряжением 6,3 в и частотой 50 гц.

Фазочувствительный усилитель состоит из двух каскадов усиления сигнала по напряжению, выполненных на лампах JTi и Л2 (например, типа 6Н2П), и выходного фазочувствительного каскада, выполненного на лампах Л. и Л (например, типа 6Н1П) и имеющего выход на управляющие реле Р„и Р;,. В качестве последних могут быть использованы любые надежные в эксплуатации реле (например, типа РКН). При наличии сильно запыленных сред или при средах, H которых происходит быстрое окисление контактов реле, возможно применение герметизированных реле (например, типа РМУГ) вместо реле РКН. Величина тока сраоатывания управляющих реле должна быть Hp больше 8 ла.

В зависимости от фазы сигнала, поступающего на вход усилителя, т. е. в зависимости от того меньше или больше действительное значение контролируемого параметра по сравнению с заданным, срабатывает реле Р „(позиция «мало») или реле P„- (позиция «много») и замыкает свои контакты Р, или P,,„H системе, осуществляющей управ.чение исполнительными механизмами и сигнализацией (фиг. 2 и 3).

В системе заданий устанавливается при трехпозиционном регулировании зона «норма», при двухпозиционном -- зона нечувствительности, составляющая от 1 до 50% длины шкалы прибора. Для установлепия таких зон используются реостаты заданий R7 — R> (фиг. 1), включенные последовательно с входом усилителя через переключатель П,.

Если необходимо двухпозиционное регулирование с зоной нечувствительности, составляющей меньше 1% длинны шкалы прибора, реостаты

, — RJ9 выводятся на нуль, т. е. закорачиваются. Регулированием переменного сопротивления R» (фиг. 1) устанавливается максимально возможный предел зоны «норма». При закороченном сопротивлении Rв, максимальная зона «норма», которую можно установить реостатами

Й7 Я 2 составляет 30 /о от длины шкалы прибора; при полностью введенном сопротивленйи R(q эта зона равна 50% длины шкалы прибора.

Установка заданных значений производится по стопроцентным шкалам потенциометров R< — R6 (фиг. 1), соответствующим стопроцентной шкале, нанесенной, параллельно основной измерительной шкале и расположенной на общем с нею основании. Для установки зоны « норма» реостаты заданий Ку — R 2 (фиг. 1) снабжены шкалами or нуля до 50%.

Сопротивления потенциометров реостатов и реохорда заданий должны находиться в линейной зависимости от длинй намотки. Точность установки на нуль шка,л потенциометров и реостатов заданий периодически проверяется с помощью кнопки К и сигнальных лампочек Л „,,„и Л .„„, ° (фиг. 1).

Работа схемы двухпозиционного регулирования показана на примере работы одного канала регулирования (фиг. 2).

Переключатель заданий Оь переключатель lт: каналов регулирования и переключатель датчиков работают синхронно; поэтому при измерении и для регулирования подключен первый канал. Если действительное значение параметра на,первом обьекте ниже заданного, срабатывает реле Р„и зах;ыкает свой контакг Р „„в цепи регулирующих реле, подготовляя цепь для срабатывания реле Р позиции «мало». Во вр» мя записи значения параметра, большего 100 .мсек, замыкается исполнительный переключатель контактной группы 1, образуя цепь: положи тельный полюс питания -- контактная группа исполнительного переклю чателя ИП вЂ” конта v. P „, реле P„- контакт -.repexлючателя каналов

П> — обмотка реле Р— отрицательный полюс питания.

Реле Р,, срабатывая, замыкает сзой нормально открытый контакт р> и блокируется по цепи: положительный полюс питания — сопротивление r — нормально закрытый контакт р -, реле Р7 контакт р> реле Р— отрицательный полюс питания. Кроме того, реле Р, своим нормально закрытым контактом р > разрывает блокировочную цепь реле Р7 позиции «много» и снимает реле Р7 с блокировки, если оно стояло на блокировке. Одновременно реле Р> своим нормально открытым контактом р"i замыкает цепь соответствующего исполнительного механизма ИМ, (или цепь сигнализации).

Аналогично происходит регулирование на всех остальных объектах, причем если действительное значение регулируемого параметра ьыше заданного, то срабатывает реле P„- и затем соответствующее данному объекту рел= позиции «много».

Если применяется трехпозиционное регулирование (фиг. 3), при дей ствительном значении регулируемого параметра меньше или больше заданного, устройство работает а налогично описанной выше схеме работы при двухпозиционном регулировании. Если же значение регулируемого параметра находится в пределах заданной величины, реле P u

Р 6 обесточены, их контакты в цепи регулирующих реле размокнуты, при записи значения параметра замыкаются контактные группы 11 и 111 исполнительного переключателя ИП и отрицательный полюс питания подается на соответствующую пару реле позиций «мало» и «много». Если одно из этих реле было заблокировано, то при подаче на релейную схему отрицательного полюса обмотка этого реле окажется закороченной, реле обесточится и отключит включенный ранее через его контакты исполнительный механизм, а в цепи сигнализации включится лампа «норма» через соответствующие нормально закрытые контакты реле позиций

«мало» и «много».

В качестве регулирующих реле могут быть использованы любые реле с временем срабатывания не более 100 мсек, у которых имеются минимум два нормально открытых и один нормально закрытый контаKTb) и один контакт, работаюл ий на переключение.

1!редмет изобретения

Устройство для двух- или трехпозиционного многоточечного электрического регулирования параметра, состоящее из автоматического потенциометра (или уравновешенного моста), осуществляющего измерение и запись значений параметра, и задающего и регулирующего блока, oтл и ч а ю щ е е с я тем, что, с целью обеспечения возможности зад; ния разных значений параметра по контролируемым каналам и уменьшения габарита, в нем применен задающий узел, выполненный в виде системы потенциометров, подключенных параллельно к отрабатывающему реохорду и образующих с ним мосты, коммутируемые переключателем, присоединяющим эти иосты ко входу двухканального фазочувствительного усилителя, к выход которого подключены управляющие и регулирующие реле.
