Реферат



Ло, 133096

Класс 21с, 68so Ñ1 Ð

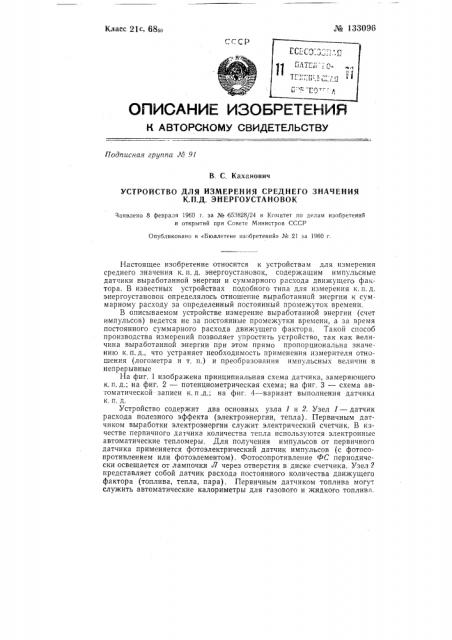

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСНОМУ СВИДЕТЕЛЬСТВУ

Подписная. группа Л 91

В. С, Каханович

УСТРОИСТВО ДЛЯ ИЗМЕРЕНИЯ СРЕДНЕГО ЗНАЧЕНИЯ

К.П.Д. ЭНЕРГОУСТАНОВОК

Заявлено 8 февраля 1960 г. за Хе 653828/24 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» ¹ 21 за 1960 г.

Настоящее изобретение относится к устройствам для измерения среднего значения к. п. д. энергоустановок, содержащим импульсные датчики выработанной энергии и суммарного расхода движущего фактора. В известных устройствах подобного типа для измерения к. п.д. энергоустановок определялось отношение выработанной энергии к суммарному расходу за определенный постоянный промежуток времени.

В описываемом устройстве измерение выработанной энергии (счет импульсов) ведется не за постоянные промежутки времени, а за время постоянного суммарного расхода движущего фактора. Такой способ производства измерений позволяет упростить устройство, так как величина выработанной энергии при этом прямо пропорциональна значению к. п. д., что устраняет необходимость применения измерителя отношения (логометра и т. п.) и преобразования импульсных величин в непрерывные

На фиг. 1 изображена принципиальная схема датчика, замеряющего к. п.д.; на фиг. 2 — потенциометрическая схема; на фиг, 3 — схема автоматической записи к.п.д.; на фиг. 4 — вариант выполнения датчика к. и. д.

Устройство содержит два основных узла 1 и 2. Узел 1 — датчик расхода полезного эффекта (электроэнергии, тепла). Первичным датчиком выработки электроэнергии служит электрический счетчик. В качестве первичного датчика количества тепла используются электронные автоматические тепломеры. Для получения импульсов от первичного датчика применяется фотоэлектрический датчик импульсов (с фотосопротивлением или фотоэлементом). Фотосопротивление ФС периодически освещается от лампочки Л через отверстия в диске счетчика. Узел 2 представляет собой датчик расхода постоянного количества движущего фактора (топлива, тепла, пара). Первичным датчиком топлива могут служить автоматические калориметры для газового и жидкого топлива.

¹ 133096

При подаче напряжения на питающий трансформатор Тр импульсы от фотосопротивления ФС поступают на реле 2Р, которое управляет шаговым искателем 1ШИ. Через некоторое время замыкается контакт К. что обеспечивает срабатывание кнопочного выключателя КВ. При этом длительно замыкается контакт КВ-1 и кратковременно (на время замкнутого состояния контакта К) переключаются контакты КВ-2 и КВ-З.

Кратковременно замкнувшийся контакт КВ-8 обеспечивает возврат в нулевое положение шагового искателя 2ШИ (если в этот момент он не находился в нулевом положении). Через контакт КВ-1 с выдержкои времени срабатывает реле 1Р, Время замедления на срабатывание и опускание реле 1Р выбирается несколько большим, чем время замкнутого состояния контакта К. Затем импульсы от фотосопротивления ФС за промежуток времени, в течение которого контакт К замкнут, поступают на второй шаговый искатель 2ШИ. Когда контакт К замыкается, срабатывает кнопочный выключатель КВ, открывается контакт КВ-1, и обесточивается реле 1Р. Кратковременно замкнувшийся контакт КВ-3 обеспечивает возврат на нуль искателя 1ШИ. Затем цикл работы схемы повторяется. Контакт КВ-2 необходим для исключения подачи импульса от фотосопротивления ФС на шаговые искатели во время возврата их в нулевое положение, что могло бы вызвать многократный возврат искателей на нуль.

Значение к.п.д. определяется количеством импульсов, набираемых шаговым искателем 1ШИ или 2ШИ за время расхода определенного количества движущего фактора при нахождении контакта К в замкнутом состоянии. Для того чтобы значение к.п.д. указывалось непрерывно, применяются два щаговых искателя, один из которых указывает значение к.п.д., а другой в это время набирает импульсы.

Для визуального отсчета значений к. п. д. к ламелям щаговых искателей подключаются неоновые лампочки Л,, Л„JT.»,ׄ. К щеткам щаговых искателей может быть также пристроен указатель в виде стрелки, которая по шкале указывает значение к. п.д.

Датчиком к. п.д. для целей автоматики или дистанционной передачи показаний может. служить потенциометрическая схема, собранная из сопротивлений R, R .... R „на втором поле искателей 1ШИ и 2ШИ (фиг. 2), При питании потенциометра напряжением U вольтметр показывает напряжение, пропорциональное к.п.д. Для получения реостатного датчика к. п. д. (сопротивления, пропорционального к. п. д,) необходимо лишь исключить напряжение U. Для автоматической записи значений к.п.д. может использоваться автоматический мост переменного тока (например, типа ЭМД или ЭМП), одним из плеч измерительной схемы которого является реостатный датчик к.п, д. (фиг. 3). При замере к.п.д. многоагрегатных или теплофикационных энергоустановок, когда требуется суммировать отдельные составляющие расхода движущего фактора или полезного эффекта, используется сумматор.

На фиг. 4 показан второй вариант практического выполнения датчика к. п. д. Величину к. п. д. указывает электромеханический счетноимпульсный приемник (узел 8). В этом случае при подаче напряженич на питающий трансформатор Тр счетно-импульсный приемник воспринимает импульсы от фотосопротивления ФС и к моменту замыкания контакта К стрелка приемника устанавливаетсл в некотором положении.

Когда контакт К замыкается, срабатывает реле РКН. Его контакт

РКН-1 замыкается и включает тормозную обмотку 0, после чего замыкается контакт РКН-2 и включается обмотка сцепления 0, обмотка шагового механизма 0 включается, как показано на фиг. 4. При этом стрелка прием ника остается в положении отсчета, а механизм приемни№ 133096 ка возвращается в исходное положение. При дальнейшей работе контакт К замыкается при расходе строго определенного количества тепла (пара, топлива). При каждом цикле замера стрелка устанавливается соответственно изменению к.п.д. энергоустановки.

Предмет изобретения

Устройство для измерения среднего значения к. п.д. энергоустановок, содержащее импульсные датчики выработанной энергии и суммарного расхода движущего фактора, отличающееся тем, что, с целью упрощения устройства, применен блок счета импульсов, осуществляющий подсчет окличества импульсов, пропорционального выработанной энергии, за время поступления неизменного количества импульсов, пропорционального постоянной величине суммарного расхода движущего фактора.

Фиг. № 133096

ФиаЗ

Фиг. 2
