Реферат



Класс 21d", 51

Х 133108

ceca

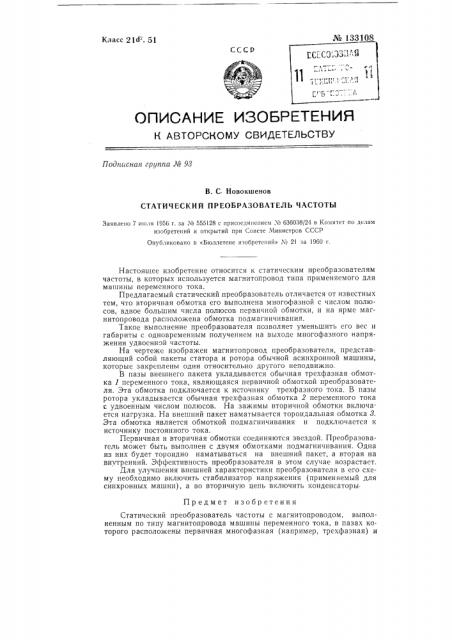

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 98

В. С Новокшенов

СТАТИЧЕСКИЙ ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ

Заявлено 7 июля 1956 r. за 7к 555128 с присоединением М 636038/24 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» Ы 21 за 1960 г.

Настоящее изобретение относится к статическим преобразователям частоты, в которых используется магнитопровод типа применяемого для машины переменного тока.

Предлагаемый статический преобразователь отличается от известных тем, что вторичная обмотка его выполнена многофазной с числом полюсов, вдвое большим числа полюсов первичной обмотки, и на ярме магнитопровода расположена обмотка подмагничивания.

Такое выполнение преобразователя позволяет уменьшить его вес и габариты с одновременным получением на выходе многофазного напряжения удвоенной частоты.

На чертеже изображен магнитопровод преобразователя, представляющий собой пакеты статора и ротора обычной асинхронной машины, которые закреплены один относительно другого неподвижно.

В пазы внешнего пакета укладывается обычная трехфазная обмотка 1 переменного тока, являющаяся первичной обмоткой преобразователя. Эта обмотка подключается к источнику трехфазного тока. В пазы ротора укладывается обычная трехфазная обмотка 2 переменного тока с удвоенным числом полюсов. На зажимы вторичной обмотки включается нагрузка. На внешний пакет наматывается тороидальная обмотка 8.

Эта обмотка является обмоткой подмагничивания и подключается к источнику постоянного тока.

Первичная и вторичная обмотки соединяются звездой. Преобразовагель может быть выполнен с двумя обмотками подмагничивания. Одна из них будет тороидно наматываться на внешний пакет, а вторая на внутренний. Эффективность преобразователя в этом случае возрастает.

Для улучшения внешней характеристики преобразователя в его схему необходимо включить стабилизатор напряжения (применяемый для синхронных машин), а во вторичную цепь включить конденсаторы.

Предмет изобретения

Статический преобразователь частоты с магнитопроводом, выполненным по типу магнитопровода машины переменного тока, в пазах которого расположены первичная многофазная (например, трехфазная) и

¹ 133108 выходная (вторичная) обмотки, отличающийся тем, что, с цслью получения на выходс многофазного напряжения удвоенной частоты, при уменьшении веса и габаритов, вторичная оомотка преобразователя выполнена мпогофазнои с числом пол10сОВ, ВДВОе Оольшим числя пОлюсОВ первичной обмот и, и на ярме магнитопровода расположены обмотка под.магничивания.
