Реферат



Класс ЗОа, 17„

СССР

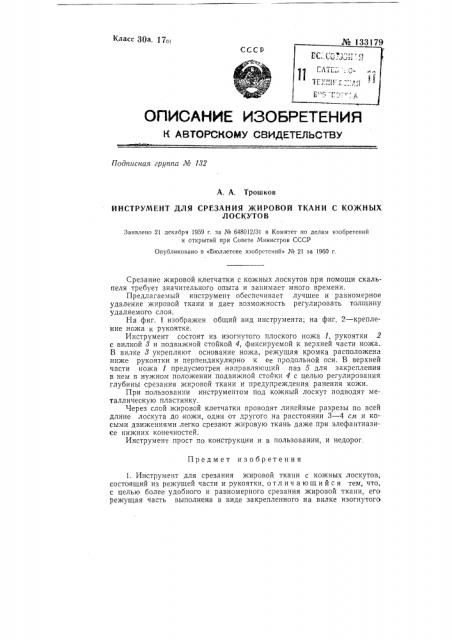

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная грт/ппа И И2

А. А. Трошков

ИНСТРУМЕНТ ДЛЯ СРЕЗАНИЯ ЖИРОВОЙ ТКАНИ С КОЖНЫХ

ЛОСКУТОВ

Заявлено 21 декабря 1959 r. за № 648012/31 в Комитет по делам изобретений и открытий прн Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 21 за 1960 г.

Срезание жировой клетчатки с кожных лоскутов при помощи скальпеля требует значительного опыта и занимает много времени.

Предлагаемый инструмент обеспечивает лучшее и равномерное удаление жировой ткани и дает возможность регулировать толщину удаляемого слоя.

На фиг. 1 изображен общий вид инструмента; на фиг. 2 — крепление ножа к рукоятке.

Инструмент состоит из изогнутого плоского ножа 1, рукоятки 2 с вилкой 8 и подвижной стойкой 4, фиксируемой к верхней части ножа.

В вилке 3 укрепляют основание ножа, режущая кромка расположена ниже рукоятки и перпендикулярно к ее продольной оси. В верхней части ножа 1 предусмотрен направля оший паз 5 для закрепления в нем в нужном положении подвижной сто1вки 4 с целью регулирования глубины срезания жировой ткани и предупреждения ранения кожи.

При пользовании инструментом под кожный лоскут подводят металлическую пластинку.

Через слой жировой клетчатки проводят линейные разрезы по всей длине лоскута до кожи, один от другого на расстоянии 3 — 4 сл и косыми движениями легко срезают жировую ткань даже при элефантиазисе нижних конечностей.

Инструмент прост по конструкции и в пользовании, и недорог, Предмет изобретения

1. Инструмент для срезания жировой ткани с кожных лоскутов, состоящий из режущей части и рукоятки, отличающийся тем, что, с целью более удобного и равномерного срезания жировой ткани, его режущая часть выполнена в виде закрепленного на вилке изогнутого

¹ 133179 по плоскости ноиа, режущая кромка которого расположена ниже рукоятки и перпендикулярно ее продольной оси.

2. Инструмент по п. 1, отличающийся тем, что, с целью обеспечения определенной толщины срезаемой ткани, имеет регулируемый по высоте ограничитель в виде подвижной стойки, фиксируемой винтами к верхней части ножа.

Фцг.2
