Амортизатор штанговой колонны

Амортизатор штанговой колонны

Иллюстрации

Показать все

Реферат



Изобретение относится к глубинно-насосному оборудованию и позволяет повысить долговечность работы штанговой колонны (ШК) и сгладить инерционные нагрузки (ИИ), возникающие в ней при откачке пластовой жидкости из скваз отны. Амортизатор включает корпус 2 с конпентрично расположенными в нем тягой 3 и упругим элементом. Он содержит установленные по высоте корпуса 2 тарельчатые пружины (П) 9 и 10, между которыми размещены шарики 8. Причем П 9 и 10 посо со со со

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„.SU„„1 31991 А1 (51)4 Е 21 В 17 00

ВСЕСОИВ!ЧЯ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

7 р

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4003973/22-03 (22) 08. 01 ..86 (46) 23.08.87. Бюл, № 31 (71) Башкирский государственный научно-исследовательский и проектный институт нефтяной промьппленности (72) В. Т. Павлов, Ш. Х. Хамзин, Ш. В. Тукаев, Ф. А. Галимов и В. Н, Дорошенко (53) 622.276.53(088.8) (56) Авторское свидетельство СССР

¹ 905419, кл. Е 21 В 17/07, 1982.

Авторское свидетельство СССР . ¹- 1 1 34692, кл . F. 21 В 1 7/00, 1983 .

3. (54) АМОРТИЗАТОР ЯТАНГОВОЙ КОЛОННЫ (57) Изобретение относится к глубинно-насосному оборудованию и позволяет повысить долговечность работы штанговой колонны (ИК) и сгладить инерционные нагрузки (ИН), возникающие в ней при откачке пластовой жидкости иэ скважины, Амортизатор включает корпус 2 с концентрично расположенными в нем тягой 3 и упругим элементом. Он содержит установленные по высоте корпуса 2 тарельчатые пружины (П) 9 и 10 между которыми размешены шарики 8. Причем П 9 и 10 поВНИИПИ Заказ 3?77/28 Тираж 532 Подписное

Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная, 4

133 очередно закреплены на корпусе 2 и тяге 3 посредством распорных втулок

6, При ходе вверх нагруженная ИК передает усилия на П 9 и 10. Они деформируются и гасят ИН. При этом П 9 передают эти нагрузки П 10, Движение

Изобретение относится к глубиннонасосному оборудованию, а именно к установкам для предотвращения скручивания-раскручивания штанговой колонны и гашения инерционных нагрузок, возникающих в колонне при откачке пластовой жидкости из скважины.

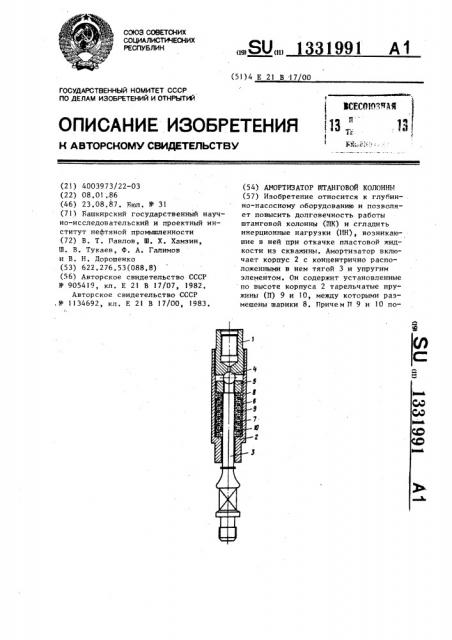

Цель изобретения — повышение долговечности работы штанговой колонны путем предотвращения ее скручиванияраскручивания и сглаживание инерционных нагрузок на нее, На чертеже показан амортизатор штанговой колонны, разрез.

Амортизатор содержит муфту 1, соединенную с колонной штанг, корпус.

2, тягу 3 для соединения с насосом, узел для предотвращения скручивания и .раскручивания и состоящий из штанг шарик 4, размещенный в сферических углублениях между муфтой 1 и втулкой

5, навинченной на тягу 3, распорные втулки 6 и 7, прилегающие соответственно к внутренней поверхности корпуса 2 и наружной поверхности тяги 3, шарики 8; которые установлены между тарельчатыми пружинами 9 и 10..

При этом пружины 9 установлены между распорными втулками 6 корпуса, а пружины 10 — между распорными втулками 7 тяги, Амортизатор работает следующим образом.

При ходе .вверх штанговая колонна нагружается собственным весом, весом столба жидкости и инерционными усилиями от движущихся масс штанг и жидкости. Эти усилия через муфту 1 колонны и корпус 2 передаются на тарельчатые пружины 9 и 10, которые, упруго деФормируясь, гасят инерционные нагруз199)

ИК вниз осуществляется под действием собственной массы. В итоге П 9 и 10 разгружаются, и сжимающие усилия передаются на тягу 3 ° При этом П 10 передают ИН на П 9, поглошающие эти ИН.

1 ил.

2 ки и выравнивают их. Пружины 9 в корпусе 2 воспринимают инерционные нагрузки и передают их через шарики 8 пружинам 10 на тяге 3, которые поглощают их. При этом тарельчатые пружины

9 в корпусе выполняют функцию упругоro элемента, а пружины 10 на тяге 3 функцию демпфера.

При ходе вниз штанговая колонна нагружается только собственным весом.

Поэтому пружины 9 и 10 мгновенно разгружаются и сжимающие усилия с колонны на тягу 3 передаются через муфту

1, шарик 4 и втулку 5.

Пружины 10 на тяге 3, воспринимая инерционные нагрузки, перадают их пружинам 9 в корпусе 2, поглощающим эти нагрузки. При этом пружины 10 на тяге 3 выполняют функцию упругого элемента, а пружины 9 в корпусе— функцию демпфера.

Формула изобретения

Амортизатор штанговой колонны, включающий корпус с концентрично расположенными в нем тягой и упругим элементом, содержащим тарельчатые пружины, установленные по высоте корпуса амортизатора, и узел для предотвращения скручивания и раскручивания штанг, отличающийся тем, что, с целью повышения долговечности работы штанговой колонны и сглажива35 ния инерционных нагрузок на нее, амортизатор снабжен распорными втулками и шариками, установленными между тарельчатыми пружинами, причем последние закреплены поочередно на корпусе и тяге посредством распорных втулок.
