Реферат



Изобретение м.б, использовано в топливной аппаратуре двигателей внутреннего сгорания и позволяет повысить технологичность, Дпя этого калиброванные стержни 5 своей отогнутой под углом к вертикальной оси распылителя частью расположены в гнеэдах обоймы 8, имеющей, выступы 9, препятствующие ее проворачиванию при закреплении стержней с помощью резьбового элемента 10. Для повьшения надежности крепления стержней между торцом элемента 10 и обоймой 8 установлена , прокладка 12 из деформируемого материала. Для периодического удаления отложений с поверхности отверстия впрыска и замены стержней распылитель легко разбирается, для чего отворачиваются стяжная гайка 4 и резьбовой элемент 10. 4 ил. .J0 (Л

СОЮЗ СОНЕТСНИХ

СОЦИАЛИСТИЧЕСН ИХ

РЕа1УБЛИН (19) (И) (511 4 F 02 М 61/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4011552/25-06 (22) 26.11,85 (46) 23,08,87, Бюл, N - 31 (75) А,И.Тихонов и А,Н.Левагин (53) 621.43.038.8 (088,8) (56) Заявка Великобритании В 1584896, кл, F 1 В, 1980. (54) РАСПЫЛИТЕЛЬ ТОПЛИВНОЙ ФОРСУНКИ (57) Изобретение м,б, использовано в топливной аппаратуре двигателей внутреннего сгорания и позволяет повысить технологичность. Для этого калиброванные стержни 5 своей отогнутой под углом к вертикальной оси распылителя частью расположены в гнездах обоймы 8, имеющей. выступы 9, препятствующие ее проворачиванию при закреплении стержней с помощью резьбового элемента 10. Для повышения надежностй крепления стержней между торцом элемента 10 и обоймой 8 установлена.прокладка 12 из деформируемого материала. Для периодического удаления отложений с поверхности отверстия впрыска и замены стержней распылитель легко разбирается, для чего отворачиваются стяжная гайка 4 и резьбовой элемент 10. 4 ил, 1332062

25

-Изобретение относится к двигателестроению для использования в топливной аппаратуре двигателя внутреннего сгорания.

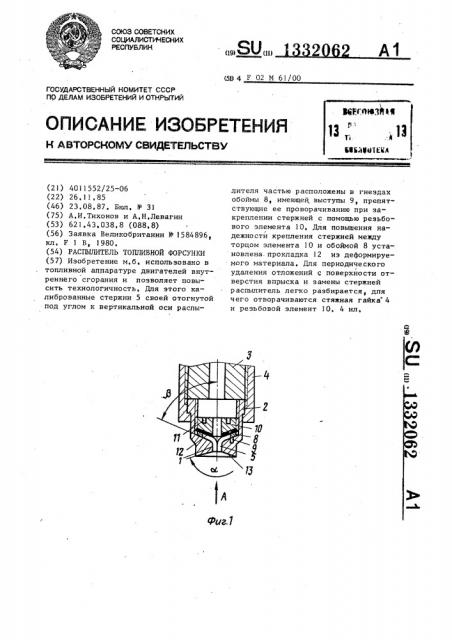

Целью изобретения является повышение технологичности, На фиг,1 изображен распылитель в форсунке открытого типа, продольный разрез; на фиг.2 — то же, в форсунке закрытого типа; на фиг,3 — вид А на фиг,1",. на фиг.4 — сечение Б-Б на фиг,2, Распылитель содержит отверстие 1. впрыска и топливоподводящую часть 2, которая с корпусом форсунки 3 соединяется при помощи стяжной гайки 4, Калиброванные стержни 5 из.жаропрочной стали, установлены в отверстии

1 впрыска так, что между ними образуется центральное топливовыпускное отверстие 6 и периферические топливовыпускные отверстия 7.

Калиброванные стержни 5 своей ото гнутой под углом к вертикальной оси распылителя частью расположены в гнездах обоймы 8, имеющей выступы 9, препятствующие ее лроворачиванию при закреплении калиброванных стержней 5 с помощью резьбового элемента 10, Последний имеет отверстие 11 для установки ключа затяжки, Для повышения надежности крепления стержней 5 между торцом резьбового элемента 10 и обоймой 8 установлена прокладка 12 из деформируемого материала, например меди, Для обеспечения постоянного угла впрыска отверстие 1 впрыска заканчивается направляющей факел частью - конической поверхностью 13 с углом впрыска g,, В форсунка закрытого типа (фиг,2) коническая поверхность 13 выполнена в резьбовом элементе 10, Распылитель работает следующим образом.

Под воздействием высокого давления, создаваемого топливным насосом, топливо устремляется в центральное б и периферическое 7 топливовыпускные отверстия и за счет их неправильной формы и малого сечения интенсивно распыливается, что обеспечивает эффективное его перемешивание с воздухом, Для периодического удаления отложений с поверхности отверстия 1 впрыска и замены стержней 5 распылитель легко разбирается, для чего отворачивается стяжная гайка 4 и резьбовой элемент 10.

При этом снятие отложений со сте/ нок отверстия впрыска, имеющего достаточно большой диаметр, не трудоемко и не представляет технологических трудностей — отложения могут быть сняты соответствующим режущим инструментом, например разверткой.

Замена калиброванных стержней 5, имеющих отложения, на новые и удаление отложений с поверхности отверстия впрыска обеспечивают получение изначальных высоких показателей отремонтированных распылителей и в целом форсунок по качеству распыла, Таким образом, предлагаемый распылитель обеспечивает повышение технологичности изготовления и ремонта, формула изобретения

Распылитель топливной форсунки, содержащий топливоподводящую часть, соединенную с корпусом форсунки при помощи стяжной гайки, и впрыскиваю" щую часть, выполненную в виде соосного с продольной. осью распылителя отверстия впрыска, а также расположенные в последнем стержни, которые закреплены при помощи резьбового элемента, отличающийся тем, что, с целью повышения техноло" гичности, стержни выполнены с отогну.тыми участками под углом к оси расо пылителя, равным 55-90, а между резьбовым элементом и впрыскивающей частью установлена обойма с гнездами под отогнутые участки стержней, высота которОй выполнена меньше диаметра стержней, причем между обоймой и резьбовым элементом размещена прокладка из деформируемого материала, 1332062 фиг.2 фиг.4
