Реферат



Изобретение позволяет уменьшить габариты насоса. Для этого на внутренних конических поверхностях 3 спиральной камеры выполнены срезы 4, расположенные в вертикальных плоскостях перпендикулярно входному сесению входного конфузора 1. Уменьшение габаритов трубы обеспечивается сохранением оптимальной площади входных сечений. 3 ил. 00 00 Фм&З

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК овЯ0аи 1 32 (50 4 Р 04 D 29/40

A .((° Ф г1

7

, ь

t

ii?k !NЬ !

ОПИСАНИИ ИЗОБРЕТЕНИЯ

1 )

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3974023/25-06 (22) 10. 11:. 85 (46) 23. 08. 87. Бюл. У 31 (71) Джамбулский,гидромелиоративностроительный институт (72) Н.А.Ходанков (53) 621.671(088.8) (56) Заявка ФРГ II 2933904, кл. F 04 D 29/40, 1981.

Авторское свидетельство СССР

II 885628, кл. F 04 D 29/56, 1980. (54) СПИРАЛЬНАЯ ВСАСЫВАЮЩАЯ ТРУБА

НАСОСА (57) Изобретение позволяет уменьшить габариты насоса. Для этого на внутренних конических поверхностях 3 спиральной камеры выполнены срезы 4, расположенные в вертикальных плоскостях перпендикулярно входному сесению входного конфузора 1. Уменьшение габаритов трубы обеспечивается сохранением оптимальной площади входных сечений. 3 ил.

13320

Составитель В. Полосов

Техред М.Ходанич Корректор Л. Патай

Редактор И. Горная

Вакаэ 3787/33

Тираж 574

Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Изобретение относится к насосостроению и может найти применение в конструкциях насосов и насосных станций.

Цель изобретения - уменьшение габаритов.

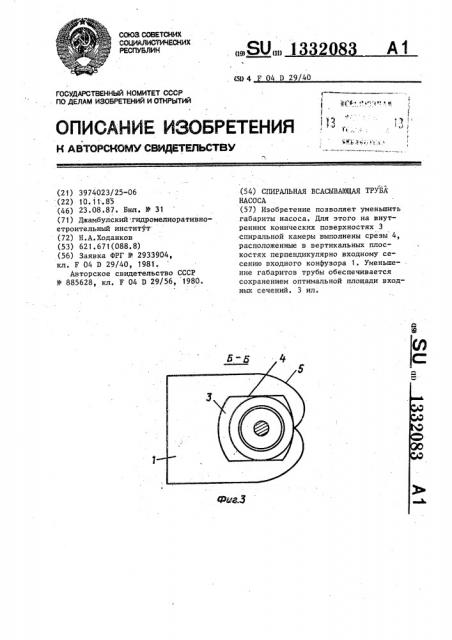

На фиг. 1 изображена спиральная всасывающая труба насоса, продольный разрез; на фиг. 2 — сечение А-А на 10 фиг. 1; на фиг. 3 — сечение Б-Б на фиг. 1.

Спиральная всасывающая труба насоса содержит входной конфузор 1, спиральную камеру 2 с внутренней конической поверхностью 3, при этом на последней выполнены срезы 4, расположенные в вертикальных плоскостях перпендикулярно входному сечению конфузора 1. Дополнительно устройство содержит наружные цилиндрические поверхности 5 и выходной конфузор 6, Спиральная всасывающая труба насоса работает следующим образом.

83 г

Жидкость из входного конфузора взаимодействующая с наружной цилиндрической поверхностью 5 и внутренней конической поверхностью 3 камеры 2, проходит в выходной конфузор 6. Выполнение на внутренней конической поверхности 3 срезов 4 позволяет уменьшить габариты спиральной всасывающей трубы в шелом с сохранением оптимальной площади входных сечений, а следовательно, и КПД насоса.

Формула из об рете ния

Спиральная всасывающая труба насоса, содержащая входной конфузор,, спиральную камеру с внутренней конической поверхностью, о т л и ч а ющ а я с я тем, что, с целью уменьшения габаритов, на внутренних конических поверхностях камеры выполнены срезы, расположенные в вертикальных плоскостях перпендикулярно входному сечению конфузора.
