Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

2116 A1 ((9) SU(iI) (59 4 F 24 J 2/00

Ф »- .- (ч».

° и

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

li_#_f )l y <> I Eg

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3715553/24-06 (22) 27.03.84 (46) 23,08.87. Бюл. У 31 (7 1) Государственный научно-исследо вательский энергетический институт им. Г.М.Кржижановского (72) А.Г,Солодовников, С.И.Смирнов, Б.В.Тарнижевский и Г,А.Гухман (53) 662.997 (088.8) (56) Патент Великобритании N - 155 1439, кл. F 24 J 3/02, опублик. 1976, (54)(57) СОЛНЕЧНЫЙ ТРУБЧАТЫЙ ВАКУУМНЫЙ КОЛЛЕКТОР, содержащий панель с блоком перепускных труб и подсоединенными к ним по меньшей мере двумя секциями, каждая иэ которых имеет циркуляционную трубку, частично размещенную в вакуумированной колбе с об раэованием полости, сообщенной непосредственно с циркуляционной трубкой этой секции и через соединительный патрубок и перепускную трубу — с циркуляционной трубкой соседней секции, причем каждая секция снабжена торцовой крышкой с укрепленным в ней соединительным патрубком, о т л и— ч а ю шийся тем, что, с целью упрощения монтажа и демонтажа коллектора, в нем каждая секция размещена горизонтально, выше блока перепускных труб, соединительный патрубок размещен в нижней части крышки под углом к осям перепускной трубы и циркуляционной трубки, а последняя имеет концевой участок, параллельный соединительному патрубку.

13321

Изобретение относится к гелйотехнике, к солнечным коллекторам.

Цель изобретения — упрощение монтажа и демонтажа путем обеспечения пристыковки секций в направлении, перпендикулярном параллельному осям секции основанию, на котором монтируется коллектор, с сохранением возможности опорожнения полости без на- 10 рушения целостности коллектора.

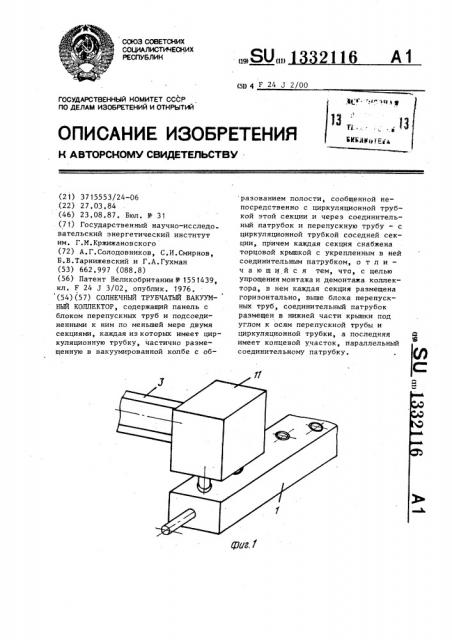

На фиг, 1 изображен предлагаемый коллектор, иэометрия; на фиг. 2— то же, продольный разрез, на фиг.3 то же, поперечный paspes. 15

Коллектор содержит панель с блоком 1 перепускных труб 2 и подсоединенными к ним секциями 3, каждая из которых имеет циркуляционную трубку

4, частично размещенную в вакуумиро- 20 ванной колбе 5 .с образованием полос" ти 6, сообщенной непосредственно с циркуляционной трубкой 4 этой секции и через соединительный патрубок 7 и перепускную трубу 2 с циркуляцион- 25 ной трубкой 4 соседней секции 3.

Последняя снабжена торцовой крышкой

8 с укрепленным в ней соединительным патрубком 7, размещенным в нижней части крышки 8 под углом к осям соот- 30 ветственно перепускной трубы 2 и циркуляционной трубки 4, а последняя имеет концевой участок 9, параллельный соединительному патрубку 7. Тру- . бы 2 окружены слоем 10 теплоизоляционного материала. Крышка 8, патру16 2 бок 7 и участок 9 трубки 4 заключены в отдельный теплоизолированный корпус 11. Последний и блок 1 заключены в защитный кожух 12. На внешнюю поверхность внутренней стенки колбы

5 нанесено селективное покрытие.

Коллектор работает следующим образом.

В рабочем режиме теплоноситель по перепускной трубе 2 и соединительному патрубку 7 поступает в полость 6 . нижней колбы 5, где нагревается эа счет энергии солнечного излучения, поглощаемого покрытием стенки колбы

5. Далее теплоноситель поступает в циркуляционную трубку 4, затем в следующую перепускную трубу 2 и по следующему соединительному патрубку

7 в полость 6 вышележащей секции, где происходит дальнейший нагрев теплоносителя.

В режиме слива теплоноситель движется самотеком в обратном направлении. Небольшое количество теплоносителя при этом остается в патрубках 7 и участках 9 трубок 4 на уровне 0-0 (фиг. 2). Удаление остатков теплоносителя осуществляют продувкой тракта коллектора сжатым воздухом в направлении потока в процессе слива.

Таким образом, теплоноситель может быть слит без нарушения целостности коллектора. Ионтаж.и герметизация коллектора могут быть осуществлены в заводских условиях.
