Реферат



№ 333228 т, Класс 40а, 19;о

СССР

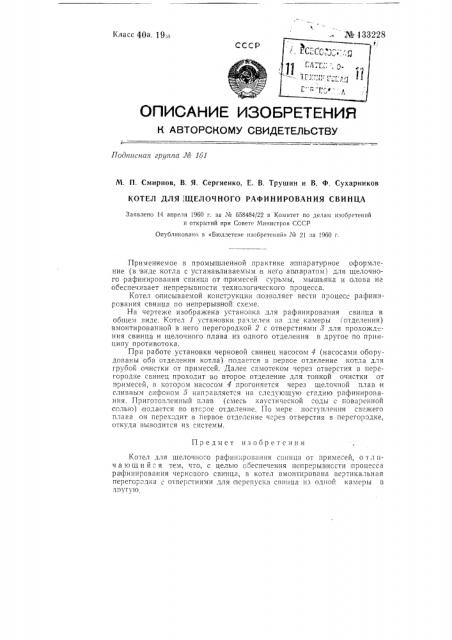

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подпасная группа ЛЗ 161

М. П. Смирнов, В. Я. Сергиенко, Е. В. Трушин и В. Ф, Сухарников

КОТЕЛ ДЛЯ, ЩЕЛОЧНОГО РАФИНИРОВАНИЯ СВИНЦА

Заявлено 14 апреля 1960 г. за ¹ 658484/22 в Комитет по делам изобрстеннй и открытий при Совете Министров СССР

Опубликовано в «Бюллетене пзобретснп11» № 21 за 1960 г.

Применяемое в промышленной практике аппаратурное оформление (в виде котла с устанавливаемым iB него аппаратом) для щелочного рафинирования свинца от примесей сурьмы, мышьяка и олова не обеспечивает непрерывности технологического процесса.

Котел описываемой конструкции позволяет вести процесс рафинирования свинца по непрерывной схеме.

На чертеже изображена установка для рафинирования свинца в общем виде. Котел 1 установки разделен на две камеры 1 отделения) вмонтированной в него перегородкой 2 с отверстиями 8 для прохождения свинца и щелочного плана из одного отделения в другое по принципу противотока.

При работе установки черновой свинец насосом 4 (насосами оборудованы ооа отделения котла) подается в первое отделение котла для груоой очистки от примесей. Далее самотеком через отверстия в перегородке свинец проходит во второе отделение для тонкой очистки от примесей, в котором насосом 4 прогоняется через щелочной плав и сливным сифоном 5 направляется на следующую стадию рафинирования. Приготовленный плав (смесь каустической соды с поваренной солью) подается во втсрое отделение, По мере поступления свежего плана он переходит в первое отделение через отверстия в перегородке, откуда выводится из системы.

Предмет изобретения

Котел для щелочно;о рафинирования сгинца от примесей, о т л ич а 1о щ и и = я тем, что, с целью ооеспечения непрерывнссти процесса рафинирования чернового свинца, в котел вмонтирована вертикальная перего".одка с отверстиями для псрспуска свинца нз одной камеры в япугую

М. 133228

Тсхред А. Л. Сосина Корректор Б С Нанкином

Редактор Л. М. Струве

Подп к печ. 4.Х1-60 г

Зак. 9433

Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка 14.

Формат бум. 70Х108 /ы Объем 0,17 и. л.

Тираж 700 Цена 25 коп.; с 1.1-61 г. — 3 кон, ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/6
