Реферат



Изобретение относится к автоматике и телемеханике и может быть использовано для управления автоматизированными радиостанциями. Цель изобретения - повышение быстродействия . Система обеспечивает ввод и формирование команд телеуправления, передачу этих команд по прямому каналу связи, прием дешифрирование и отображение данных телесигнализации, телеизмерения , передаваемых по обратному каналу, прием и дешифрацию команд, поступивших по прямому каналу. Работа системы осуш;ествляется в следую- :щик режимах: дистанционное управление с пульта, автоматическое управление с оконечной аппаратуры, управление радиостанции по инициативе корреспондента . 1 ил..

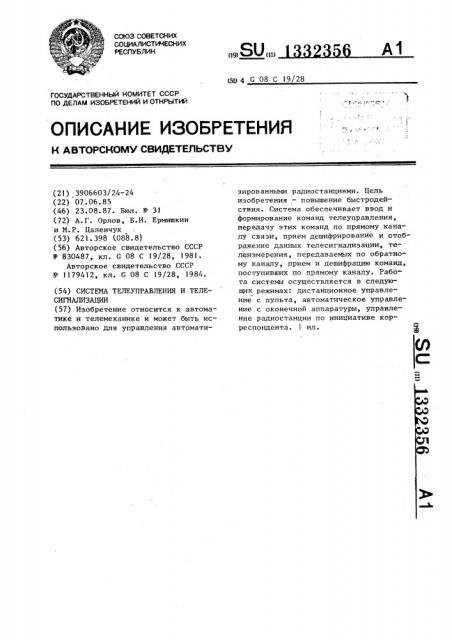

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

А1 (19) (11) (51) 4 G 08 С 19/28

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3906603/24-24 (22) 07. 06. 85 (46) 23. 08. 87. Бюл. У 31 (72) А. Г. Орлов, Б. И. Ермишкин и М. P. Цаленчук . (53) 621. 398 (088. 8) (56) Авторское свидетельство СССР

Ф 830487, кл. G 08 С 19/28, 1981.

Авторское свидетельство СССР

Р 1179412, кл. G 08 С 19/28, 1984. (54) СИСТЕМА ТЕЛЕУПРАВЛЕНИЯ И ТЕЛЕСИГНАЛИЗАЦИИ (57) Изобретение относится к автоматике и телемеханике и может быть использовано для управления автоматизированными радиостанциями. Цель изобретения — повышение быстродействия. Система обеспечивает ввод и формирование команд телеуправления, передачу этих команд по прямому каналу связи, прием дешифрирование и отображение данных телесигнализации, телеизмерения, передаваемых по обратному каналу, прием и дешифрацию команд, поступивших по прямому каналу. Работа системы осуществляется в следую.щих режимах. дистанционное управление с пульта, автоматическое управление с оконечной аппаратуры, управление радиостанции по инициативе корреспондента. 1 ил.

)332356

Изобретение относится к автоматике и телемеханике и может быть использовано для управления автоматизированными радиостанциами.

Цель изобретения — повышение быст. родействия системы.

На чертеже представлена функциональная схема системы.

Система содержит диспетчерский 10 пункт l,блок 2 ключей управления, шифратор 3 команд, дешифратор 4 сигналов, блок 5 индикации, ключ 6 режимов работы, элемент ИЛИ 7, элемент ИЛИ 8, дифференцирующий элемент 9, вход 10 )5 системы, элемент НЕ ll, дифференцирующий элемент 12, переключатель 13, выход ) 4, вход 15, усилитель 16, Фильтр 17 частеты вызова, выход 18 обратного канала, вход 19 прямого ка- 20 нала, пост 20 связи, дешифратор 21 команд, шифратор 22 сигналов, датчики 23 сигнализации, элемент ИЛИ 24, блок 25 исполнительных элементов, выход 26, выход 27 телеиэмерений, 5 переключатель 28, вход 29, выход 30, . фильтр 31 частоты вызова, усилитель

32, элемент ИЛИ 33, вход 34 обратного канала, выход 35 прямого канала, элемент ИЛИ 36, элемент ИЛИ 37, гене в 30 ратор 38 сигнала ответа, регистр 39 сдвига, элемент И 40, переключатель

41, элемент ИЛИ 42.

Аппаратура телеуправления, размещенная на диспетчерском пункте ) обеспечивает ввод и формирование команд телеуправления, передачу этих команд по прямому каналу 19 связи, прием, дешифрирование и отображение данных телесигнализации, телеконтро- 4р ля и телеизмерения, передаваемых по обратному каналу 18. Эта аппаратура образует диспетчерский полукомплект системы телеуправления.

Аппаратура телеуправления, размещенная на посту 20 связи, осуществляет прием и дешифрирование команд телеуправления, поступивших по прямому каналу 35, Формирование и передачу данных телесигнализации, телеконтроля и телеизмерений по обратному каналу 34. Эта аппаратура образует исполнительный полукомплект системы телеуправления.

Диспетчерский и исполнитсльный полукомплекты телеуправления образуют систему телеуправления.

Блок 2 ключей управления и шифра-. тор 3 команд обеспечивают ручной набор и передачу команд телеуправления.

Элементы ИЛИ 36 H 37, дифференцирующие элементы 9 и 12 и элемент HE ll обеспечивают автоматизацию ввода команд включения и отключения радиостанции с входа 10 системы. Дешифратор 4 сигналов и блок 5 индикации осуществляют прием, дешифрирование и отображение данных телесигнализации (ТС), телеконтроля (ТК) и телеизмерений (ТИ), через ключ 6 обеспечивается прохождение сигнала включения радиопередатчика РПДУ на элемент ИЛИ 7 с целью. автоматизации подключения датчика информации входом

14 и выходом )5 к прямому и обратному каналам 19 и 18 связи. Цепочка, содержащая фильтр 17 частоты вызова, усилитель 16 и элемент ИЛИ 7, служит для автоматизации коммутации оконечной аппаратуры к каналу связи при поступлении сигнала вызова корреспондента. Переключатель 13 осуществляет подключение к каналу связи либо оконечной аппаратуры, либо шифратора 3 и дешифратора 4.

На посту 20 связи прямой канал подключен на вход дешифратора 21 команд и через переключатель 41 к входу 30. Выход дешифратора 21 команд через элементы ИЛИ 42 и 24 подключе ны к блоку 25 исполнительных элементов, датчики 23 сигнализации, дешифратор 21 команд и вход 27 телеиэ-. мерений радиостанции подключены к шифратору 22 сигналов, выход которого через переключатель 28 подключен к входу обратного канала. Для автоматизации переключения системы управления в исходное состояние, коммутации обрат-, ного канала с шифратора 22 сигналов к входу 29 используется цепочка, состоящая из фильтра 31, усилителя 32 и элемента ИЛИ 33. Сигнал с выхода элемента ИЛИ 33 обеспечивает коммутации обратного канала к входу 29 и запуск регистра 39 сдвига, который удерживается в ждущем режиме сигналом запрета с выхода элемента И 40, на вход которого с дешифратора 21 команд поступают тактовые импульсы. Регистр 39 сдвига подключен к управляющим входам переключателя 41 и вторым входам элементов ИЛИ 42 и 24. На последнем такте вход регистра 39 блокируется через элемент И 40, регистр 39 останавливается в ждущем состоянии.

1332356

Работа системы телеуправления и телесигнализации осуществляется в следующих основных режимах: дистанционное управление с пульта, автоматематическое управление с оконечной аппаратуры, управление радиостанцией по инициативе корреспондента.

Дистанционное управление с пульта осуществляется с помощью блока 2 клю- 10 чей управления и блока 5 индикации диспетчерского пункта 1 управления.

Команды управления в виде параллельного кода записываются в шифратор 3 команд, который обеспечивает их пере- 15 дачу по линии 19 прямого канала через переключатель 13. На посту 20 связи команды управления с выхода прямого канала поступают на вход дешифратора 21 команд и с его выхода 20 через блок 25 исполнительных элементов на выход 26. С входа 27 системы, с датчиков 23 сигнализации и дешифратора 21 команд на входы шифратора

22 сигналов поступает информация о 25 состоянии радиостанции и ее элементов управления. Эти данные по обратному каналу через переключатели 28 и 13 поступают на вход дешифратора

4 сигналов, а затем на блок 5 инди- 30 кации. Переданные без искажения команды управления считываются из . памяти шифратора 3 команд и исключаются при передаче повторного цикла.

С пульта с помощью блока 2 ключей управления можно осуществить подключение оконечной аппаратуры к прямому и обратному каналам связи, а также сформировать команды управления переключателем 28 поста 20 связи. По ко- 40 маиде с пульта переключатель 28 обеспечивает подключение входа 29 к входу 34 обратного. канала связи. Выход

30 подключен через переключатель 41 .параллельно входу дешифратора 21 ко- 45 манд. Переключение цепей управления, цепей передачи и приема может быть осуществлено по сигналу вызова корреспондента. Этот сигнал формируется на выходе усилителей 16 и 32 и воздействует на переключатели соответственно 13 и 28 через элементы ИЛИ

7.и 33. По сигналу вызова корреспондента оконечная аппаратура подключается к прямому и обратному каналам связи.

В режиме автоматического управления с выхода оконечной аппаратуры на вход 10 поступает сигнал управлеIf 11 ния в виде замыкания сухих контак-. тов. По этому сигналу через дифференцирующий элемент 9 и элемент ИЛИ

8 на переключатель 13 подается сигнал подключения прямого и обратного каналов к выходу шифратора 3 команд и входу дешифратора 4 сигналов. Одновременно с выхода первого дифференцирующего элемента 9 через элемент

ИЛИ 37 в шифратор 3 команд записывается команда включения РПДУ. Эта команда проходит по прямому каналу аналогично командам, передаваемым с пульта с блока 2 ключей управления.

Сигнал подтверждения включения радиопередатчика с выхода дешифратора 4 сигналов отображается на табло блока

5 индикации и параллельно через ключ

6 и элемент ИЛИ 7 выдается на вход переключателя !3, благодаря чему время подключения оконечной аппаратуры сокращается до минимума.

После коммутации передача информации может быть осуществлена немедленно. Сигнал отключения передатчика

РПДУ и, следовательно, включения радиоприемника РПУ осуществляется при отключении, размыкании сухих контактов. При размыкании задним фронтом образовавшегося импульса через элемент НЕ 11, дифференцирующий элемент 12 и элемент ИЛИ 36 формируется команда отключения РПДУ. Сигнал отключения отображается на табло блока

5 индикации. Оператор с пульта нажатием кнопки на блоке 2 ключей управления осуществляет подключение оконечной аппаратуры к выходу обратного канала.

Оператор с помощью блока 2 ключей управления может подключить обратный канал к выходу шифратора 22 сигналов и получить данные о работоспособности системы управления и элементов радиостанции. Затем по команде система переходит в режим дежурного приема информации.

Управление радиостанцией по инициативе корреспондента осуществляется по сигналу вызова, который с выхода радиоприемникарадиостанции поступает на второй фильтр 31 частоты вызова, через усилитель 32, элемент

ИЛИ 33 на вход регистра 39 сдвига.

Регистр 39 сдвига запускается записью одиночного импульса, сигнал запрета движения снимается с выхода элемента И 40, и тактовые импульсы

1332356 с выхода дешифратора 21 команд начинают поступать на вход регистра 39.

На первом такте регистр 39 сдвига формирует сигнал подключения к радио5 передатчику на выходе 30 через пере- . ключатель 41 генератора 38 сигнала ответа. Генератор 38 сигнала ответа формирует сигнал ответа постоянно.

На втором такте регистр 39 сдвига через элемент ИЛИ 42 формирует команду включения РПДУ, Сигнал ответа излучается в эфир в течение определенного заранее заданного времени, доста- 15 точного для уверенного его приема кор. респондентом. На третьем такте подачей управляющего импульса на вход переключателя 41.осуществляется отключение выхода 30 от генератора 38 20 сигнала ответа и подключение его к выходу прямого канала. На четвертом такте через элемент ИЛИ 24 производится отключение радиопередатчика.

Поскольку сигналом вызова через элемент ИЛИ 33 на вход обратного канала был подключен вход 29, то аппаратура переходит в состояние приема информации от корреспондента.

ПОскольку корреспондент на сиг- З0 нал вызова получил сигнал ответа,то передача информации осуществляется с йолной уверенностью о том, что она будет принята. Время пребывания корреспондента в эфире сокращается до ! минимума. Улучшение характеристик системы связи достигается за счет повышения быстродействия системы телеуправления °

Формула изобретения

Система телеуправления и телесигнализации, содержащая на диспетчерском пункте блок ключей управления, 4 первые выходы которого соединены с первыми входами шифратора команд, выход которого подключен к первому входу переключателя, первый выход которого соединен с входом прямого ка — б0 нала, второй и третий выходы блока ключей управления подключены к первым входам соответственно первого и второго элементов ИЛИ, выходы которых соединены соответственно с вторым и третьим входами переключателя, второй выход которого является первым выходом системы, первый вход системы подключен к четвертому входу переключателя, третий выход которого соединен с входом дешифратора сигналов, первый и второй выходы которого подключены к соответственно первому и второму входам блока индикации, второй вход системы соединен с входами элемента НЕ и первого дифференцирующего элемента, выход которого подключен к второму входу второго элемента ИЛИ, выход элемента

НЕ соединен с входом второго дифференцирующего элемента, выход обратного канала подключен к пятому входу переключателя и к входу фильтра частоты вызова, выход которого соединен через усилитель с вторым входом первого элемента ИЛИ, к третьему входу которого подключен через ключ режима работы второй выход дешифратора сигналов,, третий выход которого соединен с вторым входом шифратора команд на посту связи выход прямого канала соединен с входом дешифратора команд, первый выход которого подключен к первому входу первого переключателя, выход которого соединен с входом обратного канала, второй выход дешифратора комаид подключен к первому входу блока исполнительных элементов, выходы датчиков сигнализации соединены с первым входом шифратора сигналов, выход которого подключен к второму входу первого переключателя, третий вход системы соединен с третьим входом первого переключателя и с входом фильтра частоты вызова, выход которого подключен через усилитель к первому входу первого элемента ИЛИ, выход которого соединен с четвертым входом первого переключателя, третий выход дешифратора команд подключен к второму входу элемента ИЛИ, четвертый выход дешифратора команд соединен с вторым входом шифратора сигналов, третий вход которого является четвертым входом системы, о т л и— ч а ю щ а я с я тем, что, с целью повышения быстродействия системы, в нее на диспетчерском пункте введены третий и четвертый элементы ИЛИ, к первым входам которых подключены соответственно четвертый и пятый выходы блока ключей управления, выход второго дифференцирующего элемента соединен с вторым .входом третьего элемента ИЛИ, выход которого подключен к второму входу элемента ИЛИ, вы1332356

Состави гель M. Артамонов

Редактор В. Петраш Техред В.Кадар Корректор М. Демчик

Заказ 3835/46 - Тираж 543 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 ход первого дифференцирующего элемен та соединен с вторым входом четвертого элемента ИЛИ, на посту связи введены второй и третий элементы ИЛИ, элемент И, регистр сдвига, .второй переключатель и генератора сигнала ответа, выход которого соединен с первым входом второго переключателя, выход которого является вторым выходом системы, пятый выход дешифратора команд подключен к первому входу элемента И, выход которого соединен с первым входом регистра сдвига, перВый и ВтОРОй ВЫХОДЫ кОтОРОГО пОДклю 15 чены соответственно к второму и третьему входам второго переключателя, выход первого элемента ИЛИ соединен с вторым входом регистра сдвига, третий и четвертый выходы которого подключены к первым входам соответственно второго и третьего элементов ИЛИ, выходы которых соединены соответственно с вторым и третьим входами блока исполнительных элементов, шестой и седьмой выходы дешифратора команд подключены к вторым входам соответственно второго и третьего элементов

ИЛИ, пятый выход регистра сдвига соединен с вторым входом элемента И, выход прямого канала подключен к четвертому входу второго переключа— теля.
