Реферат



Изобретение относится к вычислительной технике и может быть использовано в цифровых устройствах, требующих индикации состояния узлов. Цель изобретения - повышение быстродействия устройства. Поставленная цель достигается тем,.что устройство для индикации, содержащее входы 1, цервьй коммутатор 2, управляющий I . вход 3, регистры 4, второй коммутатор 5, сдвиговый регистр, 6, ключи 7 и элементы индикации 8, дополнительно содержит генератор импульсов 9, блок управления 10, элементы НЕ 11 иИ 12. Выход генератора импульсов соединен с входом блока управления, вькод которого соединен с входом элемента НЕ, выход которого соединен с управляющим входом первого коммутатора и с одним входом элемента И, другой вход которого соединен с выходом генератора импульсов и входом стробирования. первого коммутатора, а выход - с управлякицим входом сдвигового регистра . Это позволяет исключить не- .обходимость в ручных манипуляциях при вызове индицируемого участка информации на элементы индикации, а также осуществить просмотр индицируемой информации в реальном масштабе времени. 2 з.п, ф-лы, 5 ил. (Л со 00 Ю со Од сд

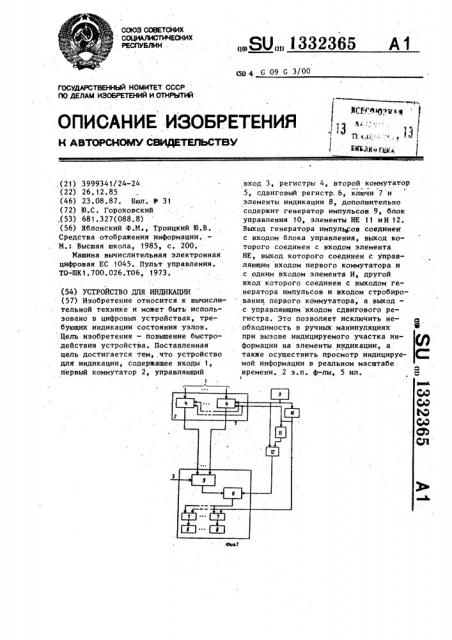

СО1ОЗ СОВЕТСНИХ

РЕСПУБЛИН

@04 G 09 G 3/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ и с (1 т д., :-,, 13 (I

@1В.1Кю щ, ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К АВТОеекомм СвидатяльСтВМ.,(21) 3999341/24"24 (22). 26. 1.2.85 (46) 23. 08.87. Бюл. В 31 (72) Ю. С . Гороховский ,(53) 681.327(088. 8) (56) Яблонский Ф.М., Троицкий Ю.В.

Средства отображения информации, М.:. Высшая школа, 1985, с. 200.

Машина вычислительная электронная цифровая ЕС 1045. Пульт управления.

ТО-ШК1.700..026.Т06, 1973. (54) УСТРОЙСТВО ДЛЯ ИНДИКАЦИИ (57) Изобретение относится к вычислительной технике и может быть использовано в цифровых устройствах, требующих индикации состояния узлов. .Цель изобретения — повышение быстродействия устройства. Поставленная цель достигается тем, .что устройство для индикации, содержащее входы 1, первый коммутатор 2, управляющий

„„SU„„1332365 А1 вход 3, регистры 4, второй коммутатор

5, сдвиговый регистр, 6, ключи 7 и элементы индикации 8, дополнительно содержит генератор импульсов 9, блок управления 10 элементы HE 11 иИ 12.

Выход генератора импульгов соединен с входом блока управления, выход которого соединен с входом элемента

НЕ, выход которого соединен с управляющим входом первого коммутатора и .с одним входом элемента И, другой вход которого соединен с выходом генератора импульсов и входом стробирования. первого коммутатора, а выход— с управляющим входом сдвигового регистра. Это позволяет исключить не.Обходимость в ручных манипуляциях Е при вызове индицируемого участка информации на элементы индикации, а. также осуществить просмотр индицируе- С мой информации в реальном масштабе а времени. 2 з.п. ф-лы, 5 ил.

1332365

Изобретение относится к вычисли1 тельной технике и может быть использовано в цифровых устройствах, требующих индикации состояния узлов.

Цель изобретения — повышение быстродействия устройства.

На фиг, 1 приведена функциональная схема устройства; на фиг. 2 — схема первого сдвигового коммутатора; на фиг. 3 — схема второго коммутатора; на фиг. 4 — схема блока управления; на фиг.5 приведены временные диаграммы работы устройства.

Устройство содержит информационные 15 входы 1, первый коммутатор 2, управляющие входы 3, сдвиговые регистры 4, второй коммутатор 5, сдвиговый регистр

6, ключи 7, элементы 8 индикации, генератор 9 импульсов, блок 10 управ- 20 ления, элементы HE 11 и И l2 ° Первый коммутатор 2 содержит и-разрядные сдвиговые регистры 4, входы параллельного приема каждого из которых соединены с соответствующей группой входов 25

1, подлежащих индикации, а выход — с соответствующим разрядом выходов первого коммутатора 2.

Сдвиговый регистр 4 (фиг . 2) с одер- .30 жит информационный вход 13, D-триггеры 14, прием в которые производится по импульсу, подаваемому на вход стробирования регистра 4. Входы D всех триггеров 14, кроме первого, соединены с выходами мультиплексоров 15,управляющие входы А которых соединены с входом управления сдвигового регистра 4, Входы "1" мультиплексора 15 соединены с входами сдвигового реги- 40 стра 4, а вход переноса мультиплексора 15 соединен с выходом соответствующего триггера 14. Сдвиговый регистр работает в двух режимах, определяемых состоянием входа управления. Если на 45 входе управления сигнал равен единице (режим параллельного приема), то информация с входов сдвигового регистра

4 через мультиплексоры 15 поступает на входы П-триггеров 14 и принимается SO в них при поступлении импульса на вход стробирования сдвигаeoro регистра. 4, Если на входе управления сдвигового регистра 4 сигнал равен нулю (режим сдвига), то на вход 9-триггера 14 поступает сигнал через мультиплексор l5 с выхода предыдущего триггера 14, Таким образом, поступление импульса на вход стробирования сцвигоного регистра 4 приводит к сдвигу информации на один разряд вправо.

Второй коммутатор (фиг. 3) выполнен с использованием мультиплексоров

16, На управляющие входы второго коммутатора 5 поступает двоичное число, равное номеру входа коммутатора 5, сигнал которого поступает на выход коммутатора.

Сдвиговый регистр 6 отличается от сдвигового регистра 4 первого коммутатора 2 тем, что в нем отсутствует режим параллельного приема.

Блок управления 10 вырабатывает управляющий сигнал„ имеющий период, равный q тактов (промежутков времени между одноименными фронтами соседних импульсов на выходе генератора 9 тактовых импульсов). Период управляющего сигнала состоит из двух участков: участка, равного и тактов, в течение которого управляющий сигнал равен нулю, и участка, равного m тактов, в течение которого управляющий сигнал равен единице, + mâ где п — разрядность сдвиговых регистров 4 и 6, Величины q u m должны быть выбраны так, чтобы выполнялось неравенство

m r) n

Блок 10 управления (фиг. 4) содержит двоичный К-разрядный счетчик 17.

На вход стробирования счетчика поступает последовательность тактовых импульсов. Каждый тактовый импульс увеличивает двоичное число, содержащееся в счетчике, на единицу.

Устройство работает следующим образом.

Генератор 9 импульсов формирует тактовые импульсы (диаграмма 1,фиг.5).

Блок 10 управления формирует управля-. ющий сигнал (диаграмма 2, фиг. 5), который с выхода блока 10 управления подается на управляющие входы сдвиговых регистров 4. Таким образом,сдвиговые регистры 4 в течение ш тактов

I установлены в режим параллельного приема и в каждом такте этого режима принимают информацию, подлежащую индикации, с входов 1. В течение последующих п тактов сдвиговые регистры

4 установлены в режим сдвига. Так как режим сдвига продолжается в течение

1332365. и тактов, равных разрядности сдвигового регистра, содержимое каждого сдвигового регистра 4 в течение этого периода поступает последовательно

5 с выхода сдвигового регистра 4 на соответствующий вход второго коммутатора 5, При необходимости индицировать ту или иную группу информации производят о манипуляции на пульте управления,приводящие к подаче на управляющие входы устройства соответствующего сигнала.

Таким образом, второй коммутатор 5 обеспечивает подачу на информационный 15 вход сдвигового .регистра 6 информации, в течение и тактов выбранную оператором.

Ъ.

На входы элемента И 12 подаются последовательность тактовых импульсов .(диаграмма 1, фиг. 5) и сигнал с выхода элемента НЕ 14 (диаграмма 3, фиг. 5) ° Логическое произведение этих двух сигналов (диаграмма 4, фиг. 5) 28 с выхода элемента И 12 подается на управляющий вход сдвигового регистра

6. Таким образом, в течение и тактов в сдвиговых регистрах 4 и 6 осуществляется п сдвигов информации, которая ЗО через коммутатор 5 перезаписывается из регистра 4 в регистр 6. В течение

m тактов, когда сдвиговые регистры 4 производят параллельный прием информации подлежащей индикации в сдвигоУ Э

35 вый регистр 6 информации не записы.вается.

Информация с выходов сдвигового регистра 6 поступает на первые входы ключей 7, на вторые входы которых по- 40 ступает управляющий сигнал с выхода блока 10 управления (диаграмма 2, фиг. 5). Таким образом информация, содержащаяся в сдвиговом регистре 6, поступает на входы элементов 8 индика-45 ции только в течение m тактов, и в течение п тактов, когда информация в сдвиговом регистре 6 сдвигается, элементы 8 индикации не светятся. Таким образом, информация, принятая 50 ранее в сдвиговый регистр 4, высвечивается на элементах 8 индикации в течение m тактов.

Выбор величин и и m зависит от час-55 тоты генератора 9 тактовых импульсов и типа элементов 8 индикации. Величина m должна превышать разрядность группы и.

Устройство позволяет оператору ЭВМ обнаруживать изменения индицируемой информации без дополнительных манипуляций на пульте управления и.может быть использовано в тех случаях, когда промежутки времени между изменениями информации хотя бы в несколько раз превышают период работы устройства.

Формула изобретения

1.устройство для индикации,содержащее первый коммутатор, входы которого являются информационными входами устройства, выходы первого коммутатора соединены с информационными входами второго коммутатора, управляющий вход которого является управляющим входом устройства, а выход соединен с информационным входом сдвигЕвого регистра, информационные входы которого соедине- . ны с первыми входами ключей, выходы которых соединены с элементами индикации, о т л и ч а ю щ е е с я тем, что, с целью повьппения быстродействия устройства, оно содержит генератор импульсов, блок управления, элемент

НЕ, элемент И, выход которого соединен с входом стробирования сдвигового регистра, а первый вход — с выходом генератора импульсов, соединенным с входом стробирования первого коммутатора и входом блока управления, выход которого соединен с вторыми входами ключей, входом элемента НЕ и управляющим входом первого коммутатора.

2. Устройство по п.1, о т л и— ч а ю щ е е с я тем, что первйй коммутатор содержит сдвиговые регистры, входы параллельного приема, стробирования и установки которых являются соответственно входами, входом стробирования и управляющим входом первого коммутатора, выходы регистров явпяются входами первого коммутатора..

3. Устройство по п.1, о т л и ч а " ю щ е е с я тем, что блок управления содержит счетчик и элемент ИЛИ,входы которого соединены с выходами счетчИка,вход стробирования которого является входом блока управления, выход элемента ИЛИ является выходом блока управления.
