в1» 133285

Класс 45с, 18во

БСЕС2.3" ;,; Д

ceca

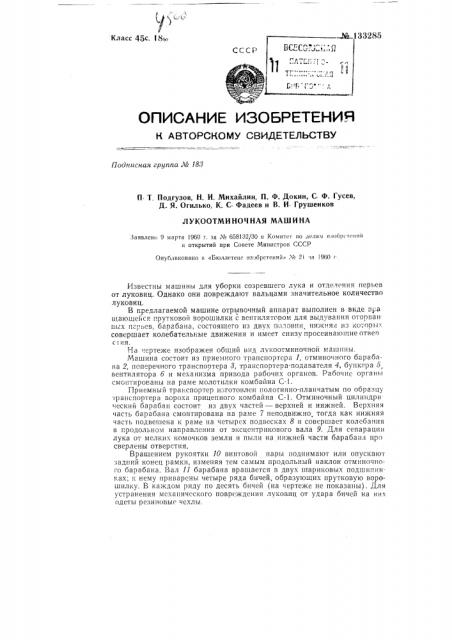

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа № 188

П Т, Подгузов, H. И. Михайлин, П. Ф. Докин, С Ф. Гусев, Д. Я. Огилько, К. С Фадеев и В. И Грушенков

ЛУКООТМИНОЧНАЯ МАШИНА

Заявлено 9 марта 1960 r. за ¹ 658132/30 в Комитет по делам паобр«т«пий и открытий при Совете Министров СССР

Опубликовано в «Б|оллетенс изобретений ¹ 21 <а 1960 с

Известны машины для уборки созревшего лука и отделения перьев от луковиц. Однако они повреждают вальцами значительное количество луковиц.

В предлагаемой машине отрывочный аппарат выполнен в виде вра щающейся прутковой ворошилки с вентилятором для выдувания оторван нь. х перьев, барабана, состоящего из двух половин нижняя из которых совершает колебательные движения и имеет снизу просеива1он1ие omen с ия.

На 1ертеже изображен общий внд лукоотминочной машины, Машина состоит из приемного транспортсра 1, отминочного барабана 2, поперечного транспортера 8, транспортера-подавателя 4, бункера 5 вентилятора б и механизма привода рабочих органов. Рабочис органы смонтированы на раме молотилки комбайна С-1.

Приемный транспортер изготовлен полотняно-планчатым по образцу транспортера вороха прицепного комбайна С-1. Отминочный цилиндри ческий барабан состоит из двух частей — верхней и нижней. Верхняя часть барабана смонтирована на раме 7 неподвижно, тогда как нижняя часть подвешена к раме на четырех подвесках 8 и совершает колебания в гродольном направлении от эксцентрикового вала 9. Для сепарации лука от мелких комочков земли и пыли на нижней части барабана про сверлены отверстия.

Вращением рукоятки 10 винтовой пары поднимают или опускают задний конец рамки, изменяя тем самым продольный наклон отмнночного барабана. Вал 11 барабана вращается в двух шариковых подшипниках; и нему приварены четыре ряда бичей, образующих прутковую ворошилку. В каждом ряду по десять бичей (на чертеже не показаны). Для устранения механического повреждения луковиц от удара бичей на них одеты резиновые чехлы. № 133285

Предмет изобретения

Редактор Г. В. Кобелев Текред А, А. Камышиикова Корректор О. Филиппова

Формат бум. 70;х,108 /и;

Тираж 650

1ЯБТИ при К омитете по делам изобретений и открытий при Совете Министров СССР

Москва, Центр„ М. Черкасский пер., д. 2/6

Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, !4.! !одп к,н и 9.1-6!

1зк. 68

OR åë 0.17 усл. и. л.

1!сна 3 кон

l. Лукоотминочная машина, отличающаяся тем, что, с целью устранения порчи головок лука при механическом отрыве перьев от луковиц отрывочный аппарат машины выполнен в виде барабана, снабженного вращающейся прутковой ворошилкой и вентилятором для выдувания оторванных перьев.

2. Машина по и, 1, отличающаяся тем, что барабан выполнен из двух половин причем нижняя половина совершает колебательные дви жения и имеет снизу просеивающие отверстия,
