Мо 133322

Класс фас, 10

СССР

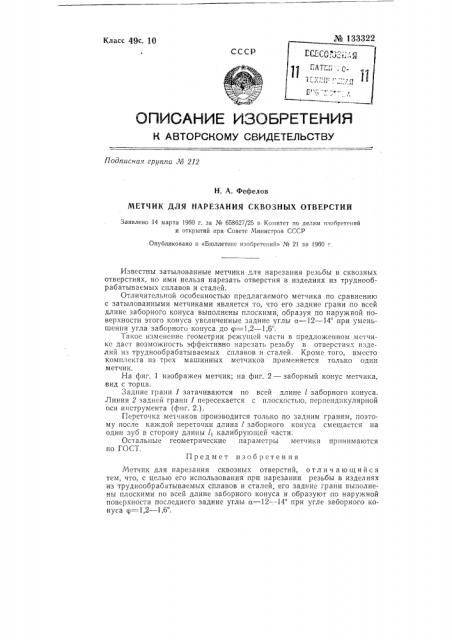

ОПИСАНИЕ ИЗОБРЕТЕНИН

H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 212

H. А. Фефелов

МЕТЧИК ДЛЯ НАРЕЗАНИЯ СКВОЗНЫХ ОТВЕРСТИЙ

Заявлено 14 марта !960 г. 3a № 658627/25 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 21 за 1960 г

Известны затылованные метчики для нарезания резьбы в сквозных отверстиях, но ими нельзя нарезать отверстия в изделиях из труднообрабатываемых сплавов и сталей.

Отличительной особенностью предлагаемого метчика по сравнснию с затылованными метчиками является то, что его задние грани по всей длине заборного конуса выполнены плоскими, образуя по наружной поверхности этого конуса увеличенные задние угль1 а=-12 — 14 при уменьшении угла заборного конуса до гр=1,2 — 1,6 . 1 аКос изменение еометрии режущей t acTH B IIpegIJI0>KeHHQM ix40TUHке даст возможность эффективно нарезать резьбу в отверстиях изделий из труднообрабатываемых сплавов и сталей. Кроме того, вместо комплекта из трех машинных метчиков применяется только один метчик.

На фиг. 1 изобра>кен метчик; на фиг. 2 — заборный конус метчика, вид с торца.

Задние грани 1 затачиваются по всей длине l заборного конуса.

Линия 2 задней грани 1 пересекается с плоскостью, перпендикулярной оси инструмента (фиг. 2.).

Переточка метчиков производится только по задним граням, поэтому после каждой переточки длина 1 заборного конуса смещается на один зуо в сторону длины l калибрующей части.

Остальные геометрические параметры метчика принимаются по ГОСТ.

Предмет изобретения

Метчик для нарезания сквозных отверстий, отличающийся тем, что, с целью его использования при нарезании резьбы в изделиях из труднообрабатываемых сплавов и сталей, его задние грани выполнены плоскими по всей длине заборного конуса и образуют по наружной поверхности последнего задние углы а= — 12 — 14 при угле заборного конуса rp=-1,2 — 1,6 .

¹ 133322

Фиг. 2
