Электрофильтр для очистки газов от пыли

Электрофильтр для очистки газов от пыли

Иллюстрации

Показать все

Реферат



Изобретение относится к очистке запыленных газов электрофильтрами, может быть использовано в энергетике, металлургии и позволяет повысить срок службы и надежности работы электрофильтра . Электрофильтр содержит коронируюцще электроды (КЭ) 1, соединенные с отрицательным полюсом источника 3 высокого напряжения, осадительные электроды 2 (ОЭ), связанные с . земпей через нормально замкнутые контакты 6, а через нормально разомкнутые контакты 7 (НРК) - с источником 8 напряжения переменного тока, обмотку 10 с сердечником 11 соленоида, соединенную одним концом с землей, другим - через НРК 4 с одним из выводов источника 5 постоянного тока. Сердечник 11 имеет кинематическую связь с КЭ 1, образуя совместно с источником 5 и обмоткой 10 устройство встряхивания КЭ. Контакты 4, 6, 7 связаны в единую группу с реле времени 9. Контакты 6, 7 и источник 8 образуют электростатическое устройство встряхивания ОЭ. 1 ил. , J

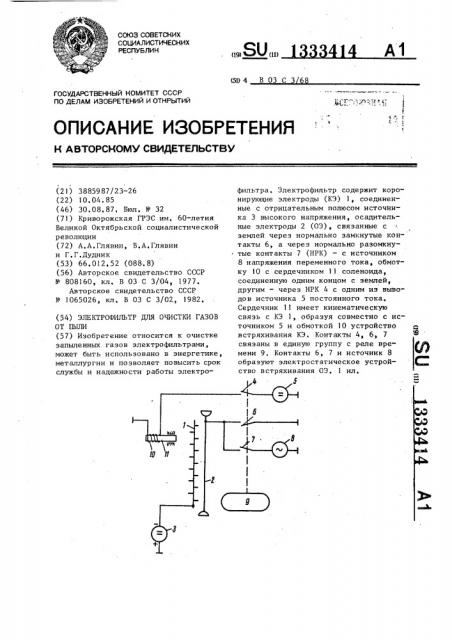

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

Ai (19) (11) (51)4 В 03 С

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3885987/23-26 (22) 10. 04. 85 (46) 30.08.87. Бюл. Ф 32 (71) Криворожская ГРЭС им, 60-летия

Великой Октябрьской социалистической революции (72) А,А,Глявин, В.А.Глявин и Г.Г.Дудник (53) 66.012.52 (088 ° 8) (56) Авторское свидетельство СССР

)(- 808160, кл, В 03 С 3/04, 1977.

Авторское свидетельство СССР

9 1065026, кл, B 03 С 3/02, 1982. (54) ЭЛЕКТРОФИЛЬТР ДЛЯ ОЧИСТКИ ГАЗОВ

ОТ ПЫЛИ (57) Изобретение относится к очистке запыленных газов электрофильтрами, может быть использовано в энергетике, металлургии и позволяет повысить срок службы и надежности работы электрофильтра, Электрофильтр содержит коронирующие электроды (КЭ) 1, соединенные с отрицательным полюсом источника 3 высокого напряжения, осадительные электроды 2 (ОЭ), связанные с землей через нормально замкнутые контакты 6, а через нормально разомкнутые контакты 7 (НРК) — с источником

8 напряжения переменного тока, обмотку 10 с сердечником 11 соленоида, соединенную одним концом с землей, другим — через НРК 4 с одним из выводов источника 5 постоянного тока, Сердечник 11 имеет кинематическую связь с КЭ 1, образуя совместно с источником 5 и обмоткой 10 устройство встряхивания КЭ. Контакты 4, 6, 7 связаны в единую группу с реле времени 9. Контакты 6, 7 и источник 8 образуют электростатическое устройство встряхивания ОЭ. 1 ил.

1333414

Изобретение относится к очисгке запыленных газов электрофильтрами и может быть использовано в энергетике, металлургии, в производстве стройматериалов и других отраслях промышленно сти, Цель изобретения — повышение сро ка службы и надежности работы электрофильтра.

На чертеже изображена функциональная схема электрофильтра для очистки газа от пыли.

Электрофильтр содержит коронирующие электроды 1, осадительные электроды 2, источник 3 высокого напряжения постоянного тока., нормально разомкнутые контакты 4, источник 5 постоянного тока, нормально замкнутые контакты 6, нормально разомкнутые контакты 7, источник 8 напряжения переменного тока, реле 9 времени, соленоид с катушкой 10 и сердечником 11. Напряжение источника 8 ?20 В, частота 50 Гц. Коронирующие электра" 26 ды 1 соединены, например, с отрицательным полюсом источника 3, а другой полюс источника 3 заземлен. Осади— тельные электроды 2 соединены с землей через нормально замкнутые кон- Вб такты 6, а также через последовательно включенные нормально разомкну .-.ые контакты 7 — с источником 8. Обмотка

10 соленоида одним концом соединена с землей, а другим через нормально разомкнутые контакты 4 — с одним из выводов источника 5, другой вывод которого заземпен, Сердечник 11 соленоида имеет кинематическую связь с коронирующими электродами 1, образуя совместно с источником 5 H обмоткой

10 устройство встряхивания коронир-; ". щих электродов, Контакты 6 и 7 и источник 8 образуют электростатическое устройство встряхивания осадительных электродов, Контакты 4, б и 7 связаны в единую группу и имеют кинематическую связь, Предусмотрена блокировка замыкания контактов 7 до размьгкания контактов 6.

Электрофильтр работает следующим образом.

Электрофильтр устанавливается в потоке запыленного газа и работает следующим образом. Газопылевой поток, проходя через коронирующие электроды

1, приобретает электрический заряд,.

Под действием электростатических <ил и давления газа частицы пыли устремляются к асадительным электродам, В период накопления пыли частицы оседают на осадительных электродах, имеющих полярность, противоположную знаку заряда частиц. Период накопления пыли зависит от ее омического сопротивления, дисперсности и других свойств, Затем наступает период встряхивания пыли, По команце реле

9 времени контакты б размыкаются, а контакты 4 и 7 замыкаются. Осадитель- ные электроды 2 оказываются =оединенными с землей через источник 8 переменного напряжения. В этом периоде за счет появления в слое осевшей на электродах 2 пыли переменных по величине электростатических сил происходит микроразрыхление пыли, ослабление сил сцепления, Под действием собственного веса пыль осыпается с осадительных электродов 2, например, в предусмотренный для сбора пыли бункер (HP показан), Коронирующие электроцы 1 встряхиваются механически соленоидом 10 по команде реле 9 времени синхронно с электрическим встряхиванием осадительных электродов. При этом контакт 4 замыкается и на соленоид подается напряжение питания источника 5. Поскольку на коронирующих электродах скопление пыли значительно меньше чем на осадительных, то к коронирующим электродам прикладываются относительно небольшие встряхивающие усилия, не отражающиеся на сроке службы электродов.

Технико-экономическим преимуществом предлагаемого электрофильгра является повышенная долговечность. Долговечность определяется преимущественно сроком службы крайних осадительных электродов. В предлагаемом фильтре срок службы осадительных электродов за счет устранения ударных нагрузок при встряхивании увеличивается примерно в четыре раза, следовательно, повышается долговечность фильтра в целом. Кроме того, предлагаемый электрофильтр имеет пониженный уровень акустического шума, так как отсутствуют удары по осадительным электродам.

Ф о р м у л а и з о б р е т е н и я

Электрофильтр для очистки газов от пыли, содержащий источник высокого напряжения, корэнирующие и осади-

1333414

Составитель В.Нагорный

Редактор M.Ïåòðoâà Техред М. Ходанич Корректор Е.Рошко

Заказ 390!/9 Тираж 511 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно"полиграфическое предприятие, г. Ужгород, ул. Проектная, 4. тельные электроды, устройство встряхивания коронирующих электродов, содержащее соленоид с источником питания и реле времени с двумя парами нормально разомкнутых контактов, о т5 л и ч а ю шийся тем, что, с целью повышения срока службы и надежности работы электрофильтра, он дополнительно содержит источник переменного напряжения и пару нормально замкнутых контактов реле времени, при этом осадительные электроды соединены с землей через пару нормально замкнутых контактов, а с источником переменного напряжения — через пару нормально разомкнутых контактов, при этом осадительные электроды снабжены изоляторами.
