Токарный резец
Иллюстрации
Реферат
Изобретение относится к металлообработке . Целью изобретения является повышение стойкости резца за счет уменьшения остаточных напряжений в режущей пластине. Между режущей пластиной 3 и корпусом 1 размещают стержни 2, оси которых расположены под прямым углом к корпусу. Закрепление режущих пластин 3 в стержнях 2 и последних в корпусе 1 производится при помощи пайки. Изобретение позволяет уменьшить трещинообразование в режущей пластине, появляющееся в процессе пайки из-за наличия различных коэффициентов т ермического расширения , возникающих в процессе закрепления элементов. 1 ил. XI Jill пищ / г 00 со. со и со.
СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (50 4 В 23 В 27/18
ОПИСАНИЕ ИЗОБРЕТЕНИЯ и A BTOPCHOMV СВИДЕТЕЛЬСТВУ (54) ТОКАРНЫЙ РЕЗЕЦ
ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР
ll0 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 2964822/25-08 (22) 29.07.80 .(46) 30.08.87. Бюл. ¹ 32 (75) Ф.Г. Чернавский, С.Ф. Гусев, А. Г. Кольцов, И. Г. Макарова и А.М. Вергизов (53) 621. 9. 025 (088. 8) (56) Четвериков С.С. Металлорежущие инструменты. М.: Высшая школа, 1965, с. 500. (57) Изобретение относится к металлообработке. Целью изобретения явля„.ЯО„„1333473 А 1 ется повышение стойкости резца за счет уменьшения остаточных напряжений в режущей пластине. Между режущей пластиной 3 и корпусом 1 размещают стержни 2, оси которых расположены под прямым углом к корпусу. Закрепление режущих пластин 3 в стержнях
2 и последних в корпусе 1 производится при помощи пайки. Изобретение позволяет уменьшить трещиноабразование в режущей пластине, появляющееся в процессе пайки из-за наличия различных коэффициентов термического расширения, возникающих в процессе закрепления элементов . 1 ил.
1333473
Составитель В. Золотов
Техред M.Äèäûê Корректор,3. Гирняк
Редактор Н. Горв ат
Заказ 3907/12
Тир аж 974 Подписное
ВНИИПИ Государственного комитета СССР о ло делам изобретений и открытий
113035, I"îñêâà, Ж-35, Раушская наб., д. 4/5
, Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
Изобретение относится к металлообработке.
Целью изобретения является повышение стойкости резца за счет умень-!
-шения остаточных напряжений в режущей пластине.

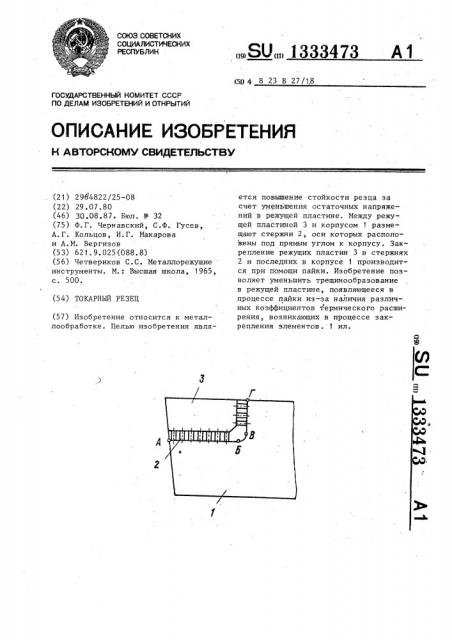

t. На чертеже схематически изображен резец.
Токарный резец состоит из корпуса
1, стержней 2 и режущей пластины.3, Оси стержней расположены, под прямым углом к опорным поверхносТям АБ и
ВГ гнезда корпуса 1.
Резец собирают следующим образом.
К опорным поверхностям AS и ВГ гнезда корпуса 1 закрепляются стержни 2. На стержни 2 устанавливаются режущая пластина 3 и закрепляется к ним и корпусу 1 посредством пайки.
Предлагаемый резец позволяет уменьшить трещинообразование в режу- щей пластине за счет уменьшения остаточных напряжений, возникающих в процессе пайки режущей пластины к корпусу иэ-за наличия у них разных коэффициентов термического расширения.
10 Формула изобретения
Токарный резец, содержащий корпус и опорные элементы, жестко связанные с корпусом .и режущей пластиной, о т— л и ч а ю шийся тем, что, с целью повышения стойкости резца за счет уменьшения остаточных напряжений в режущей пластине, опорные элементы выполнены в виде стержней, оси которых расположены под прямым углом к корпусу.
