Устройство для масштабного перевода линейных величин

Устройство для масштабного перевода линейных величин

Иллюстрации

Показать все

Реферат



Изобретение предназначено для вьшолнения чертежно-разметочных работ и направлено на повьшение удобства в работе. Упругррастяжимая элас тичная лента 2 соединена с нерастяжимой линейкой 1 посредством имеющегося с одной ее стороны клеевого .покрытия. Последовательно растягивая упругорастяжимую эластичную ленту 2 на отрезках ее длины и поджимая ее к нерастяжимой линейке 1,для обеспечения прилипания в конце этих отрезков добиваются закрепления растянутой эластичной ленты 2 на нерастяжимой линейке 1. 2 ил. ./ 00 САЭ О) О

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (!9) (И) А1 (5D 4 В 43 L 13/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOlNY СВИДЕТЕЛЬСТВУ

ы,1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4049514/28- 12 (22) 14.01. 86 (46) 30.08.87. Бюл, ф 32 (72) В.В.Чусов (53) 744.3(088.8) (56) Авторское свидетельство СССР

У 867697, кл. В 43 L 13/00, 1980. (54) УСТРОЙСТВО ДЛЯ МАСШТАБНОГО ПЕРЕВОДА ЛИНЕЙНЫХ ВЕЛИЧИН (57) Изобретение предназначено для выполнения чертежно-раэметочных работ и направлено на повьппение удобства в работе. Упругорастяжимая эластичная лента 2 соединена с нерастяжимой линейкой 1 посредством имеющегося с одной ее стороны клеевого ,покрытия. Последовательно растягивая упругорастяжимую эластичную ленту

2 на отрезках ее длины и поджимая ее к нерастяжимой линейке 1,для обеспечения прилипания в конце этих отрезков добиваются закрепления растянутой эластичной ленты 2 на нерастяжимой линейке 1. 2 ил. формула изобретения

Составитель С.Москалев

Техред M,Äèäüæ

Редактор Н.Швыдкая

Корректор И.Муска

Заказ 3916/18 Тираж 329

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035,Москва, R-35,Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, н я 4

13

Изобретение относится к оргтехнике и предназначено для выполнения чертежно-разметочных работ.

Цель изобретения- повышение удобства в работе.

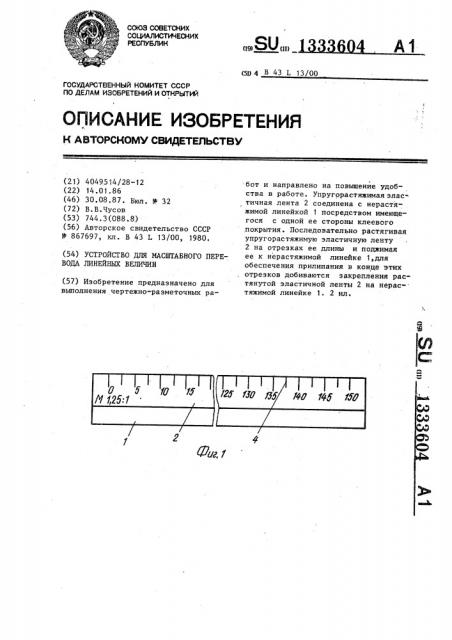

На фиг. 1 изображено устройство, вид спереди; на фиг. 2 — то же,план.

Устройство содержит нерастяжимую лийейку 1и линейку,. выполненную в виде упругорастяжимсФ эластичной ленты 2, соединенной с нерастяжимой линейкой 1 посредством имеющегося с одной ее стороны клеевого покрытия

3, -которое обеспечивает быстроразьемное соединение эластичной ленты

2 на ее растянутых отрезках длины

sa счет прилипания.Линейные масштабные величины изображены на шкалах 4.

При работе с устройством совмещают начало отрезка с нулевым делением шкал 4 нерастяжимой линейки 1 и эластичной ленты 2.При этом конец эластичной ленты 2 поджимают к нерастяжимой линейке 1 той стороной, которая имеет клеевое покрытие 3, 33604 2 обеспечивая тем самым ее прилипание в этом месте к нерастяжимой линейке

1. Затем растягивая последовательно эластичную ленту 2 на отрезках

5 ее длины и поджимая ее к нерастяжимой линейке 1 в конце этих отрезков, обеспечивают закрепление элас-. тичной ленты 2 на всей заданной длиУстройство для масштабного перевода линейных величин, содержащее нерастяжимую линейку и линейку,выполненную в виде упругорастяжимой эластичной денты, соединенной с нерастяжимой линейкой с возможностью закрепления ее растянутой-на всей длине на,нерастяжимой линейке, о тл и ч а:ю щ е е с я тем,что, с целью повышения удобства в работе,. лента выполнена с возможностью закрепления на нерастяжимой линейке

25 дополнительно и на растянутых отрезках своей длины.
