Влагостойкие обои

Влагостойкие обои

Иллюстрации

Показать все

Реферат



Изобретение относится к целлюлозно-бумажной промьшшенности и поз , воляет повысить качество обоев за счет увеличения их влагостойкости и воздухопроницаемости при одновременном снижении себестоимости. На грунтованную бумагу-основу последовательно наносят печатную краску и полимерное покрытие, вьтолненное из сополимера 50-60% метилакрилата с 40- 50% метилметакрилата и тройного сополимера 51-59% бутилакрилата, 40-46% метилметакрилата и 1-3% метакриловой кислоты, модифицированно го 1,94-9,90% полиметилйилоксана и 0,06-0,30% олкилфенилового эфира полизтиленгликоля, взятых от массы сопблимера. При зтом модифицированный тройной сополимер и сополимер метакрилата и метилметакг рилата взяты в следующем соотношении соответственно, мас.%: 68,0-79,8 и 20,2-32,0, 2 табл. (Л 00 со 00 СА 4;:

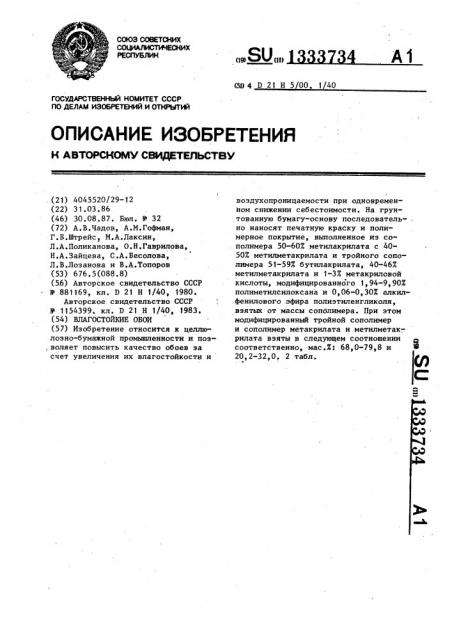

СОЮЗ СОВЕТСНИХ

РЕСПУБЛИК (191 (111 (59 4 D 21 Н 5/00, 1/40

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ.(21) 4045520/29-12 (22) 31.03.86 (46) 30.08.87. Бюл. й- 32 (72) А.В.Чадов, А.M.Гофман, Г.Б.Штрейс, M.À.Äàêñèí, Л.А.Поликанова, О.Н.Гаврилова, Н.А.Зайцева, С.А.Бесолова, Л.В.Лозанова и В.А.Топоров (53) 676.5(088.8) (56) Авторское свидетельство СССР

Р 881169, кл. D 21 Н 1/40, 1980.

Авторское свидетельство СССР

У 1154399. кл. D 21 Н 1/40, 1983. (54) ВЛАГОСТОЙКИЕ ОБОИ (57) Изобретение относится к целлюлозно-бумажной промышленности и поз,воляет повысить качество обоев sa счет увеличения их влагостойкости и воздухопроницаемости при одновременном снижении себестоимости. На грунтованную бумагу-основу последовательно наносят печатную краску и полимерное покрытие, выполненное из со. полимера 50-60Х метилакрилата с 4050Х метилметакрилата и тройного сополимера 51-59Х бутилакрилата, 40-46Х метилметакрилата и 1-ЗХ метакриловой кислоты, модифицированного 1,94-9,90Х полиметилсилоксана и 0,06-0,30Х алкилфенилового эфира полиэтиленгликоля, взятых от массы сопблимера. При этом модифицированный тройной сополимер и сополимер метакрилата и метилметак-, рилата взяты в следующем соотношении соответственно, мас.Х: 68,0-79,8 и

20,2-32,0, 2 табл.

13 333 734

20, 2-32,0

Изобретение относится к влагоСтойким обоям и может быть использовано в целлюлозно-бумажной промпнленности, Цель изобретения — повышение качества обоев за счет увеличения их влагостойкости и воздухопроницаемости при одновременном снижении себестоимостии 10

Изобретение иллюстрируется следующими примерами. . Пример 1. Влагостойкие обои состоят из грунтованной бумаги-основы (состав грунта-пигмент, наполнитель — 15 каолин, диспергатор — полифосфат натрия, связующее — бутадиенстирольный латекс и казеин) с последовательно нанесенным на нее слоем печатной краски (состав краски - пигмент, наполни- О тель — каолин, диспергатор — полифосфат натрия, связующее Na карбоксиметилцеллюлоза и вода) и поверхностного полимерного покрытия, состав которого приведен в табл. 1, ?5

Покрытие наносят иэ водных эмульсий указанных полимеров, полученных в присутствии эмульгаторов — сульфоэтилированного диалкилфенола, натриевой соли алкилсульфоната и смеси нат- 30 риевых солей алкилбензолсульфоновых, кислот на обоепечатной машине с воздушным шабером, скорость нанесения

110-115 м/мин. После нанесения обои сушат при 110-120 С. Масса наноса и свойства получаемого покрытия даны в табл. 2 °

Пример 2-12. Влагостойкие обои получают по технологии, описанной в примере 1, состав поверхностных полимерных покрытий дан в табл.1, масса наноса и свойства — в табл.2.

Пример 13 (известный). Влагостойкие обои получают по примеру 1.

Состав поверхностного полимерного покрытия следующий, мас..ч.: сополимер— бутилакрилат (б.а.), метилакрилат (м.а.) и метакриловой кислоты (м.à„K„) при их соотношении 55:43:2 — 100, эмульгатор — сульфоэтилированный диалкилфенол 2, полиэтиленгликоль 3.

Пример 14 ° Влагостойкие обои получают по примеру 1. Состав полимерного покрытия следующий, мас.ч.: состав по примеру 13 65, каолин — 35.

Свойства и масса наноса,цаны в табл. 2.

Анализ табл. 2 показывает, что предлагаемые обои по сравнению с известными (пример 13) обладают более высокой воздухопроницаемостью (1,82,0 раза выше) и влагостойкостью (в 1,9-2 раза выше) . Кроме того", вследствие увеличения стабильности покрытия полностью исключается брак, что приводит к уменьшению себестоимости обоев в 1,9-2 раза.

Сравнение свойств предлагаемых обоев с обоями, полученными по примеру 14, показывает, что воздухопроницаемость предлагаемых обоев в 1,82,0 раза, .влагостойкость в 7 — 8 раэ выше.

Использование состава при значениях содержаний компонентов, выходящих за указанные как по содержанию компонентов, так и по составу мономеров в сополимере (примеры 5-12), приводят либо к резкому падению качества (примеры 6, 8, 11), либо к большому браку и как следствие к увеличению себестоимости (примеры 5, 7, 9, 10, 12) .

Формула изобретения

Влагостойкие обои, состоящие из грунтованной бумаги-основы с последовательно нанесенными на нее слоями печатной краски и полимерного покрытия на основе тройного сополимера бутилакрилата, метилметакрилата и метакриловой кислоты, о т л и ч а ющ и е с я тем, что, с целью повышения качества обоев за счет увеличения нх влагостойкости и воздухопроницаемости при одновременном снижении себестоимости, полимерное покрытие дополнительно содержит сополимер 5060 метилакрилата с 40-50% метилметакрилата, а в качестве тройного сополимера — сополимер 51-59 . бутилакрилата, 40-46% метилметакрилата и 1-З метакриловой кислоты, модифицирован- ный полиметилсилоксаном, в количестве

1,94-9,90% и алкилфениловым эфиром полиэтиленгликоля в количестве 0,060,30, взятых от массы сополимера, при следующем соотношении компонентов, мас. :

Модифицированный тройной сополимер 68,0-79,8

Сополимер метакрилата и метилметакрилата

1333734 о о и и и и И и и е ф

И - Ю., . И

О О И . И И И И И И Л

Е И И И И И И И И а ф о м м ф м м в ф м и Ф Ф Ф ю м

И В Ф И И . » И ф О И И

И И И ф И И

И а ф Е Е о м о о о о

1 1 1 В 1 I l В

О О О С3 О О О О ф о

1 В о о м °

1 В о о

И

CO В» Ch Ю

1 В 1 В о

Ol О Юь

1 В . В м О1

Ch Ch O

В 1 В

М CV М

В 1

О О ° И О О О О

В .а 1 В 1 I I В

Ch л g ф сп в eo ce ao ф ф 0 Ch Ф Ch о м ф о

В 1 1 а ф ф О сО

Оь Ch CO Ch ф Ф

1 1

И

° м м о в Ф ф

1 а

-Ф

CV CV м а 1.м

° В

В В

В В

Д Я Pv

° ф

В В В ф Ch 01 О л Л

Ф ° ct а В

И И

Л .ЛВ л . л

1 1 ф л .л л л

1 В

4и ф л ф в о

fe а1 л

Д 1

lg IO

2 о М Ф сю О ! е

Таблица2

1333734

Величина брака, Ж

Воздухопроницаемость

cM/ñ 10З

Устойчивость к влажному истиранию, число циклов

/р 100 г/см2

Пример Масса наноса, г/м

1 7

2 8

3 9

4 8

5 8

6 .7

7 8

8 9

9 9

10 8

11 9

12 7

13 . 9 . 14 12

Отсутствует 200

200

190

190

200

Отсутствует 35

35 180

Отсутствует 35

10

50

100

20

90

100

30

Составитель М.Воеводина

Редактор М.Недолуженко Техред М.Дидык Корректор М.Шароши

Заказ 3928/25 Тираж 340 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г.Ужгород, ул,проектная, 4
