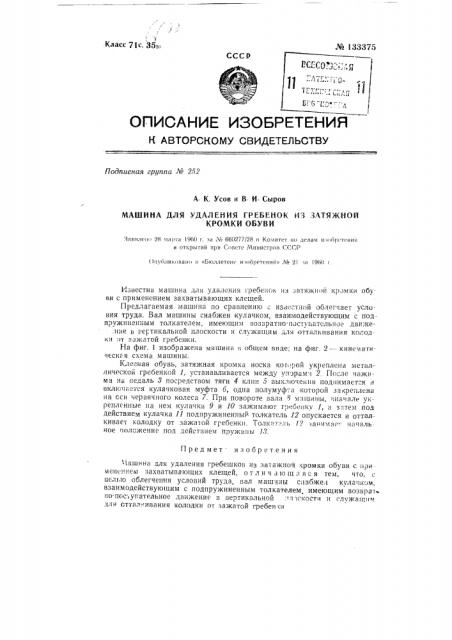

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная грдппа Ло 252

А К. Усов и В И Сыров

МАШИНА ДЛЯ УДАЛЕНИЯ ГРЕБЕНОК ИЗ ЗАТЯЖНОЙ

КРОМКИ ОБУВИ

Заяв >ен» 28 марта 1960 е, ва ЛЪ 660277/28 в Кок>итст >к> делал> и»н>реа енин и открытий при Говсте Министров ГГГР (>пуп>ликовал<> в «Бк>ллетене инобрет(ний»,(>(о 2(>а (960

Известна машина для удаления гребенок из -.атяжн»й кромки обу ви с применением захватывающих клещей.

Предлагаемая машина по сравнению извес11(о((облегчаег условия труда. Вал машины снабжен кулачком, взаимодействующим с подпрчжине(п(ым толкателеы, имеющим возвратно поступательное дви ке.((; å в вертикальной плоскости и служащим для отталкивания когодки:>т злкатой гребенки.

На фиг. 1 изображена машина и общем виде; на фиг. 2 — кинематическая схема машины.

Клееная обувь, затяжная кромка носка ког.рой укреплена металлической гребенкой 1, устанавливается между упэрамч 2 После нажима на педаль 3 посредством тяги 4 клин 5 выклю>(ения поднимает"я и включается кулачковая муфта 6, одна полумуф ;à которой закреплена на сси червячного колеса 7. При повороте вала о машины,,начале укрепле(п(ые на нем кулачки 9 и 10 зажимают гр бенку 1, и затем под действием кулачка 11 подпружиненный толкатель 12 опускается и отталкивает колодку от зажатой г|.ебенки. Толкат..ль 12 занимав". начальное поло>кение под действием пружины 1>.

Предмет изобретения 1ашина для удаления гребешков из зат.(жнои кромки обуви с при менением захватывающих клещей, отличающаяся тем, что, с пе;(ь(о облегчения условий труда, вал машины снабжен кулачком, взаимодействующим с подпружиненным толкателем, имеющим возвра1Но-ïññ. упательное движение в вертикальной .-T11oкости и служапгн . для оттал: ивания колодки от зажатой гребенки
