Реферат



Изобретение м.б. использовано в установках для наземного контроля кабин самолетов на герметичность. Цель изобретения - расширение диапазона работы установки. Линия нагнетания (ЛН)2 компрессора 1 снабжена регулятором 7 давления с выпускным клапаном, через которые активное сопло эжектора 5 соединено с ЛН 2. Теплообменник 3 установлен на ЛН и подключен по охлаждаемой среде к потребителю, а по охлаждающей - к входу вентилятора 4. При повышении давления в кабине и срабатывании регулятора 7 сжатый воздух из ЛН 2 подается в активное сопло эжектора 5, что способствует снижение мощности, потребляемой вентилятором для просасывания-воздуха через теплообменник. I ил. (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН. (19) (11) и 4 F 04 D 25/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К Д BTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 3971671/25-06 (22) 17. 10. 85 (46) 30.08.87. Бюл. ¹ 32 (72) А.А. Орлов и С.Н. Абдуллаев (53) 621.515 (088.8) (56) Авторское свидетельство СССР

¹- 99893, кл. F 04 F 5/08, 1951. (54) КОМПРЕССОРНАЯ УСТАНОВКА (57) Изобретение м.б. использовано в установках для наземного контроля кабин самолетов на герметичность.

Цель изобретения — расширение диапазона работы установки. Линия нагнетания (ЛН)2 компрессора 1 снабжена регулятором 7 давления с выпускным клапаном, через которые активное сопло эжектора 5 соединено с ЛН 2.

Теплообменник 3 установлен на ЛН и подключен по охлаждаемой среде к потребителю, а по охлаждающей — к входу вентилятора 4. При повышении давления в кабине и срабатывании регулятора 7 сжатый воздух из ЛН 2 подается в активное сопло эжектора 5, что способствует снижение мощности, потребляемой вентилятором для просасывания воздуха через теплообменник.

1 ил.

1333852

Составитель О. Сапунов

Редактор И. Рыбченко Техред В.Кадар КорректорЛ. Пилипенко

Заказ 3939/31 Тираж 574 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно †полиграфическ предприятие, r. Ужгород, ул. Проектная, 4

Изобретение относится к компрессо-, ростроению, в частности к компрес-. сорным установкам для наземного контроля кабин самолетов на герметичность.

Цель изобретения — расширение диапазона работы компрессорной установки 1

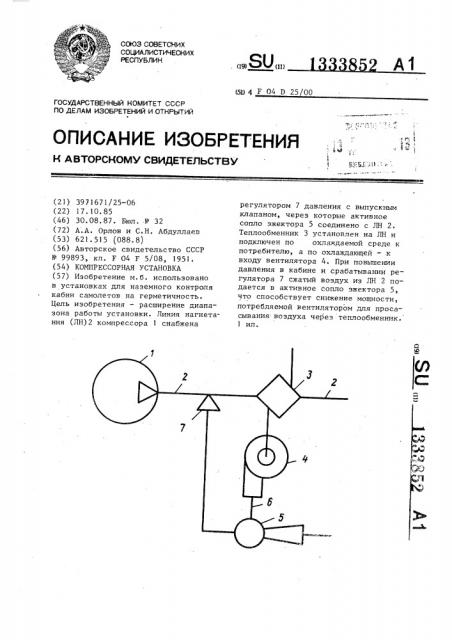

На чертеже изображена схема компрессорной установки.

Компрессорная установка содержит компрессор 1 с линией 2 нагнетания, установленный на ней теплообменник 3, подключенный по охлаждаемой среде к потребителю, а по охлаждающей — к вентилятору 4, и эжектор 5, активное сопло которого соединено с линией 2 нагнетания, а пассивнее сопло- с вы ходом 6 вентилятора 4, причем линия

2 нагнетания снабжена регулятором 7 давления с выпускным клапаном, активное сопло соединено с линией 2 нагнетания через выпускной клапан, а теплообменник 3 по охлаждающей среде подключен к входу вентилятора 4.

Установка работает следующим образом.

Сжатый воздух подается компрессором 1 по нагнетательной линии 2 в теплообменник 3, где он охлаждается, далее — к потребителю (в кабину летательного аппарата), Величина дав вЂ, лення в кабине летательного аппарата и скорость его нарастания определяются регулятором 7. Вентилятор 4 про— сасывает охлаждающий воздух через теплообменник 3 и затем сбрасывает

5 в атмосферу через пассивное сопло эжектора 5.

При срабатывании выпускного клапана регулятора 7 сжатый воздух из линии 2 подается в активное сопло эжектора 5. Это способствует снижению мощности, потребляемой вентилятором

4 для просасывания воздуха через теплообменник 3.

Ф о р м у л а и.з о б р е т е н и я

Компрессорная установка, содержащая компрессор с линией нагнетания, установленный на ней теплообменник, подключенный по охлаждаемой среде к потребителю, а по охлаждающей — к вентилятору, и эжектор, активное сопло которого соединено с линией

25 нагнетания, а пассивное — с выходом вентилятора, отличающаяся тем, что, с целью расширения диапазона работы, линия нагнетания снабжена регулятором давления с выЗо пускным клапаном и активное сопло соединено с линией нагнетания через выпускной клапан, а теплообменник по охлаждающей среде подключен к входу вентилятора.
