Реферат



Изобретение относится к энергетике и м,б. использовано при автоматическом розжиге горелок котлоагрегатов. Изобретение позволяет повысить надежность . Возвратный механизм выполнен 18 f 9 8 7 tf S s ../.LJ..L..J, в виде автономного пневмоцилиндра (ГЩ) 13 с поршнем 11, соединенным с тоководом 6 посредством гибкой тяги .8. Источник 22 электропитания подключен к ПЦ 13, который в свою очередь электрически последовательно соединен со своим поршнем 1I, гибкой тягой 8 и тоководом 6, размещенным в стволе 2 ПЦ 1 прямого хода. Ствол 2 содержит камеру (К) 3 зажигания. При необходимости ввода К 3 зажигания запальника в зон у распыла через штуцер 18 в ПЦ 1 подается пар низких параметров. При необходимости вывода К 3 зажигания запальника из зоны распыла топлива пар подается в ГЩ 13 через штуцер 19. 1 ил. tf S s ..L..J, 2 3 I (Л С со оо со ;о ел

СОЮЗ СОВЕТСКИ)<

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU»133 (51) 4 F 23 Q 21/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Н ABTOPCHGMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2 1) 4068260/28-06, (22) 26.02.86 (46) 30 . 08. 87 . Вюл. 1 - 32 (71) Западный филиал Всесоюзного теплотехнического научно-исследовательского института им. Ф,Э.Дзержинского (72) А.А.Томашев (53) 683.955.2(088,8) (56) Авторское свидетельство СССР

N - 1023174, кл. F 23 Q 21/00, 1979. (54) ДИСТАНЦИОННЬ11 ЭЛЕКТРОЗАПАЛЬНИК (57) Изобретение относится к энергетике и м„б, использовано при автоматическом розжиге горелок котлоагрегатов.

Изобретение позволяет повысить надежность. Возвратный механизм выполнен в виде автономного пневмоцилиндра (ПЦ) 13 с поршнем 11, соединенным с тоководом 6 посредством гибкой тяги . 8. Источник 22 электропитания подключен к ПЦ !3, который в свою очередь электрически последовательно соединен со своим поршнем 11, гибкой тягой 8 и тоководом 6, размещенным в стволе

2 ПЦ 1 прямого хода. Ствол 2 содержит камеру (К) 3 зажигания, При необходимости ввода К 3 зажигания запальника в зону распыла через штуцер 18 в ПЦ

1 подается пар низких параметров. При необходимости вывода К 3 зажигания эапальника из зоны распыла топлива пар подается в ПЦ 13 через штуцер 19. с е

1 ил.

2 перемещается вперед на заданное расстояние, перемещая ствол 2 запальника. Одновременно вместе с поршнем 4 двигается вверх по пневмоцилиндру 13 поршень 11, увлекаемый тягой 8. После установки запальника в рабочее положение подача пара через штуцер 18 прекращается. Пар (сжатый воздух) из пневмоцилиндра 1 в пневмоцилиндр

13 практически не проходит, так как сальник 20 плотно облегает тягу 8.

При необходимости вывести камеру

3 зажигания запальника из зоны распыла топлива пар (сжатый воздух) подается в пневмоцилиндр 13 через штуцер 19. Поршень 11 под давлением рабочей среды перемещается, двигаясь до прокладки 25, возвращая поршень 4 и ствол 2 запальника в исходное положение, Электрическое питание камеры 3 зажигания осуществляется следующим образом: замыкается контакт 26, и ток от источника 22 по кабелю 23, через контакт 24, пневмоцилиндр 13, поршень ll, клемму 10, гибкую тягу

8, токовую клемму 7 и центральный токовод 6 поступает в камеру 3 зажигания.

Дистанционный электрозапальник, содержащий поршневой пневмоцилиндр и размещенный в нем ствол с тоководом, а также возвратный механизм и источник электропитания, о т л и ч а ю - шийся тем, что, с целью повыше-.. ния надежности, возвратный механизм выполнен в виде автономного пневмоцилиндра с поршнем, соединенным с тоководом посредством гибкой тяги, причем источник электропитания подключен к этому пневмоцилиндру, который в свою очередь электрически последовательно соединен со своим поршнем, гибкой тягой и тоководом.

Составитель Э.Языков

Техред М.Моргентал Корректор А.Обручар

Редактор Л. Веселовская

3948/37 Тираж 494 Подписное. ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ.Производственно-полиграфическое предприятие, r. Ужгород> ул, Проектная, 4

13339

Изобретение относится к энергетике и может быть использовано при автоматическом розжиге горелок котлоагрегатов.

Целью изобретения является повышение надежности.

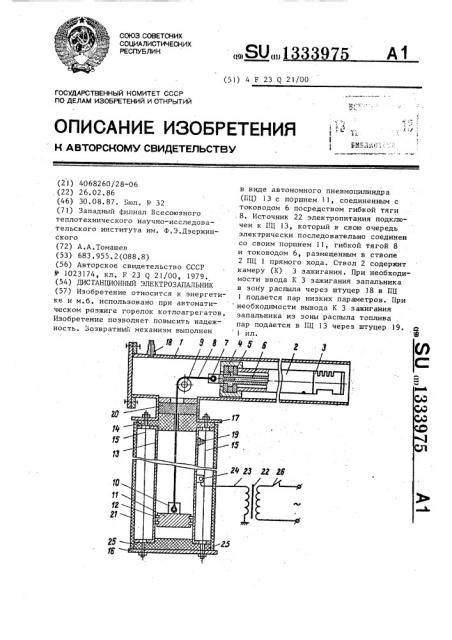

На чертеже изображен дистанционный электрозапальник, продольный разрез.

Дистанционный злектрозапальник содержит поршневой пневмоцилиндр 1 прямого хода, в котором помещен ствол

2 с камерой 3 зажигания, соединенный с поршнем 4, в котором на изоляторах

5 размещен центральный токовод 6, соединенный с токовой клеммой 7, на которой закреплен конец гибкой тяги

8, перекинутой через ролик 9 и закрепленной вторым концом на клемме

10 поршня 11 с кольцами 12, расположенного в автономном пневмоцилиндре

13 обратного хода. Пневмоцилинд 13 соединен механически с пневмоцилиндром 1 через изолирующую втулку 14 посредством стяжек 15, воздействующих 2S на опорное кольцо 16 и фланец 17.

Пневмоцилиндры 1 и 13 снабжены впускными штуцерами 18 и 19 соответствен но и разделены сальником 20.

Пневмоцилиндр 13 заключен в изоляционный кожух 21, соединен с источником 22 тока кабелем 23 через клем- Ф о р м у л а и з о б р е т е н и я му 24 и электрически изолирован от опорного кольца 16 прокладкой 25. Источник 22 тока включается в сеть

35 контактом 26.

Дистанционный электрозапальник работает следующим образом.

В исходном состоянии (до начала пуска котлоагрегата) камера 3 зажига- 40 ния запальника выведена из зоны распыла топлива, запальник находится в положении, изображенном на чертеже.

При необходимости ввести камеру 3 зажигания запальника в зону распыла топлива через штуцер 18 в пневмоцилиндр 1 подается пар низких параметров (или сжатый воздух). Поршень 4
