Способ вентиляции производственного помещения

Способ вентиляции производственного помещения

Иллюстрации

Показать все

Реферат



Изобретение позволяет повысить экономичность способа. Подачу потока воздуха в помещение (П) 1 осуществляют через вертикальные плоские насадки 4 плоскими вертикальными струями. В рабочей зоне 3 П 1 струи перемещают однонаправленно по окружности с образованием циркуляционного кольца. Твердые частицы пыли вовлекаются в кольцо, отбрасываются к стенкам П 1, оседают в нижней зоне по периферии П 1 и удаляются из него через вытяжную шахту 9. Теплый воздух вытесняется в верхнюю зону П 1 и удаляется из него через лестничный проем 14, расположенный по периферии П 1. 2 ил. с $ ;/ 9(/е.г

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (11) Al (5l) 4 F 24 F 7/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Щие. Л

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К АВТОРСКОМ У СВИДЕТЕЛЬСТВУ (21) 3883581/29-06 (22) 10,04.85 (46) 30.08.87. Бюл. У 32 (71) Волгоградский алюминиевый завод (72) Д,П.Александров (53) 697.92(088.8) (56) Пчелкин Ю,Н. и Сорокин А,И.

Устройства и оборудование для регулирования микроклимата в животноводческих помещениях. М.: Россельхозиздат, 1977, с. 58. (54) СПОСОБ ВЕНТИЛЯЦИИ ПРОИЗВОДСТВЕННОГО ПОМЕЩЕНИЯ (57) Изобретение позволяет повысить экономичность способа. Подачу потока воздуха в помещение (П) 1 осуществляют через вертикальные плоские насад ки 4 плоскими вертикальными струями.

В рабочей зоне 3 П 1 струи перемещают однонаправленно по окружности с образованием циркуляционного кольца.

Твердые частицы пыли вовлекаются в кольцо, отбрасываются к стенкам П 1, оседают в нижней зоне по периферии

П 1 и удаляются из него через вытяжную шахту 9, Теплый воздух вытесняется в верхнюю зону П 1 и удаляется из него через лестничный проем 11, расположенный по периферии П 1. 2 ил. l

1333

Изобретение относится к вентиляции и может быть использовано для организации воэдухообмена в производственных помещениях, имеющих теплои пылевыделения, 5

Целью изобретения является повышение экономичности.

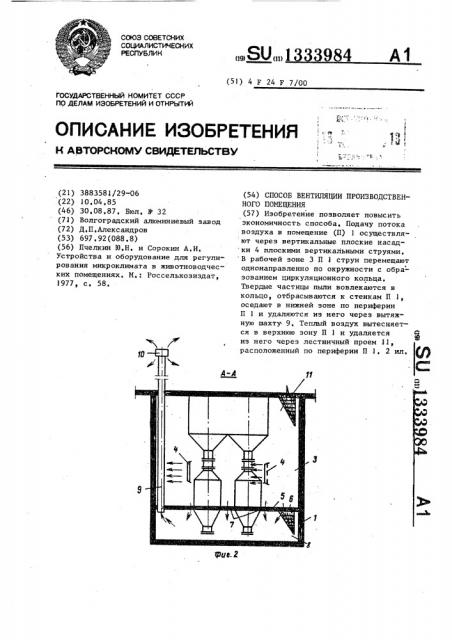

На фиг.l изображено устройство, реализующее предложенный способ, вид в плане; на фиг,2 — разрез А-А на фиг,l.

Устройство, реализующее способ вентиляции, содержит расположенные в помещении 1 с технологическим оборудованием 2, выделяющим пылевые загрязнения, в рабочей зоне 3 равномерно по окружности плоские однонаправленные вертикальные насадки 4., под" ключенные к вентиляционной системе с вентагрегатом и устройствами для обработки приточного воздуха (не показаны). В нижней зоне помещения

1 расположено вытяжное перекрытие 5 с вытяжными проемами 6 и 7, образую- 25 щее вытяжной подвал 8, в верхей зоне помещения 1 установлена вытяжная шахта 9, один конец которой выведен за пределы помещения 1 и снабжен дефлектором 1О, а другой сообщен с вытяжным подвалом 8. Помещение 1 имеет лестничный проем 11.

Способ осуществляется следующим образом, При помощи вентилятора (не показан)

35 подают поток воздуха, обработанный в устройстве для обработки воздуха (не показано), через вентиляционную систему (не показана) в помещение 1, распределяют его по рабочей 4р зоне 3 помещения 1 через вертикальные плоские насадки 4 плотными верти984 2 кальными струями, перемещают их однонаправлено по окружности с образованием циркуляционного кольца ° При этом происходит закрутка потока по помещению. Твердые частицы пыли, выделяемые при работе технологического оборудования 2, вовлекаются в циркуляционное кольцо, отбрасываются к стенкам помещения 1, оседают в нижней зоне по периферии помещения 1, откуда удаляются через вытяжную шахту 9. Теплый воздух вытесняется в верхнюю зону помещения 1 и удаляется наружу через лестничный проем ll> расположенный по периферии помещения

l. Более тяжелые частицы пыли, выделяемые при работе технологического оборудования 2, удаляются через проемы 7, выполненные в вытяжном.перекрытии 5 в непосредственной близости от оборудования 2, Формула изобретения

Способ вентиляции производственного помещения с тепло- и пылевьщелениями путем принудительной подачи в помещение потока воздуха, распределения его по помещению и удаления загрязненного воздуха, о т л и ч а ю— шийся тем, что, с целью повышения экономичности, подачу потока воздуха осуществляют плоскими вертикальными струями, распределение производят в рабочей зоне помещения. путем однонаправленного перемещения струй по окружности с образованием циркуляционного кольца, а удаление загрязненного воздуха осуществляют по периферии помещения иэ его верхней и нижней зон.! 333984
