Устройство для циклических испытаний пленочных образцов

Устройство для циклических испытаний пленочных образцов

Иллюстрации

Показать все

Реферат



Изобретение относится к прочностным испытаниям при циклических нагрузках пленочных материалов двухосным растяжением. Цель изобретения повышение -точности за счет повьшения однородности деформации рабочей части образца. На цилиндрическую камеру 1 со стороны открытого торца натягивают образец 4 и закрепляют зажимом 11. Камеру заполняют жидкостью под давлением, пульсацию которого осуществляют путем колебания в осевом направлении дна камеры в виде мембраны 7. В случае испытаний образцов на виброползучесть падение давления в камере 1 компенсируют уменьшением ее объема за счет смещения среднего положения мембраны 7 либо добавляют через магистраль 9 в камеру дополнительную жидкость. 2 з.п. ф-лы. 1 ил. с 9 (Л ±-т 2

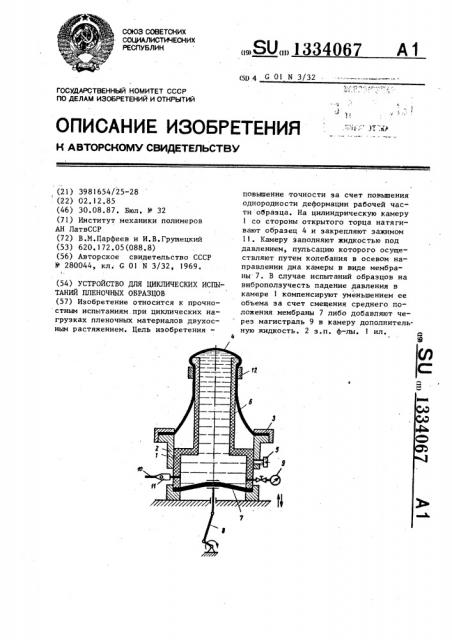

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (5U 4 С 01 N 3/32

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3981654/25-28 (22) 02. 12.85 (46) 30.08.87. Бюл. М 32 (71) Институт механики полимеров

АН ЛатвССР (72) В.M.Ïàðôååâ и И.В.Груиецкий (53) 620.)72.05(088.8) (56) Авторское свидетельство СССР

М 280044, кл. G 01 N Э/Э2, 1969.

I .. (54) УСТРОЙСТВО ДЛЯ ЦИКЛИЧЕСКИХ ИСПЫ-.

ТАНИЙ ПЛЕНОЧНЫХ ОБРАЗЦОВ (57) Изобретение относится к прочностным испытаниям.при циклических нагрузках пленочных материалов двухосным растяжением. Цель изобретения—

SU» 1334067 A 1 повышение точности за счет повьппения однородности деформации рабочей части образца. На цилиндрическую камеру

l со стороны открытого торца натягивают образец 4 и закрепляют зажимом

11 ° Камеру заполняют жидкостью под давлением, пульсацию которого осуществляют путем колебания в осевом направлении дна камеры в виде мембраны 7. В случае испытаний образцов на виброползучесть падение давления в камере 1 компенсируют уменьшением ее объема за счет смещения среднего положения мембраны 7 либо добавляют че" рез магистраль 9 в камеру дополнительную жидкость. 2 з.п. ф-лы. I ил.

1334067

Формула и э обретения

Составитель Д.Поспелов

Редактор А.Orap Texpep, М.Ходанич Корректор В.Гирняк

Заказ 3957/41 Тираж 776 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Проиэводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к устройст вам для усталостных испытаний пленочных материалов при двухосном растяжении.

Цель изобретения — повышение точности за счет повышения однородности деформации рабочей части образца.

На чертеже изображено устройство, общий вид.

Устройство содержит заполненную жидкостью цилиндрическую камеру l на которую надета втулка 2 с захватом

3 для образца 4, закрепленного по круговому контуру, и фиксатором 5.

Выполнение камеры двухступенчатой с предназначенной для взаимодействия с образцом ступенью 6 меньшего диаметра позволяет обеспечивать повышение" точности при одновременном уменьшении габаритов камеры. Дно камеры 1 выполнено в виде гибкой мембраны 7, связанной с механизмом 8 ее осевых колебаний. Давление в камере контролируется датчиком 9, Для заполнения камеры жидкостью предусмотрена магистраль 10, сообщающаяся с камерой через электромагнитный клапан ll, Для закрепления образца в натянутом состоянии предусмотрен дополнительный зажим 12, выполненный в виде прижимаюфего образец 4 к камере хомута, Устройство работает следующим образом.

Образец 4 закрепляют по круговому контуру в захвате 3 и перемещением втулки 2 задают ему необходимую начальную деформацию, зафиксировав ее фиксатором 5. Хомутом 12 зажимают образец в натянутом состоянии и подают в камеру жидкость через магист. раль 10. С помощью механизма 8 возвратно-поступательного движения обеспечивают заданную пульсацию давления жидкости путем регулирования ее хода.

При испытаниях на виброползучесть постоянство давления обеспечивают путем смещения среднего положения мембраны 7 при ее колебании, например, осевым перемещением камеры относительно основания механизма возвратнопоступательного движения либо нагнетанием в камеру через магистраль 1О

10 дополнительной жидкости, т.е. уменьшением объема камеры либо увеличением в ней количества жидкости.

1. Устройство для циклических испытаний пленочных образцов при двухосном растяжении, содержащее заполненную жидкостью камеру в виде стака20 на, открытый торец которого предназ- начен для взаимодействия с поверхностью образца, сообщенный с камерой пульсатор давления и зажим образца по круговому контуру, о т л и ч а25 ю щ е е с я тем, что, с целью повышения точности за счет повышения однородности деформации рабочей части образца, оно снабжено охватывающей камеру с воэможностью взаимного осевого перемещения втулкой с фиксатором, на которой установлен зажим, дно стакана выполнено в виде гибкой мембраны, а пульсатор давления выполнен в виде механизма ее колебаний в направлении оси стакана.

2. Устройство по п. 1, о т л ич а ю щ е е с я тем, что оно снабжено дополнительным зажимом образца, выполненным в виде охватывающего стакан со стороны его открытого торца

40 хомута.

3. Устройство по и. 1, о т л и— ч а ю щ е е с я тем, что стакан выполнен двухступенчатым со ступенью

45 меньшего диаметра со стороны его открытого торца
