Индуктор для намагничивания и термомагнитной обработки @ - полюсных с четным числом полюсов роторов электрических машин

Индуктор для намагничивания и термомагнитной обработки @ - полюсных с четным числом полюсов роторов электрических машин

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике и может быть использовано при изготовлении многрполюсных роторов электрических машин. Целью изобретения является повьшение магнитных свойств магнитов. Индуктор состоит из токонесущих стержней, установленных параллельно оси индуктора на одинаковом расстоянии от нее. Все стержни соединены последовательно так, что на одном торце индуктора стержни, относящиеся к одному полюсу, попарно соединены друг с другом, а на другом торце индуктора первый и

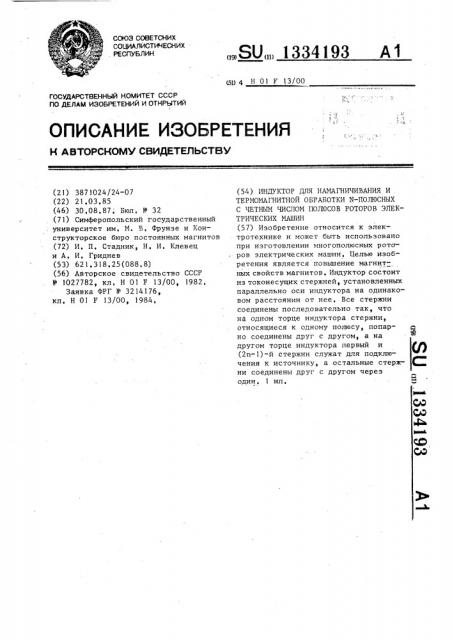

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ . РЕСПУБЛИН

„,SU, 1334193 А1 (5D 4 Н 01 F 13/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3871024/24-07 (22) 21,03.85 (46) 30,08,87; Бюл. Р 32 (71) .Симферопольский государственный университет им, М. P., Фрунзе и Конструкторское бюро постоянных магнитов (72) И. П, Стадник, Н, И. Клевец и А. И. Гриднев (53) 621.318.25(088.8) (56) Авторское свидетельство СССР

У 1027782, кл. Н 01 Е 13/00, 1982, Заявка ФРГ Ф 3214176, кл, Н 01 F 13/00, 1984, (54) ИНДУКТОР ДЛЯ НАМАГНИЧИВАНИЯ И

ТЕРМОМАГНИТНОЙ ОБРАБОТКИ М-ПОЛЮСНЫХ

С ЧЕТНЫМ ЧИСЛОМ ПОЛЮСОВ РОТОРОВ 3JIEKТРИЧЕСКИХ МАШИН (57) Изобретение относится к электротехнике и может быть использовано при изготовлении многополюсных роторов электрических машин. Целью изобретения является повышение магнитных свойств магнитов. Индуктор состоит из токонесущих стержней, установленных параллельно оси индуктора на одинаковом расстоянии от нее, Все стержни соединены последовательно так, что на одном торце индуктора стержни, относящиеся к одному полюсу, попарно соединены друг с другом, а на другом торце индуктора первый и (2n-1)-й стержни служат для подключения к источнику, а остальные стержни соединены друг с другом через один, 1 ил.

13341

Изобретение относится к электротехнике. в частности к производству постоянных магнитов, и может быть

° использовано при изготовлении много5 полюсных роторов электриче.ких машин.

Цель изобретения — повышение магнитных свойств магнитов.

На чертеже изображен предлагаемый индуктор. «О

Индуктор содержит токонесущие стержни 1, которые соединены между .собой и источником тока (не показан) последовательно и закреплены в каркасе 2. 15

Индуктор работает следующим образом.

Предназначенный для намагничивания магнит помещают в рабочую зону индуктора. После этого подают импуль- О сный ток (2 — 3 импульса) необходимой величины и полярности, Для четырехполюсного магнита, имеющего радиус 9,85 мм и рабочий зазор

0,85 мм, способного намагнититься в 25 поле 3 кЭ, необходим ток в 10 кА, Для намагничивания такого магнита в известном устройстве необходимо пропустить ток, в 1,5 раза больший, При термомагнитной обработке режимы дО нагрева, охлаждения и отпуска магнитов не изменяются, В режиме магнитной обработки для получения оптимальной магнитной анизотропии магнит охлаждают в магнитном поле индуктора.

При этом импульсы тока должны следовать с частотой порядка 10 Гц, Например„ для магнита из сплава

93 2 !

ОН13ДК24С охлаждение в маг««итном поле проводят от 650 до 580 С, Такое расположение токонесущих стержней индуктора создает намагничивающее поле, в котором магнит, намагниченный до насыщения, создает максимально воэмож««ый для данного материала магнитный поток на полюс статора электрической машины.

Ф о р м у л а и з о б р е т е н и я.

Индуктор для намагничивания и термомагнитной обработки и-полюсных с четным числом полюсов роторов электрических машин, состоящий из токонесущих стержней, установленных параллельно оси индуктора и на одинаковом расстоянии от нее, о т л и ч а ю— шийся тем, что, с целью повышения магнитных свойств магнитов, ширина полюса которых меньше полюсного деления, каждый полюс индуктора образован парой стержней, находящихся на расстоянии„ одинаковом для каждого полюса, и меньшем полюсного деления, близлежащие стержни соседних пар находятся на одинаковом расстоянии друг от друга, все стержни соединены последовательно, так что на одном торце индуктора стержни, относящиеся к одному полюсу, попарно соединены друг с другом, а на другом торце индуктора первый и (2n-1)-й стержни служат для подключения к источнику, а остальные стержни соединены друг с другом через один, 1334193

Составитель А. Лукин

Техред М,Дидык Корректор Л. Пилипенко

Редактор А, Ревин

Заказ 3967/48 Тираж б97 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
