Реферат



Изобретение относится к электротехнике , а именно к устройствам защиты и управления трехфазных потребителей . Цель изобретение - повышение надежности устройства - достигается за счет того, что резистор 16 цепи управления тиристором 6 соединен с пусковой кнопкой 15, подключенной к двухфазному вьтрямителю 17, подключенному между вводным автоматом 1 и силовыми контактами контакторов 2, 3. Один конец токоограничивающего резистора 14 подключен к пусковой кнопке 15 и к резистору 16 цепи управления тиристором 6, а другой - к стоповой кнопкб 13 и к катоду тиристора 6, в цепь анода которого включен третий резистор 7. 1 ил. W 00 со 4 СП 0

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5g 4 Н 02 Н 7 08

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ (21) 3807583/24-07 (22) 31. 10. 84 (46) 30.08.87. Бюл. II 32 (71) Павлодарский проектно-конструкторский технологический институт автоматизации и механизации Научно-производственного объединения "Сборочные механизмы" (72) В.И.Ожерельев (53) 621.316.925(088.8)(56) Авторское свидетельство СССР

У 1022255, кл. Н 02 Н 7/08, 1981.

Авторское свидетельство СССР

В 811391, кл. Н 02 Н 3/08, 1978. (54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ТРЕХФАЗНОЙ

НАГРУЗКИ

„„SU„„1334256 А1 (57) Изобретение относится к электротехнике, а.именно к устройствам защиты и управления трехфазных потребителей, Цель изобретение - повышение надежности устройства - достигается за счет того, что резистор 16 цепи управления тиристором 6 соединен с пусковой кнопкой 15, подключенной к двухфазному выпрямителю 17, подключенному между вводным автоматом 1 и силовыми контактами контакторов 2, 3. Один конец токоограничивающего резистора

14 подключен к пусковой кнопке 15 и к резистору 16 цепи управления тиристором 6, а другой — к стоповой кнопке

13 и к катоду тиристора 6, в цепь анода которого включен третий резистор 7. 1 ил.

1334

Изобретение относится к электротехнике, а именно к устройствам защиты и управления трехфазных потребителей.

Цель изобретения — повышение надежности устройства.

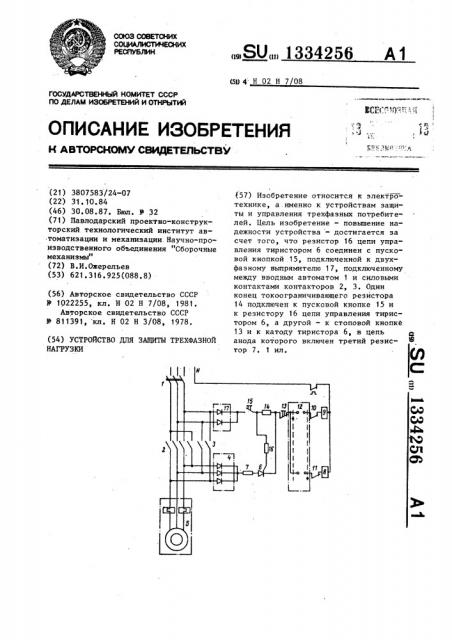

На чертеже схематически представлено предлагаемое устройство °

Устройство для защиты трехфазной нагрузки содержит вводной автомат 1 трехфазного питания, включенный между источником питания и силовыми контактами 2 и 3 соответствующих контакторов, трехфазный выпрямитель 4, аноды которого подключены к источнику трехфазного напряжения между силовыми контактами 2 и 3 контакторов и нагрузкой 5, тиристор 6, анод которого подключен к токоограничивающему рези- 20 стору 7, присоединенному к трехфаэному выпрямителю 4, катушки 8 и 9 контакторов, соединенные через блок-контакты 10 и 11 посредством ключа 12 со стоповой кнопкой 13, соединенной 25 с катодом тиристора 6 и токоограничивающим резистором 14, другой конец которого соединен с пусковой кнопкой

15 и с резистором 16, подключенным к управляющему электроду тиристора 6. З0

Аноды двухфазного выпрямителя 17 подключены к источнику между вводным автоматом 1 и силовыми контактами 2 и 3 контакторов, а катоды — к пусковой кнопке 15.

Величина резистора 16 выбирается исходя из надежного открывания тиристора 6, а величина резисторов 7 и

14 — исходя из ограничения тока и надежного срабатывания и удерживания контакторов как при нажатии кнопки

15, так и при самопитании катушек 8 и 9.

Устройство для защиты трехфаэной нагрузки работает следующим образом.

Включают вводной автомат 1, трекфазное напряжение подается на верхние зажимы силовых контактов 2 и 3 и на аноды выпрямителя 17. Нажимают кнопку

15 "Пуск", в результате чего через диоды выпрямителя 17, кнопку 15, резисторы 14 и 16, кнопку 13 "Стоп" и контакты ключа 12 включаются катушки

9 или 8. Катушки 9 или 8, включившись, втягивают сердечники контакторов (не показано), которые замыкают силовые контакты 2 или 3 и включают нагрузку

5, запитывая трехфазный выпрямитель

4. Ток от выпрямителя 17 через замк256 2 нувшуюся кнопку 1, резистор 1 6, управляющий электрод тиристора 6, его катод, кнопку 13, ключ 12, контакты 10 или 11 контакторов, катушку

9 или 8, фазу N открывает тиристор 6.

Тиристор 6 ставит на подпитку катушки

9 или 8 по цепи: выпрямитель 4, резистор 7, тиристор 6, кнопка 13, ключ

12, контакты 10 или 11, катушка 9 или 8, фаза N. В результате сердечник контактора остается втянутым в катушку 9 или 8 и нагрузка 5 остается в рабочем состоянии даже после отпускания кнопки 15 и размыкания ее контакта.

В случае пропажи напряжения на любой из фаз питания на нагрузке 5 ток тиристора 6, переходя через нуль, закрывается и обесточивает катушку

9 или 8 контакторов, которые размыкают контак ы 2 или 3 и отключают нагрузку 5. Поэтому вся схема остается в отключенном и обесточенном состоянии. Контакты 10 и11 контакторов абсолютно исключают возможность одновременного включения катушек 8 и 9 (например, при залипании одного иэ них), что часто приводит к короткому замыканию на стороне нагрузки 5 и выходу из строя силовых контактов

2и 3.

При устранении неисправности включение устройства осуществляется установкой ключа 12 и в ту или иную сторону (замыкают его верхние или нижние контакты) и нажатием пусковой кнопки

15 ° В дальнейшем работа устройства происходит вышеуказанным образом.

Таким образом, данное устройство обеспечивает надежную защиту от неполнофазного режима как реверсивной, так и нереверсивной нагрузки, а тиристор управляет непосредственно катушками контактаров, так как происходит уменьшение числа коммутирующих контактных элементов и сокращение электромагнитных реле.

Формула изобретения

Устройства для защиты трехфазной нагрузки, содержащее выпрямитель, имеющий клеммы для подключения между источником питания и силовыми контактами контактаров, последовательно соединенный с кнопкой Пуск", последовательно с которой соединен резистор цепи у-правления ткристором, анод ко1334256

Составитель Т.Щеголькова

Т ехр ед М. Дидык Корректор А,Тяско

Редактор М.Бандура

Заказ 3972/51 Тираж 617

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Подписное

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4 торого связан с другим трехфазным выпрямителем, имеющим клеммы для подключения к источнику трехфазного напряжения между силовыми контактами контакторов и нагрузкой, а анод тиристора соединен с кнопкой "Стоп", последовательно с которой соединены катушки контакторов, другие выводы которых имеют клеммы для подключения к нулевому проводу источника питания, токоограничивающий резистор и третий резистор., о т л,и ч а ю щ е е с я

5 тем, что, с целью повышения надежности, токоограничивающий резистор вклю. чен между кнопками "Пуск" и "Стоп", и соединен с катодом тиристора, анод которого соединен с выпрямителем через третий резистор.
