Вертикальная электрическая машина

Вертикальная электрическая машина

Иллюстрации

Показать все

Реферат



Изобретение относится к электромашиностроению . Цель изобретения -. снижение материалоемкости машины. Гидрогенератор содержит подпятник 2, установленный на крьш1ке турбины, масляную ванну 3, нижний направляющий подшипник 4. Распор радиальных лап 5 осуществлен распорными домкратами 8, расположенными наклонно к оси машины . Это способствует восприятию более значительных вертикальных нагрузок . 1 ил. (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

42 5 А1 (19) (11) д11 4 H 02 К 5/16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3884933/24-07 (22) 11.03.85 (46) 30.08.87. Бюл. К- 32 (71) Ленинградское электромашиностроительное производственное объединение

"Электросила" им. С.М. Кирова (72) А.С.Орлов, 10.À.Дегусаров, Г.Б.Пинский, А.Б.Авроров и И.Д.Мацилевич, (53) 621.313.04(088.8) (56) Домбровский В.В. и др. Проектирование гидрогенераторов. Л.: Энергия, 1968, ч. 2, с. 24-34.

Авторское свидетельство СССР

Р 26072I кл ° Н 02 К 5/167, 1970. (54) ВЕРТИКАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ ЙАЕ1ИНА (57) Изобретение относится к электромашиностроению. Цель изобретения ", снижение материалоемкости машины.

Гидрогенератор содержит подпятник 2, установленный на крышке турбины, масляную ванну 3, нижний направляющий подшипник 4. Распор радиальных лап 5 осуществлен распорными домкратами 8, расположенными наклонно к оси машины. Это способствует восприятию более значительных вертикальных нагрузок. 1 ил.

Составитель В. Петри

Редактор Т. Лазоренко Техред Л.Сердюкова Корректор С. Некмар

Заказ 3974/52

Тираж 659 ПодписнОе

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва> )!-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

13

Изобретение относится к электромашииостроению„ в частности к вертикальным электрическим машинам, преимущественно к гидрогенераторам.

Цель — снижение материалоемкости машины.

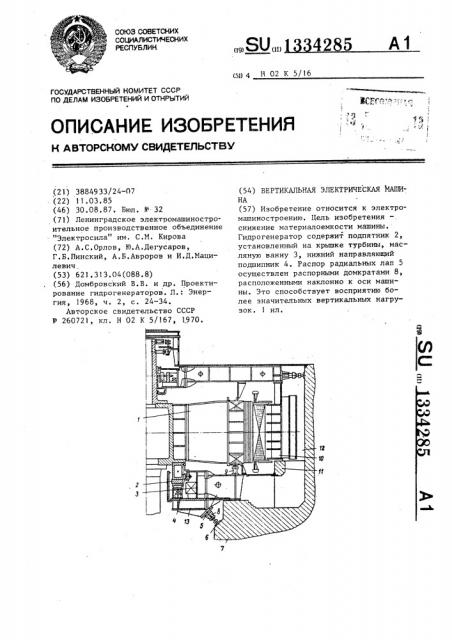

На чертеже показан зонтичный гидрогенератор с двумя направляющими подшипниками с распорным домкратом, продольный разрез.

Ротор 1 опирается на. подпятник 2.

В общей с подпятником 2 кольцевой масляной ванне 3 размещен нижний направляющий подшипник 4. К кольцевой масляной ванне 3 присоединены радиальные лапы 5, жестко связанные с закладными частями б фундамента 7, Корпус масляной ванны посредством распорных домкратов 8 расперт в фундамент 7. На лапах 5 установлены тормоза-домкраты 9. Статор 10 опирается на подгенераторный фундамент 11 и установлен внутри кольцевой шахты 12.

Под дном масляной ванны выполнена сварная жесткая конструкция 13, служащая для передачи через распорные домкраты 8 радиальных усилий на закладные части фундамента 7 шахты турбины. Распорные домкраты 8, закреп-. ленные на жесткой конструкции 13 под днищем масляной ванны подпятника и упирающиеся в закладные части фундамента шахты турбины, располагаются наклонно. При этом угол между распорными домкратами 8 и вертикальной стенкой шахты турбины (направлением о вверх) должен быть менее 90 . При таком расположении домкратов вес вра34285

2 щающихся частей турбины и генератора, вертикальная. составляющая давления воды на рабочее колесо турбины, воспринимаемые подпятником 2, передаются через нижнюю часть 13 масляной ванны 3 на домкраты 8, установленные наклонно и упирающиеся в закладные части фундамента 7. Это позволяет уменьшить материалоемкость гидроагрегага за счет облегчения самой груэонесущей крестовины (уменьшение жесткости за счет ее высоты) и, как следствие, за счет уменьшения общей высоты гидрогенератора.

При затяжке домкратов возникает предварительное напряжение в крестовине, способствующее восприятию более значительных вертикальных нагрузок или при тех же нагрузках облегчающее саму крестовину — уменьшается ее высота.

Предложенная конструкция позволяет уменьшить материалоемкость машины.

Формула изобретения

Вертикальная электрическая машина зонтичного исполнения, содержащая подпятник с направляющим подшипником, размещенный в масляной ванне, имеющей радиальные лапы для установки на закладные части фундамента шахты турбины, распертые в радиальном направлении посредством домкратов, о т л и35 ч а ю щ а я с я тем, что, с целью снижения материалоемкости машины, домкраты установлены под дном масляной ванны и расположены с наклоном к оси машины.
