Устройство для пуска электродвигателя постоянного тока

Устройство для пуска электродвигателя постоянного тока

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике и может быть использовано в различных механизмах автоматики с изменяющимися режимами пуска. Целью изобретения является повьшение надежности устройства. Устройство содержит последовательно соединенные динистр 7 и переменньй резистор 8, включенные между средними точками КС-цепи и цепи якоря 3 электродви- . гателя. Управляющий электрод тиристора 2 присоединен к коллектору транзистора 9. Средний вывод переменного резистора 8 соединен с эмиттером транзистора 9. 1 ил. с ifi (Л 0---А IIXD (U) 4:;i Р

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (ll) (594 Н 02Р 8

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 4054644/24-07 (22) 11. 04. 86 (46) 30.08.87. Бюл. № 32 (71) Белорусский технологический институт им. С.M. Кирова (72) В,В. Попивненко (53) 621.316.718.5(088.8) (56) Авторское свидетельство СССР № 1127061, кл. Н 02 P 1/20, 1984.

Авторское свидетельство СССР № 349070, кл. Н 02 P 1/18, 1972. (54) УСТРОЙСТВО ДЛЯ ПУСКА ЭЛЕКТРОДВИГАТЕЛЯ ПОСТОЯННОГО ТОКА (57) Изобретение относится к электротехнике и может быть использовано в различных механизмах автоматики с изменяющимися режимами пуска. Целью изобретения является повьппение надежности устройства. Устройство содержит последовательно соединенные динистр 7 и переменный резистор 8, включенные между средними точками

RC-цепи и цепи якоря 3 электродвигателя. Управляющий электрод тиристора 2 присоединен к коллектору транзистора 9. Средний вывод переменного резистора 8 соединен с эмиттером транзистора 9. 1 ил.

133 329 т раж 659 IIOlOm CeOe

ВНИИПИ Заказ 3977!55

Произв.-полигр. пр-тие, r. Ужгород, ул. Проектная, 4

Изобретение относится к электротехнике и может быть применено в различных механизмах автоматики с изменяющимися режимами пуска, .Цель изобретения — повышение на=дежности устройства.

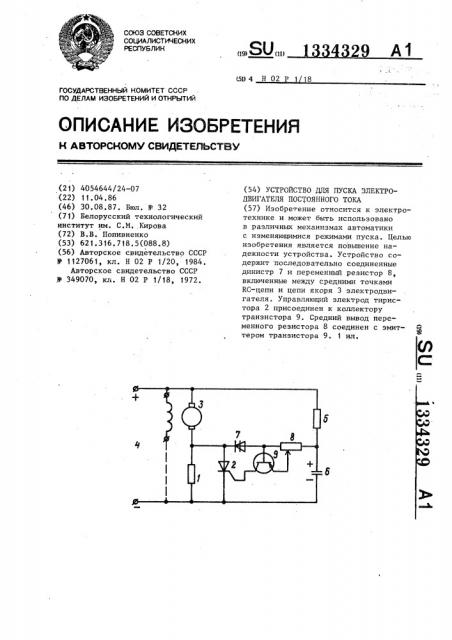

На чертеже представлена схема устройства.

Устройство для пуска электродвигателя постоянного тока содержит пусковой резистор 1, шунтированный транзисторов 2 и подключенный последовательно с якорем 3 электродвигателя к источнику 4 питания, к которому подсоединена также времязадающая КС-цепь, составленная из резис!тора 5 и конденсатора 6, а также динистор 7, переменный резистор 8 и транзистор 9, причем средняя точка

RC-цепи через переменный резистор

8 и динистор 7 соединена с выводом пускового резистора 1, подключенным к якорю 3 электродвигателя„ база транзистора 9 соединена с общей точ-кой переменного резистора 8 и динис= тора 7, а коллекторно-эмиттерный переход транзистора 9 включен между управляющим электродом тиристора ? и средним выводом переменного резистора 8.

Устройство работает следующим образом.

При подключении устройства к источнику 4 питания на средней точке цепи якоря имеется максимальный положительный потенциал (в момент включения), а на средней точке RC--цепи — минимальный. Это объясняется тем, что в момент включения почти все напряжение источника оказывается на пусковом резисторе 1, так как его сопротивление много больше сопротивления обмотки якоря 3, а на конденсаторе 6 напряжение практически равно нулю, поскольку до включения устройства конденсатор разряжен.

В этом время к динистору 7 приложено максимальное обратное напряжение.

По мере разгона двигатепя напряжение на пусковом резисторе 1 снижается, т.е. положительный потенциал средней точки цепи якоря снижается, а на конденсаторе 6 растет, т.е. растет положительный потенциал сред.ней точки RC-цепи. В момент, когда разность потенциалов между средними

30 точками указанных цепей становится равной напряжению, при котором происходит пробой пипистора, динистор

7 пробивается. При этом наблюдается прямое падение напряжения на резисторе 8 для входной цепи транзистора

9 и конденсатор 6 начинает разряжать ся частично по цепи цинистора 7 и в основном по цепи транзистора 9:

"+" конденсатора 6 — правая часть резистора 8 — переход эмиттер — коллектор транзистора 9 — переход управляющий электрод-катод тиристора

2 "-" конденсатора 6, Это приводит к открыванию тиристора 2, шунтирующего пусковой резистор 1, и к резкому уменьшению положительного потенциала средней точки цепи якоря.

При отключении установки конденсатор 6 полностью разряжается по цепи: резистор 5 — якорь 3 — резистор

1, и схема приходит в исходное состояние.

При облегченных режимах устройство срабатывает через меньший интервал времени после момента включения и двигатель быстрей переходит на естественную механическую характеристику, а следовательно, и на номинальный режим работы.

Формула изобретения

Устройство для пуска электродвигателя постоянного тока, содержащее пусковой резистор, шунтированный тиристором и подключенный последовательно с якорем электродвигателя к источнику питания, к которому подсоединена также времязадающая КС-цепь, составленная из резистора и конденсатора, а также динистор, связанный с выходом RC-цепи, о т л и ч а ющ е е с я тем, что, с целью повышения надежности, в него введены переменный резистор и транзистор, причем средняя точка RC-цепи через переменный резистор и динистор соединена с выводом пускового резистора, база транзистора соединена с общей точкой переменного резистора и динистора, а колпекторно-эмиттерный переход транзистора включен между управляющим электродом тиристора и средним выводом переменного резистора.
