Изобретение относится к радиотехнике и обеспечивает работу усилителя с несколькими источниками входных сигналов и нагрузок при сохранении рабочей полосы частот. Усилитель содержит входной каскад 1, выполненный на транзисторах (Т) 2 и 3, каскад 4 промежуточного усиления, выполненный на Т 5, согласующий каскад 6, выполненный на Т 7, параллель-ной RC-цепи 8, резисторах () 9 и 10, выходной каскад 11, выполненный на Т 12, и дополнительный каскад 20. Р 13 и 14 и конденсатор 15 образуют цепь нагрузки усилителя, при этом Р 16 и 17 кон- .денсатор 18, Т 3 и Р 19 служат для регулировки коэффициента усиления усилителя. .Каскады 1 и 4 образуют входную цепь 21, .а каскады 20, 6 и 11 - выходную цепь 22. 1 з.п. ф-лы, 1 ил. Sm.tit. iis:: 3€ (Л j N
СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИН
А2
„„SU„„133435 (59 4 Н 03 F 1/42
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К А BTOPCHOMY СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (61) 1197049 (21) 3954237/24-09 (22) 14.06.85 (46) 30.08.87. Бюл. У 32 (72) В.П.Валюхов, Ю.А.Волков, О.А.Нестеров и Ю.Б.Рогаткин (53) 621.375.026(088.8) .(56) Авторское свидетельство СССР
В 1197049, кл. Н 03 F 1/42, 13.07.84 ° (54) УСИЛИТЕЛЬ (57) Изобретение относится к радиотехнике и обеспечивает работу усилителя с нескблькими источниками входных сигналов и нагрузок при сохранении рабочей полосы частот. Усилитель содержит входной каскад 1, выполненный на транзисторах (Т) 2 и 3, каскад 4 промежуточного усиления, выполненный на
Т 5, согласующий каскад 6, выполнен- ный на Т 7, параллельной КС-цепи 8, резисторах (Р) 9 и 10, выходной каскад 11, выполненный на Т 12, и дополнительный каскад 20. P 13 и 14 и конденсатор 15 образуют цепь нагрузки усилителя„ при этом P 16 и 17, кон,денсатор 18, Т 3 и P 19 служат для регулировки коэффициента усиления усилителя. Каскады 1 и 4 образуют входную цепь 21, .а каскады 20, 6 и 11 — выходную цепь 22. 1 з.п. ф-лы, 1 ил.
1ЗЗ4З
Изобретение относится к радйотехнике и может использоваться в многоканальных усилительных трактах радиоэлектронной аппаратуры. . Цель изобретения — обеспечение работы усилителя с несколькими источниками вхбдных сигналов и нагрузок при сохранении рабочей полосы частот.

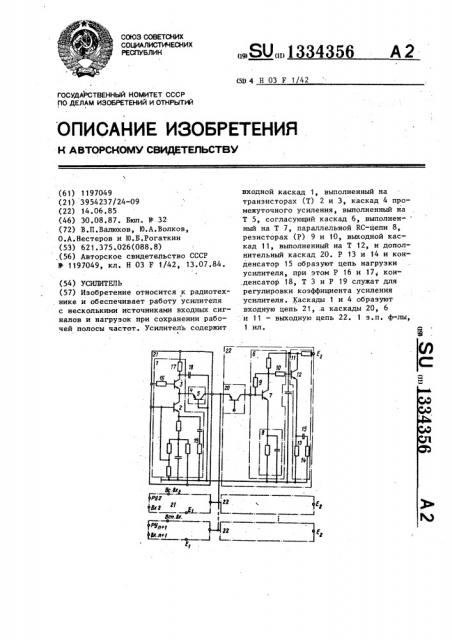

На чертеже представлена структурная электрическая схема усилителя.
Усилитель содержит входной каскад 1, выполненный на первом 2 и втором 3 транзисторах, каскад 4 промежуточного усиления, выполненный на тран-15 зисторе 5, согласующий каскад 6, выполненный на транзисторе 7, параллельной КС-цепи 8, первом резисторе 9, втором резисторе 10, выходной каскад
11, выполненный на транзисторе 12.
Резисторы 13 и 14 и конденсатор 15 образуют цепь нагрузки усилителя. При этом резисторы 16 и 17, конденсатор
18, транзистор 3 и резистор 19 служат для регулировки коэффициента усиления 25 усилителя. Усилитель содержит также дополнительный каскад 20. Входной кас-, кад 1 и каскад 4 промежуточного усиления образуют входную цепь 21, а дополнительный, согласующий, выходной З0
)каскады 20,6, 11 — выходную. цепь 22.
1. Усилитель по авт,св, У 1197049, отличающийся тем, что, с целью обеспечения работы усилителя с несколькими источниками входных сигналов и нагрузок при сохранении рабочей полосы частот, выход каскаУсилитель работает следующим образом. !
При подаче сигнала на вход усилителя все каскады (кроме второго тран- Зб зистора 3 входного каскада 1) работают в линейном режиме. Благодаря включению первого резистора 9 согласующий каскад 6 на транзисторе 7 обладает низким входным и выходным 40 импедансами. Низкий входной импеданс согласующего каскада 6 на транзисторе 7 сильно нагружает каскад 4 промежуточного усиления на транзисторе 5 по переменному току так, что его ре- 4ч жим приближается к режиму короткого замыкания, что существенным образом устраняет влияние цени нагрузки на значение коэффициента усиления по напряжению. 50
Согласующий каскад 6 позволяет улучшить частотные свойства усилителя в целом. Выходное сопротивление согласующего каскада 6 на транзисторе.7 мало и имеет индуктивную состав- 55 ляющую, что приводит к явлению автокоррекции амплитудно-частотной характеристики на высших частотах, поскольку выходная цепь транзистора 7
56
2 и входная емкость выходного каскада 11 на транзисторе 12 образуют контур, корректирующий амплитудно-частотную характеристику усилителя, чем обеспечивается эффект повышения верхней граничной частоты полосы пропускания минимальными средствами.
Включение второго резистора 10 играет существенную роль и позволяет получать заданную степень неравномерности амплитудно-частотной характеристики усилителя при достаточно глубокой отрицательной обратной связи по напряжению, осуществляющейся посредством первого резистора 9. Появляется возможность получения в этих условиях плоской амплитудно-частотной характеристики, что приводит к увеличению устойчивости работы усилителя в целом.
При включении и входных цепей 21 на входном каскаде 1 и каскаде 4 промежуточного усиления и включении m выходных цепей 22 на дополнительном, согласующем и выходном каскадах 20, 6, 11 указанные преимущества усилителя сохраняются, поскольку дополнительный каскад 20 на транзисторе, включенном с общей базой, имеет малое входное сопротивление, суммирование на нем осуществляется линейно, а паразитные емкости и индуктивности соединительных магистралей в наименьшей степени сказываются на полосе усиления.
Управление и+1 входными цепями 21 и m+1 выходными цепями 22 осуществляется соответственно по входам "Регулировка усиления" (РУ) и по базам транзисторов дополнительного каскада 20.
При n=O усилитель работает от одного источника входного сигнала на
m+1 нагрузок. При m=O усилитель работает с и+1 источниками входных сигналов на одну из ш+1 нагрузок. При п 0 и mgO усилитель работает при и+1 источниках входных сигналов и m+1 нагрузках.
Формула изобретения
3 1334356
4 да промежуточного усиления соединен точка соединения входной и выходной с входом согласующего каскада через цепей подключена к выходам введенвведенный дополнительный каскад, вы- ных идентичных и входных цепей и к полненный на транзисторе, включен5 входам введенных идентичных m выход- . ном по схеме с общей базой, при этом ных цепей. входной каскад и каскад промежуточ- 2. Усилитель по. n. f, о т л и— ного усиления образуют входную цепь, ч а ю шийся тем, что базы трана дополнительный, согласующий и выход- зисторов дополнительных каскадов явной каскады — выходную цепь, причем fp ляются входами управления.
