Реферат



J9 133502

Класс 2!а4, 4Яв»

ЕС: ЯУ„,,r,q

:ЛТ1,, „ Д >)

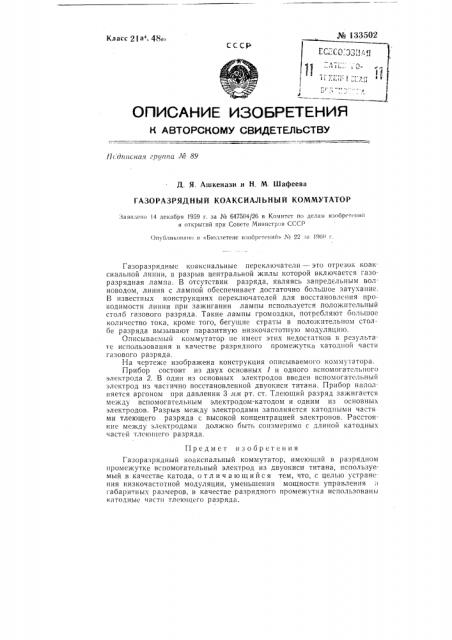

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

И дтпгснпя ep>anna ¹ 89

Д. Я. Ашкенази и Н. М Шафеева

ГАЗОРАЗРЯДНЫЙ КОАКСИАЛЬНЫЙ КОММУТАТОР

:завалено !4 декабря !959 г. 3a ¹ 647504/26 в Комитет по делам ивобрстсннн н открытий при Совете Министров СССР (гпубликован» в «Б>о..>е>стене ивобр>т> ний» К< 22 ва l96I> г.

Газоразрядныс коаксиальные переключатели — это отрезок коаксиальной линии, в разрыв центральной жилы которой включается газоразрядная лампа. В отсутствии разряда, являясь запредельным волноводом, линия с лампой обеспечивает достаточно большое затухание.

В известных конструкциях переключателей для восстановления проьодимости линии при зажигании лампы используется положительный столб газового разряда. Такие лампы громоздки, потребляют большое количество тока, кроме того, бегущие страты в положительном столбе разряда вызывают паразитную низкочастотную модуляцию, ОписывасмыЙ коммутатор не имеет этих недостатков в результа тс использования в качестве разрядного промежутка катодной части газового разряда.

На чертеже изображена конструкция описываемого коммутатора.

Прибор состоит из двух основных 1 и одного вспомогательного электрода 2. В один из основных электродов введен вспомогательный электрод из частично восстановленной двуокиси титана. Прибор наполняется аргоном при давлении 3 яи рт. ст. Тлеющий разряд зажигается между вспомогательным электродом-катодом и одним из основных электродов. Разрыв между электродами заполняется катодпыми частя ми тлеющего разряда с высокой концентрацией электронов. Расстояние между электродами должно быть соизмеримо с длиной катодных частс-й тлгчошего разряда.

Предмет изобретения

Газоразрядный коаксиальный коммутатор, имеющий в разрядном промежутке вспомогательный электрод из двуокиси титана, используемый в качестве катода, о т л и ч а ю щий с я тем, что, с целью устранения низкочастотной модуляции, уменьшения мощности управления габаритнь>х размеров, в качестве разрядного промежутка использованы катодные части тлеющего разряда.

Подп. к печ 2.II-61 г

3ак. 572

Формат бум. 70 108 /<6

Тираж 700

ЦБТИ при Комитете по делам изобретений и при Совете Министров СССР

Москва Центр, М. Черкасский пер., д.

Объем 0,17 уел. п. л.

11ена 3 коп, открытий

Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Минис-ров СССР, Москва, Петровка, 14

Редактор Н. С. Кутафина Текред A. А. Камышиикова Коррекгор С. Ю Цверина
