Лазер с модуляцией добротности

Лазер с модуляцией добротности

Иллюстрации

Показать все

Реферат



Изобретение относится к области квантовой электроники и может быть использовано при создании лазеров, работающих преимущественно в ИК-лиапазоне. Цель изобретения - увеличение импульсной мощности и срока службы лазера. В лазере модуляция добротности осуществляется в результате использования в качестве поворотного отражателя зеркала с переменной кривизной. I ил. ее ее ел о со С50

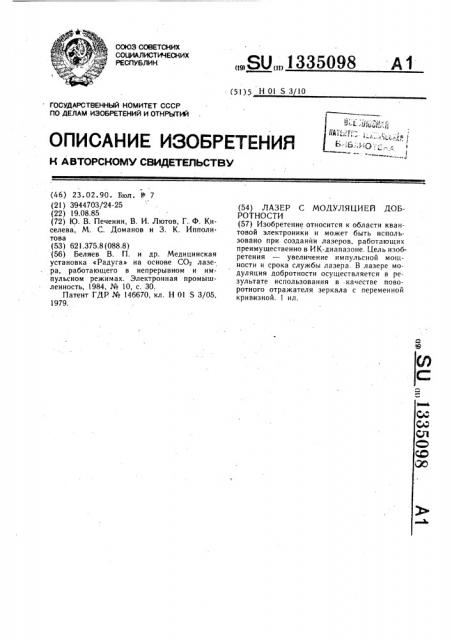

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1335098 (5!)5 Н 01 S 3 10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (46) 23. 02. 90. Бюл. У 7 (21) 3944703/24-25 (22) 19.08.85 (72) 1О. В. Печении, В. И. Лютов, Г.. Ф. Киселева, М. С. Доманов и 3. К. Ипполи. това (53) 621.375.8 (088.8) (56) Беляев В. П. и др. Медицинская установка «Радуга» на основе СО2 лазера, работающего в непрерывном и импульсном режимах. Электронная промышленность, 1984, № 10, с. 30, Патент ГДР № 146670, кл. Н 01 S 3/05, 1979. (54) ЛАЗЕР С МОДУЛЯЦИЕЙ ДОБРОТНОСТИ (57) Изобретение относится к области квантовой электроники и может быть использовано при созданйи лазеров, работающих преимущественно в ИК-диапазоне. Цель изобретения — увеличение импульсной мощности и срока службы лазера. В лазере модуляция добротности осуществляется в результате использования в качестве поворотного отражателя зеркала с переменной кривизной. 1 ил.

1335098

Формула изобретения

Составитель Н. . ;фавнов

Редактор Н. Коляда Техред JI. Ñåðäþêîâà Корректор Н. Король

Заказ 502 Тираж 395 Подписное

ВНИИПИ Госуларствениого комитета СССР по делам изобретений и открытий

113035. Москва, Ж вЂ” 35, Раушская наб., д. 4/5 !

1роизводствгиио-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Изобретение относится к области квантовой электроники и может быть использовано при создании лазеров, работающих преимущественно в ИК-диапазоне.

Цель изобретения — увеличение импульсной мощности и срока службы лазера, Изобретение поясняется чертежом, на котором показана принципиальная схема лазера.

Он содержит выходной отражатель 1,зеркало 2 с переменной кривизной, активную среду 3, оправку 4, пьезокерамику 5, концевой отражатель 6. Радиус кривизны концевого отражателя 6 выбирается иэ условия минимальных потерь резонатора в момент, когда изгиб зеркала с переменной кривизной равен нулю, При этом условии колебания зеркала 2 с переменной кривизной приводят к модуляции добротности . резонатора, образованного зеркалом 2 с пе-. ременной кривизной и отражателями I и 6, при возбуждении активной среды 3 лазер будет излучать импульсы с частотой колебания зеркала 2. При такой конструкции лазера оказывается возможным повысить глу2 бину модуляции добротности при. меньших (по сравнению с прототипом) амплитудах колебания зеркала с переменной кривизной, что обеспечивает увеличение импульсной мощности излучения и срока службы лазера.

Лазер с модуляцией добротности, вклю10 чающий активную среду, расположенную в оптическом резонаторе, содержащем в качестве одного из отражателей зеркало с переменной кривизной, отличающийся тем, что, с целью увеличения импульс14ой мощности и увеличения срока службы лазера, в него 5 дополнительно введено глухое сферическое зеркало, а зеркало с переменкой кривизной установлено под углом к оптической оси, резонатора между активной средой и глухим сферическим зеркалом, радиус кривизны которого выбран из условия макси, мальной добротности оптического резонатора в момент нулевого изгиба зеркала с переменной кривизной.
