Реферат



Изобретение относится к дождевальной технике и предназначено для орошения сельскохозяйственных культур дождем, а также может быть, использовано в метеорологических устройствах и устройствах средств связи, Цель изобретения - упрощение конструкции и монтажа установки. Дождевальная установка содержит основание 1, мачту, состоящую из труб 2-4 различного диаметра, водопроводящий гибкий трубопровод (ГТ) 5, проходящий внутри мачты. На ГТ 5 в нижней части установлен фильтр 6, а наверху-распылительная головка (РГ) 7- . Для подачи воды к РГ 7 перед фильтром 6 на ГТ 5 установлен вентиль 8. Трубы 2 - 4 на одном конце имеют сегментные вырезы 9 с ушками 10, а на другом - кольцевые выступы. Верхний выступ зафиксирован в трубе с большим диаметром полухомутом 13, входящим в сегментный вырез 9. Трубы 2-4 вместе с РГ 7 и ГТ 5, собранные в пакет, устанавливают в основании 1 и фиксируют. Затем последовательно выдвигают трубы и фиксируют их с помощью полухомутов 13, после чего присоединяют через вентиль 8 и фильтр 6 к оросительной системе, 5 Ш1, 4Е (Л со со ел со со / (puz.i

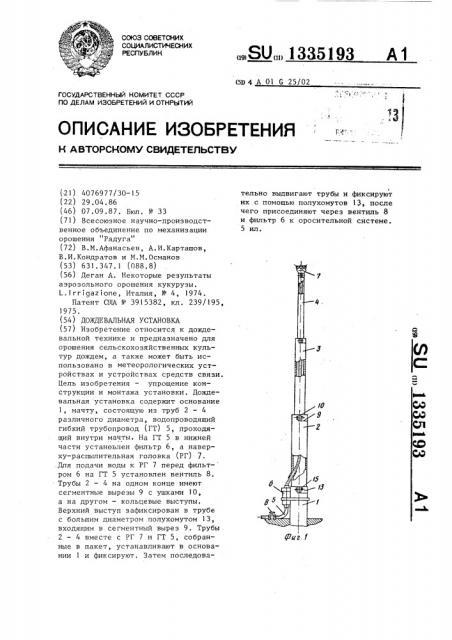

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (59 4 А 01 G 25/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ДВТОРСНОМУ СВИДЕТЕЛЬСТВУ

Par. /

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (-21) 4076977/30-15 (22) 29.04.86 (46) 07.09.87. Бюл. № 33 (71) Всесоюзное научно-производственное объединение по механизации орошения "Радуга" (72) В.М.Афанасьев, А.И.Карташов, В.И.Кондратов и M.М.Османов (53) 631.347.1 (088.8) (56) Деган А. Некоторые результаты аэрозольного орошения кукурузы.

L.irrigazione, Италия, № 4, 1974.

Патент США ¹ 3915382, кл. 239/195, 1975. (54) ДОЖДЕВАЛЬНАЯ УСТАНОВКА (57) Изобретение относится к дождевальной технике и предназначено для орошения сельскохозяйственных культур дождем, а также может быть использовано в метеорологических устройствах и устройствах средств связи.

Цель изобретения — упрощение конструкции и монтажа установки. Дождевальная установка содержит основание

1, мачту, состоящую из труб 2 — 4 различного диаметра, водопроводящий гибкий трубопровод (ГТ) 5, проходящий внутри мачты. На ГТ 5 в нижней части установлен фильтр 6, а наверху †распылительн головка (РГ) 7. .Для подачи воды к РГ 7 перед фильт- ром 6 на ГТ 5 установлен вентиль 8.

Трубы 2 — 4 на одном конце имеют сегментные вырезы 9 с ушками 10, а на другом — кольцевые выступы.

Верхний выступ зафиксирован в трубе с большим диаметром полухомутом 13, входящим в сегментный вырез 9. Трубы

2 — 4 вместе с РГ 7 и ГТ 5, собранные в пакет, устанавливают в основании 1 и фиксируют. Затем последова„.SU 1335193 А 1 тельно выдвигают трубы и фиксируют их с помощью полухомутов 13, после чего присоединяют через вентиль 8 и фильтр 6 к оросительной системе.

5 ил.

5193

1 133

Изобретение относится к дождевальной тейнике и предназначено для орошения сельскохозяйственных культур.

Целью изобретения является упрощение конструкции и монтажа установки.

На фиг.1 изображена дождевальная установка; на фиг.2 — часть трубы; на фиг.3 — полухомут; на фиг.4— соединение двух труб; на фиг.5— фильтр.

Дождевальная установка содержит забетонированное основание 1, мачту, состоящую из труб 2 — различного диаметра, водопроводящий гибкий трубопровод 5, проходящий внутри мачты, на котором в нижней части

i установлен фильтр 6, а наверху— распылительная головка 7. Для пода чи воды к распылителвной головке 7 перед фильтром 6 на гибком трубопроводе 5 установлен вентиль 8.

Трубы 2 — 4 на одном конце имеют сегментные вырезы 9 с ушками 10, а

-на другом — кольцевые выступы Il u

12. Нижняя часть основания 1 бетонируется, а на верхней также имеется сегментный вырез с ушками. Трубы с меньшим диаметром фиксируют в трубах с большим диаметром полухомутами 13 с кольцевыми пррточками 14. Скрепляют трубы при помощи болтового соединения 15.

Фильтр 6 содержит корпус 16, фильтрующий элемент 17, штуцер 18, гайку

19 и гибкий трубопровод 5 с продольными пазами 20, который введен в нижнюю часть корпуса 16 до фильтрующего элемента 17, образуя при этом отстойную камеру 21.

Сборку, установки производят следующим образом.

Трубы 2 - 4 с распылительной головкой 7 и гибким трубопроводом 5, собранные в пакет, устанавливают в основание 1 и фиксируют в нем трубу

2 за верхний кольцевой выступ 12 полухомутом 13 при помощи болтового соединения 15, одновременно прижимая оба кольцевых выступа 11 и 12 к

1ð внутренней поверхности основания 1.

Далее, последовательно выдвигая и фиксируя трубы, начиная с трубы 4, устанавливают мачту в рабочее положение. После этого фильтр 6 соединя15 ют с гибким трубопроводом 5, закрепляют его на основании 1 и через вентиль 8 подключают к оросительной сети, Дождеватель готов к работе.

При открывании вентиля 8 вода, 20 проходя через фильтр 6, по трубопроводу 5 поступает к форсункам распылительной головки 7. Проходя через них, вода распыливается и ветром разносится по увлажняемому массиву, 25 осаждается на листовую поверхность растений в виде капель, остающихся на ней до полного испарения.

Формула изобретения

Дождевальная установка, включающая основание, мачту, состоящую из труб различного диаметра с элементами соединения, водопроводящий гибкий

35 трубопровод, проходящий внутри мачты, имеющий фильтр и распылительную головку, отличающаяся тем, что, с целью упрощения конструкции и монтажа установки, трубы на одном ,10 конде имеют сегментные вырезы с ушками, а на другом — кольцевые выступы, верхний иэ которых зафиксирован в трубе с большим диаметром полухомутом, входящим в сегментный вырез.

1335193

12

Фиг. 2
