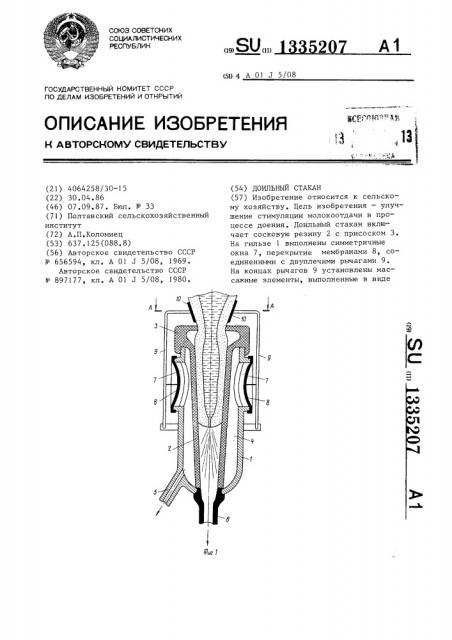

Реферат



Изобретение относится к сельскому хозяйству. Цель изобретения - улучшение стимуляции молокоотдачи в процессе доения. Доильный стакан включает сосковую резину 2 с присоском 3. На гильзе 1 выполнены симметричные окна 7, перекрытие мембранами 8, соединенными с двуплечими рычагами 9. На концах рычагов 9 установлены массажные элементы, выполненные в виде (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

27 А1 ((91 SU (Iii (51) 4 А 01 J 5/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

,3,13

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 4064258/30-15 (22) 30.04.86 (46) 07.09.87. Бюл. № 33 (71) Полтавский сельскохозяйственный институт (72) А.П.Коломиец (53) 637.125(088.8) (56) Авторское свидетельство СССР

¹- 656594, кл. А 01 J 5/08, 1969.

Авторское свидетельство СССР. № 897177, кл. А 01 J 5/08, 1980. (54) ДОИЛЬНЫЙ СТАКАН (57) Изобретение относится к сельскому хозяйству. Цель изобретения — улучшение стимуляции молокоотдачи в процессе доения ° Доильный стакан включает сосковую резину 2 с присоском 3.

На гильзе 1 выполнены симметричные окна 7, перекрытие мембранами 8, соединенными с двуплечими рычагами 9.

На концах рычагов 9 установлены массажные элементы, выполненные в виде

1335207 полуколец lO расположенных над присоском. При такте сосания под соском создается вакуум. Одновременно от разности давлений внутри межстенной камеры 4 и снаружи гильзы 1 на мембраны 8 будут действовать силы, кото- рые вызывают прогибание их внутрь доильного стакана и перемещение за

Изобретение относится к сельскому хозяйству, в частности к доильным стаканам.

Цель изобретения — улучшение сти5 муляции молокоотдачи в процессе доения.

На фиг.1 показан доильный стакан при такте сосания, продольный разрез; на фиг.2 — то же, при такте сжатия; 10 на фиг.3 — сечение А-А на фиг.1.

Доильный стакан включает гильзу 1, внутри которой установлена сосковая резина 2 с присоском 3. Гильза 1 с сосковой резиной 2 образуют межстен- 1 ную камеру 4 и снабжена воздушным 5 и молочным 6 патрубками. Два окна 7, выполненные симметрично в гильзе 1, перекрыты мембранами 8, соединенными наружной стороной с двуплечими рычагами 9. Последние имеют Г-образную форму и установлены на гильзе 1. На концах рычагов 9 установлены массажные элементы, выполненные в виде полуколец 10, расположенных над при- 25 соском 3 доильного стакана, и образуют коническую поверхность, обращенную меньшим основанием к присоску 3. Двуплечие рычаги 9 совершают противоположно направленное движение. д0

Стакан работает следующим образом.

Доильный стакан надевают на сосок вымени животного. Через молочный патрубок 6 во внутрь сосковой резины 2 под сосок подают вакуум постоянной величины, а через воздушный патрубок

5, установленный на гильзе 1, в межстенную камеру 4 — вакуум переменной величины, 40

При такте сосания молока в камерах

4 и расположенной под соском внутри резины 2 создают вакуум. При этом сосними двуплечих рычагов с полукольцами, которые сжимают основание соска.

При такте сжатия сосковая резина 2 будет сжиматься. Процесс отсоса прекратится, и мембраны 8 возвратятся в исходное положение, Полукольца разожмут основание соска, 1 з.п, ф-лы, 3 ил. ковая резина 2 не сжимает сосок и молоко высасывается в доильный стакан.

Одновременно с этим на мембраны 8 и перекрываемые окна 7 в гильзе 1 доильного стакана действуют силы от разности давлений внутри межстенной ка.меры 4 и снаружи гильзы 1. Мембраны 8 прогибаются внутрь доильного стакана и перемещают за собой двуплечие рычаги 9. Полукольца 10 сжимают основание соска, при этом улучшается стимуляция молокоотдачи путем положительного воздействия на механические рецепторы, расположенные у его основания, Кроме того, при сжатии основания соска дополнительно выводится порция молока из цистерны в сосковую полость и, тем самым, сокращается процесс доения °

При такте сжатия через воздушный патрубок 5 в межстенную камеру 4 подают атмосферное давление. В этом случае сосковая резина 2 под действием разности давлений в межстенной камере 4 и внутри сосковой резины 2 сжимается, воздействуя на сосок. Процесс отсоса прекращается, Мембраны 8 возвращаются в исходное положение.

Полукольца разжимают основание соска, при этом полость соска и цистерна наполняются новой порцией молока.

Далее цикл работы доильного стакана повторяется.

Формула изобретения

1. Доильный стакан, содержащий сосковую резину с присоском и гильзу, на внешней стороне которой шарнирно установлен двуплечий рычаг, взаимодействующий с мембраной, перекрывающей окно в корпусе гильзы, о т л и1335207 ч а ю шийся тем, что, с целью улучшения стимуляции в процессе доения, он снабжен массажным элементом, который размещен выше присоска и свя— зан с двуплечим рычагом.

2. Стакан по п.1, о т л и ч а ю— шийся тем, что массажный элемент выполнен в виде полуколец, при этом в гильзе напротив основного окна выполнено дополнительное окно, перекрываемое мембраной, взаимодействую5 щей с дополнительным рычагом, причем полукольца связаны с основным и дополнительным двуплечими рычагами.

1335207
