СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„, 335234 А1 (51) 4 А О1 К 73/06

И

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ql

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3867634/28-13 (22) 05.03.85 (4б) 07.09.87. Бюл. Ф 33 (71) Научно-производственное объединение по технике промышленного рыболовства (72) А.С.Вайнгурт (53) 639.2 ° 081 (088.8) (56)Авторское свидетельство СССР

11r 593687 кл. А 01 К 73/06, 1976 ° (4) УСТРОЙСТВО ДЛЯ СПУСКА И ПОДЪЕМА

ТРАПА (57) Изобретение относится к промышленному рыболовству и позволяет повысить удобство эксплуатации. Две секции 1 и 2 барабана состоят из кабельного и сетного участков. Концы выходных валов приводов 3 и 4 связаны общей осью. На ней установлены секции 1 и 2. Между концами дополнитель. ных валов 10 и 11 приводов 3 и 4 установлена сцепная муфта 5. Она синхронизирует вращение секций 1 и

2 при намотке сеткой части трала.

2 нл.

1 13 35234

Изобретение относится к промышлен" ному рыболовству и касается устройства для спуска и подъема трала.

Цель изобретения — повышение

5 удобства эксплуатации устройства.

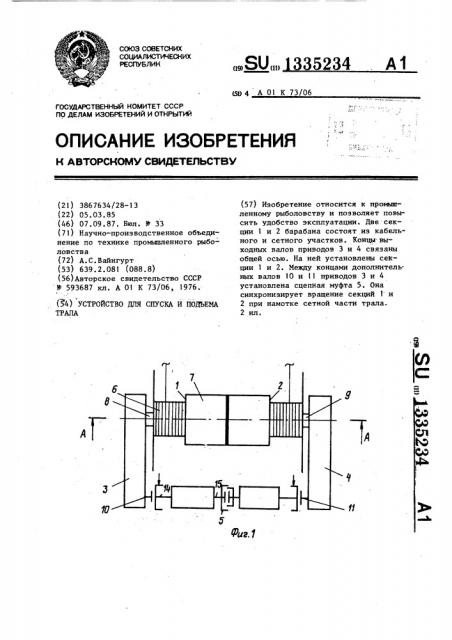

На фиг.1 изображено устройство, общий вид; на фиг.2 — сечение А-А на фиг.1.

Устройство содержит барабан, состоящий иэ двух секций 1 и 2, двух приводов 3 и 4 и сцепной муфты 5.

Каждая из секций 1 и 2 состоит из кабельного 6 и сетного 7 участков.

Приводы 3 и 4 содержат выходные валы

8 и 9, концы которых соединены с секциями 1 и 2 барабана, и дополнительные выходные валы 10 и 11. Выходные валы 8 И 9 приводов 3 и 4, связанные с секциями 1 и 2 барабана, соединены между собой общей осью 12.

Секции 1 и 2 барабана установлены на общей оси 12, а сцепная муфта 5 установлена между концами дополнительных выходных валов 10 и 11.

Устройство работает следующим образом.

При выборке кабелей трала крутящий момент передается от приводов

3 и 4 на секции 1 и 2 барабана, при этом сцепная муфта 5 выключена. Устранение перекосов кабелей достигается в этом случае регулировкой частоты вращения соответствующих секций барабана.

- При подходе сеткой части трала включается сцепная муфта 5 и выбор) ка производится при синхронном вращении секций ) и 2 барабана. Намотка сеткой части трала производится поверх намотанных кабелей по всей ширине барабана.

Спуск трала производится в обратном порядке.

10 Изобретение позволяет повысить удобство эксплуатации за счет выне,сения сцепной муфты из внутреннего объема секций барабана наружу, улучшения ее ремонтопригодности, а так15 же снизить материалоемкость устройства путем уменьшения консольных нагрузок на выходные валы.

Формула изобретения

Устройство для спуска и подъема трала, включающее двухсекционный барабан, каждая из секций которого состоит иэ кабельного и сетного участков, два привода, содержащие выходные валы, концы которых соединены с секциями барабана, и сцепную муфту, отличающееся тем, что, с целью повышения удобства эк30 сплуатации, приводы снабжены дополнительными выходными валами, выходные валы приводов, связанные с секциями барабана, соединены между собой общей осью, секции барабана усЗ5 тановлены на последней, а сцепная муфта установлена между концами дополнительных выходных валов.

Составитель Н.Осипова

Техред В.Кадар

Редактор Н.Рогулич

Корректор А.Тяско

Тираж 627 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 3993/6

Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная, 4
