Для осуществления необходимой глубины послойного рассечения и исключения травмирования подлежащих тканей скальпель состоит из рукоятки 1, шейки 2 и рабочей части 3. Глубина рассечения регулируется перемещением режущего элемента 4 по направляющим 5 рабочей части 3 относительно упора в виде выступа 6. Режущий элемент 4 имеет вогнутую режущую кромку 7 и фиксируется винтом 8. На рабочей части 3 установлен Г-образный разделитель 9 тканей, фиксируемый другим винтом через продольный паз. 4 ил. S

СО1ОЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (19) (11) (511 4 А 61 В 17/32

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

:В»

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

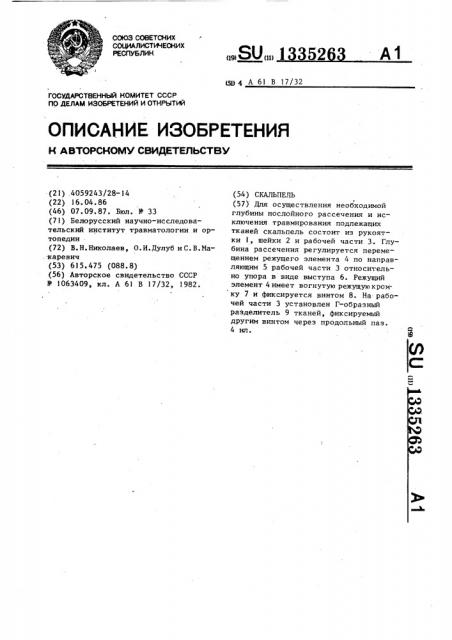

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ (21) . 4059243/28-14 (22) 16 ° 04.86 (46) 07.09.87. Бюл. У 33 (71) Белорусский научно-исследовательский институт травматологии и ортопедии (72) В.Н. Николаев, О.И.Дулуб и С. В.Ма.каревич (53) 615.475 (088.8) (56) Авторское свидетельство СССР

У 1063409, кл. А 61 В 17/32, 1982. (54) СКАЛЬПЕЛЬ (57) Для осуществления необходимой глубины послойного рассечения и исключения травмирования подлежащих тканей скальпель состоит из рукоятки I, шейки 2 и рабочей части 3. Глубина рассечения регулируется перемещением режущего элемента 4 по направляющим 5 рабочей части 3 относительно упора в виде выступа 6. Режущий элемент 4имеет вогнутую режущую кромку 7 и фиксируется винтом 8. На рабочей части 3 установлен Г-образный разделитель 9 тканей, фиксируемый другим винтом через продольный паз.

4 ил.

133

Изобретение относится к медицине, а именно к режущим хирургическим йнструментам, и предназначено для послойного рассечения на необходимую глубину мягких тканей при выполнении хирургических операций.

Цель изобретения — осуществление необходимой глубины послойного рассечения и исключение возможного травмирования подлежащих тканей.

На фиг.l показан инструмент, общий вид; на фиг.2 — вид В на фиг.l; на фиг.3 — сечение А-А на фиг.l; на фиг.4 — инструмент °

Инструмент состоит из рукоятки 1, шейки 2 и рабочей части 3. Глубина рассечения регулируется перемещением режущего элемента 4 по направляющим 5 рабочей части 3 относительно упора в виде выступа упора 6. Режущий элемент 4 имеет вогнутую режущую кромку 7 и фиксируется винтом 8. На рабочей части 3 установлен Г-образный разделитель 9 тканей, фиксируемый винтом 10 через продольный паз 11, Скальпель используют следующим образом.

Послойное рассечение тканей начинают с небольшого разреза на глубину слоя после перевода разделителя 9 тканей в горизонтальное положение.

Необходимая глубина разреза создается путем перемещения режущего элемента 4 с режущей кромкой 7 по направляющим 5 относительно упора 6.

Устанавливают разделитель 9 тканей касательно острия режущей кромки в

5263 направлении разреза за счет перемещения паза ll вдоль винта 10. Закрепляют режущий элемент 4 и разделитель 9 с помощью винтов 8 и 10. !

Рассечение тканей осуществляют после введения разделителя 9 в межслоевой промежуток 14 под рассекаемый

1р слой 12.

Поступательными движениями скальпеля при его касательном положении к слою 12 производят рассечение последнего. При этом разделитель 9

15 тканей предохраняет от повреждения слой 13.

Формула изобретения

20 Скальпель, содержащий рукоятку, шейку, рабочую часть с режущим элементом, имеющим вогнутую режущую кромку серповидной формы, и упор в виде выступа, о т л и ч а ю щ и й—

25 с я тем, что, с целью осуществления необходимой глубины послойного рассечения и исключения травмирования подлежащих тканей путем регулирования глубины рассечения в пределах одного

30 слоя, режущий элемент выполнен съем.ным, рукоятка содержит направляющую, в которой установлен режущий элемент с возможностью перемещения и фиксации, при этом скальпель снабжен Г-об35 разным разделителем тканей, уСтановленным на рукоятке с возможностью перемещения вдоль рукоятки и рабочей части.

1335263
