Установка для мойки изделий

Установка для мойки изделий

Иллюстрации

Показать все

Реферат



Изобретение позволяет повысить универсальность установки за счет обеспечения возможности встраивания ее в автоматические линии. Изделие 8 извлекается из технологической позиции ротора 3 предыдущей операции подпружиненными губками 9, смонтированными на держателе 7 ползунов 12. В этот момент ползун 13 с форсункой 10 перемещается к центру вала ротора 2 за счет контакта ролика 16 с копиром 11 в зоне загрузки. Ползуны 12 и 13 жестко спарены и подпружинены, в результате они занимают исходное положение, когда ролик 16 прекращает контактировать с копиром 11, При этом форсунка 10 занимает положение, соосное с обрабатываемым изделием (Л с О1 со со со . f

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

5 33 А) (19) (И) (51) 4 В 08 В 3/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Фиг. 1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К А ВТОРСКОМ У СВИДЕТЕЛЬСТВУ (21) 3800309/24-12 (22) 29.08.84 (46) 07.09.87. Бюл. N - 33 (71) Смоленское научно-производственное объединение "Техноприбор" (72) В.К, Жикленков, Л.П. Тихомирова . и А.И. Горман (53) 628.314.2(088.8) (56) Авторское свидетельство СССР

Р 745560, кл. В 08 В 3/02, 1978. (54) УСТАНОВКА ДЛЯ МОЙКИ ИЗДЕЛИЙ (57) Изобретение позволяет повысить универсальность установки за счет обеспечения возможности встраивания ее в автоматические линии. Изделие 8 извлекается из технологической позиции ротора 3 предыдущей операции подпружиненными губками 9, смонтированными на держателе 7 ползунов 12.

В этот момент ползун 13 с форсункой

10 перемещается к центру вала ротора

2 эа счет контакта ролика 16 с копиром 11 в зоне загрузки. Ползуны 12 и 13 жестко спарены и подпружинены, в результате они занимают исходное положение, когда ролик 16 прекращает контактировать с копиром 11, При этом форсунка 10 занимает положение, соосное с обрабатываемым изделием

1335333 трубкой) 8, для обработки его внут- дующей операциях, при этом ротор ренней поверхности. Изобретение связан с ротором 3 предыдущей опепозволяет сохранить ориентацию из- рации кинематически посредством зубделий (трубок) в предыдущей и после- чатых колес 4 и 5. 5 ил.

Изобретение относится к области очистки изделий, а именно к мойке трубок-заготовок под сильфоны.

Целью изобретения является повышение универсальности установки за 5 счет обеспечения возможности встраивания ее в автоматические линии.

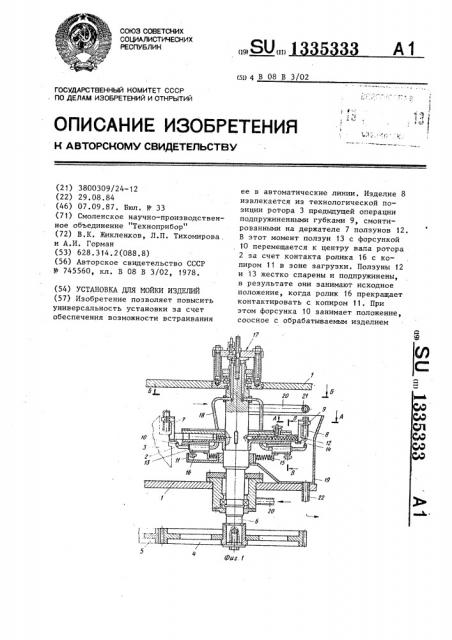

На фиг. 1 изображена установка для мойки изделий, общий вид, на фиг. 2 — разрез А-А на фиг. 1; на

10 фиг. 3 — разрез Б-Б на фиг. 1; на фиг. 4 — разрез В-В на фиг. 1; на фиг. 5 — разрез Г-Г на фиг. 3, Установка для мойки изделий имеет станину 1, установленный на ней

15 ротор 2, кинематически связанный с ротором 3 предыдущей операции (например, формовки дна трубки) посредством зубчатых колес 4 и 5. На валу 6 ротора 2 размещены держатели 7 изделий 8, снабженные зажимными элементами в виде подпружиненных губок

9 и форсунками 10 для подачи моющей жидкости на изделия 8. В зоне загрузки изделий установлен копир 11.

Установка имеет средство отвода форсунок 10 и держателя 7 к центру ротора 2, содержащее жестко спаренные между собой ползуны 12 и 13, подпру30 жиненные соответственно пружинами 14 и 15. Каждый держатель 7 установлен на соответствующем ползуне 12, а соответствующая этому держателю форсунка 10 размещена на ползуне 13.

Ползуны 13 содержат ролик 16, контактирующий с копиром 11 в зоне загрузки. Форсунки 10 соединены с коллектором 17 подачи жидкости при помощи гибкого шланга 18. 40

На станине 1 смонтирована дугообразная проходная камера 19 струйной промывки, содержащая трубопровод 20 подвода рабочей жидкости с отверстиями 21 и трубопровод 22 отво- 45 да отработанной жидкости, 2

Установка для мойки изделий работает следующим образом.

Изделие (трубка) 8 извлекается их технологической позиции ротора

3 предыдущей операции (формовка дна) подпружиненными губками 9, смонтированными на держателе 7 ползунов

12. В этот момент ползун .13 с форсункой 10 перемещается к центру вала ротора 2, форсунка занимает положение, соосное с обрабатываемым изделием (трубкой) 8, а затем входит в проходную дугообразную камеру 19 струйной промывки, где наружная поверхность изделия (трубки) промывается жидкостью, подаваемой через отверстия 21 трубопровода 20, а внутренняя поверхность изделия 8 (трубки) промывается жидкостью через форсунку 10 от коллектора 17 подачи жидкости. После выхода технологической позиции с промытым изделием (трубкой) 8, она передается на следующую технологическую позицию.

Далее цикл повторяется.

Изобретение позволяет сохранить ориентацию изделий (трубок) в предыдущей и последующей операциях (например, операция вытяжки, отжига трубок-заготовок перед формовкой из них сильфонов), повысить производительность очистки за счет совмещения операции промывки с загрузкой и выгрузкой и обеспечить высокое качество обработки, так как при промывке трубок обеспечен свободный доступ рабочего агента к обрабатываемым поверхностям.

Формула изобретения

Установка для мойки изделий, содержащая камеру, расположенный в камере ротор с размещенными на нем держателями изделий, снабженными заз 1335333

4 жимными элементами и форсунками для да форсунок и держателя к центру подачи моющей жидкости на изделия, ротора при взаимодействии держателя копир, установленный в зоне загруз- с копиром, содержащее жестко спаренки с воэможностью взаимодействия с

5 ные между собой ползуны, установлендержателями изделий для воздействия ные на роторе с возможностью радиальна эажимные элементы держателя, ного перемещения относительно оси отличающаяся тем, что, ротора и подпружиненные в этом нас целью повышения универсальности правлении, причем каждый держатель установки за счет обеспечения возмож- 1р установлен на одной из спаренных полности встраивания ее в автоматичес- зунов, а соответствующая ему форсункие линии, она имеет средство отво- ка размещена на другом ползуне.

1335333

Г-Г
