Поршень для очистки внутренней поверхности трубопроводов

Поршень для очистки внутренней поверхности трубопроводов

Иллюстрации

Показать все

Реферат



Изобретение относится к очистным устройствам и позволяет расширить технологические возможности поршня для очистки внутренней поверхности трубопроводов путем установки на поршне счетчика оборотов. Поршень перемещается по трубопроводу , одновременно поворачиваясь вокруг своей оси. По показаниям счетчика оборотов судят о нормальной работе поршня и о степени загрязненности участков трубопровода. 1 з.п. ф-лы, 3 ил. (Л с 14)

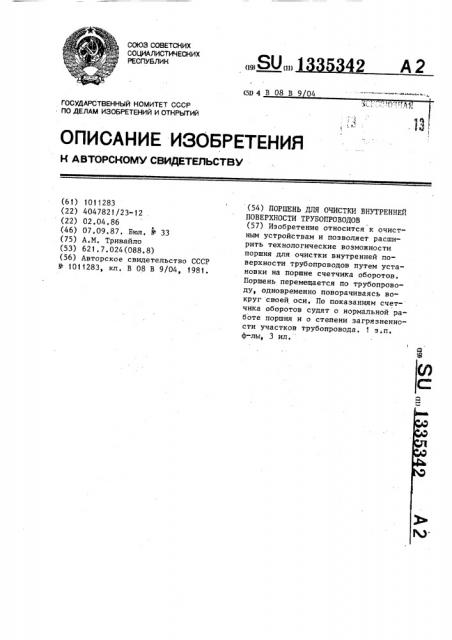

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (1I) 4 А2 (50 4

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 1011283 (22) 4047821/23-12 . (22) 02.04.86 (46) 07.09.87. Бюл. У 33 (75) А.М. Тривайло (53) 621,7.024(088.8) (56) Авторское свидетельство СССР

Ф 1011283, кл, В 08 В 9/04, 1981. (54) ПОРШЕНЬ ДЛЯ ОЧИСТКИ ВНУТРЕННЕЙ

ПОВЕРХНОСТИ ТРУБОПРОВОДОВ (57) Изобретение относится к очистным устройствам и позволяет расширить технологические возможности поршня для очистки внутренней поверхности трубопроводов путем установки на поршне счетчика оборотов.

Поршень перемещается по трубопроводу, одновременно поворачиваясь вокруг своей оси. По показаниям счет- чика оборотов судят о нормальной работе поршня и о степени загрязненности участков трубопровода. 1 з,п. ф лы 3 ил»

1335342

Изобретение относится к очистке труб устройствами, перемещающимися вдоль трубопровода изнутри, может быть использовано в нефтяной, химической и газовой промышленности, а также при эксплуатации пульпопроводов и является усовершенствованием изобретения по авт,св. Ф 1011283.

Цель изобретения — расширение технологических возможностей.

На фиг. 1 изображен предлагаемый поршень; на фиг. 2 — то же, вид сбоку, на фиг, 3 — разрез А-А на фиг.1.

Поршень для очистки внутренней поверхности трубопроводов представляет собой выполненный из эластичного материала полый цилиндрический корпус 1, на наружной и внутренней поверхностях которого имеются винтовые канавки 2 и 3, расположенные эквидистантно одна относительно другой.

Fla торцах .корпуса 1 установлены шайбы 4 с лепестками по форме выступов 5 на наружной поверхности поршня. В лепестках имеются отверстия 6 для прохода рабочего агента по канавкам 3. Для предотвращения возможности проворачивания шайбы 4 имеют фиксаторы, выполненные в виде отогнутых язычков 7, Шайбы 4 соединены между собой гибким стержнем 8 с резьбой 9 на одном конце и головкой 10 на другом. На резьбовой конец 9 навернуты гайки 11.

Поршень 1 снабжен счетчиком оборотов вокруг своей оси, имеющим механизм 12 отсчета известной конструкции и взаимодействующий с ним маятник 13, заключенные в обойму 14.

Маятник l3 может быть выполнен сегментной формы и закреплен на имеющей возможность вращения оси 15 механизма 12 (отсчета) при этом ось

15 совпадает по направлению с осью поршня.

Поршень для очистки помещают внутрь трубопровода и перемещают вдоль него потоком рабочего агента. При взаимодействии потока со спиральными стенками канавок 2 и 3 поршню сообщается, кроме поступательного, еще и вращательное перемещение вокруг своей оси, При этом трубопровод очищается выступами на наружной поверхности поршня.

Независимо от положения поршня маятник 13 не меняет своего положения в гравитационном поле Земли и удерживает от вращения ось 15 механизма

12 отсчета. Корпус механизма 12 от10 счета вместе с корпусом поршня поворачивается вокруг своей оси 15, отсчитывая количество оборотов, Наличие счетчика позволяет следить за нормальной эксплуатацией

15 поршня. Кроме этого, по его показаниям можно определять загрязненность отложениями отдельных участков трубопровода, т,е. их состояние, так как соотношение между поступательным

2р и вращательным движением при прочих равных условиях определяется сопротивлением передвижению поршня, т,е, загрязнением трубопровода, Регулируя степень сжатия корпуса 1

25 между шайбами 4 посредством подтягивания гаек 11, можно изменять наружный диаметр поршня с целью изменения усилия прижатия к стенкам трубопровода и компенсации износа поршня, 30 Применение гибкого стержня 8 не нарушает эластичйых свойств поршня.

Таким образом, использование изобретения позволяет расширить технологические возможности поршня, 35

Формула изобретения

1.Поршень для очистки внутренней по" верхности трубопроводов по авт.св.

40 Ф 1011283, отличающийся тем, что, с целью расширения технологических возможностей, он снабжен счетчиком оборотов вокруг своей оси, имеющим механизм отсчета и

45 взаимодействующчй с ним маятник, ось вращения которого совпадает по . направлению с осью поршня.

2. Поршень по и, 1, о т л и ч аю шийся тем, что он снабжен уста50 новленными на его торцах шайбами с лепестками по форме выступов на наружной поверхности поршня и гибким стержнем с резьбовым соединением на конце для изменения расстояния между шайбами путем сжатия поршня.
