Реферат



Изобретение относится к области машиностроения и может найти применение в инструментальном производ стве для ориентированной укладки цилиндрических изделий, например А 15 сверл, и другого инструмента после заточки и клеймения. Цель изобретения - автоматизация процесса ориентированной укладки цилиндрических изделий. На корпусе установлен поворотный рычаг 10 с роликом II, через который рычаг 10 контактирует с кулачком 4, жестко закрепленным на валу 2 соосно барабану 3. Нож, установленный в верхней части рычага 10, входя в пазы барабана 3, вынимает изделие 15, которое, скатившись по верхней поверхности ножа рычага 10, падает в бункер 8. При этом поверхность рычага 10-, обращенная к изделиям- 15 в бункере 8, набивает бункер 8 изделиями 15, а ступенчатое дно бункера 8 способствует окончательной ориентации изделий в бункере 8. 2 ил. (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) SU (и) . 3 (51)4 В 23 7 00

« у)

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ФигЛ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4049116/25-08 (22) 03.04,86 (46) 07,09,87. Бюл. У 33 (71) Московское специальное конструкторско-технологическое бюро металлорежущего инструмента и оборудования (72) В.Д.Горячев и В.А.Дворецкий (53) 62-229.6(088,8) (56) Камышный Н.И., Автоматизация загрузки станков. — M. Машинострое- ние, 1977, с. 105, рис. 95б. (54) УСТРОЙСТВО ДПЯ ОРИЕНТИРОВАННОЙ

УКЛАДКИ ЦИЛИНДРИЧЕСКЙХ ИЗДЕЛИЙ (57) Изобретение относится к области машиностроения и может найти применение в инструментальном производстве для ориентированной укладки цилиндрических изделий, например сверл, и другого инструмента после заточки и клеймения. Цель изобретения — автоматизация процесса ориентированной укладки цилиндрических изделий. На корпусе установлен поворотный рычаг 10 с роликом 11, через который рычаг 10 контактирует с кулачком 4, жестко закрепленным на валу 2 соосно барабану 3. Нож, установленный в верхней части рмчага 10, входя в пазы барабана 3, вынимает иэделие 15, которое, скатившись по верхней поверхности ножа рычага 10, падает в бункер 8. При этом поверхность рычага 10, обращенная к иэделиям- 15 в бункере 8, набивает бункер 8 изделиями 15, а ступенчатое дно бункера 8 способствует окончательной ориентации изделий в бункере 8. 2 ил.!

335403

25

35

50 це рычага

Изобретение относится к ашиностроению и может найти широкое применение в инструментальном производстве для ориентированной укладки цилиндрических изделий, например сверл и другого инструмента после заточки и клейнения.

Цель изобретения — автоматизация процесса ориентированной укладки цилиндрических иэделий за счет упорядоченного размещения изделий по дну бункера ступенчатой йормы и периодического воздействия на изделия в бункере качающимся рычагом.

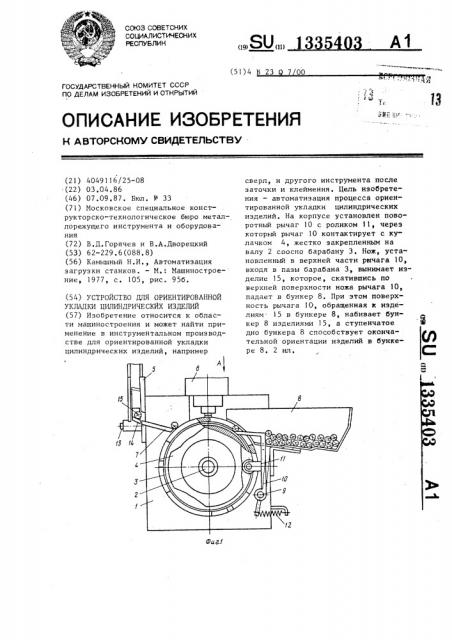

На фиг, 1 изображено устройство, общий вид;.на фиг. 2 — вид А на фиг ..1, Устройство содержит корпус l, в котором на подшипниках смонтирован вал 2. На валу 2 жестко закреплены барабан 3 для захвата иэделий и кулачок 4. На корпусе 1 установлен лоток 5, клеймильная головка 6, планка

7, бункер 8 с дном ступенчатой формы, ось 9, на которой установлен рычаг 10 с роликом ll. Рычаг 10 установлен с возможностью прижатия его ролика 11 пружиной 12 к кулачку 4.

Кроме того, на корпусе 1 в оси 13 установлен рычаг 14. На наружной поверхности барабана 3 равномерно расположены продольные пазы, каждый из которых сопряжен с поперечными пазами, направленными в сторону вращения барабана 3. Бункер 8 выполнен с возможностью примыкания к барабану 3 и содержит в днище продольные пазы, охватывающие рычаг 10.

Устройство работает следующим образом.

Цилиндрическое изделие 15, например заточенное сверло, с заточного автомата по лотку 5 падает на рычаг

14, который поворачивается вокруг оси

13 до положения, когда изделие 15 скатывается с поверхности рычага 14 по планке 7 к поверхности барабана 3, Постоянно вращающийся барабан 3 своим продольным пазом забирает изделие 15 и перемещает его по направлению к бункеру 8, Далее рычаг 10 посредством кулачка 4, ролика. 11 и пружины 12 своим ножом заходит в поперечные пазы барабана 3 и вынимает из продольного паза изделие 15, которое, переместившись по в рхнс.й поверхности ножа рычага !О, падает в бункер

8. После этого нож рычага 10 выходит из пазов барабана 3 за его пределы, а при подходе следующего изделия 15 аналогичным образом вновь заходит в поперечные пазы барабана 3, вынимает его и сбрасывает в бункер 8. Ступенчатое дно бункера 8 препятствует развороту изделий 15. Когда в бункере 8 заполняется все дпо, дальнейшее заполнение бункера 8 осуществляется механически поверхностью рычага 10, обращенного к изделиям 15 в бункере

8. Упомянутая поверхность при каждом рабочем ходе рычага 10 окончательно выравнивает (ориентирует) изделия 15 в бункере 8 до его полной загрузки.

В случае необходимости устройство может выполнять и технологические операции, например, клеймения изделий !

5, для чего используется клеймильная головка 6.

Ф о р м у л а и з с б р е т е н и я

Устройство для ориентированной укладки цилиндрических изделий, содержащее накопитель, барабан с пазами и отсекающий нож, о т л и ч а ющ е е с я тем, что, с целью автоматизации процесса ориентированной укладки цилиндрических иэделий, оно снабжено дополнительным накопителем, выполненным в виде бункера с дном ступенчатой формы, размещенного оппозитно основному накопителю относительно барабана, механизмом укладки изделий, выполненным в вице подпружиненного относительнс основания рыча— га, установленного на основании с возможностью качания в вертикальной плоскости вдоль дна бункера посредством дополнительно введенных кулачка, соосно установленного барабану, и ролика, закрепленного на рычаге,при этом нож закреплен на свободном кон13354,3

BudA
