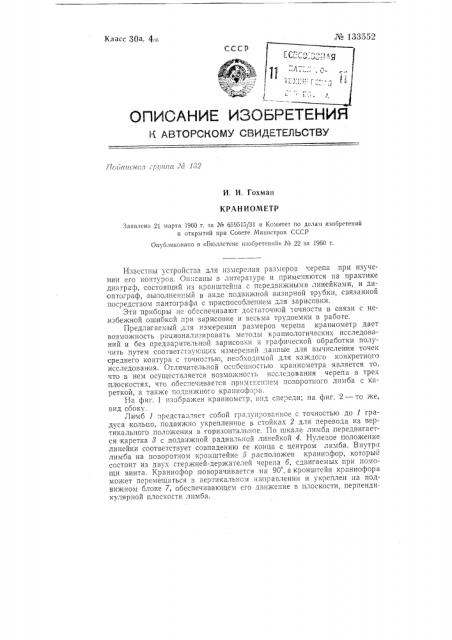

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ.?? о О?? ((с и и:?; | t j l? i? 0,"ъ :- 1, ) 2 И, И. Гохман

КРАН ИОМЕТР

Заявлено 21 марта 1960 г. за № 659515/31 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Баоллетеие изобретений» № 22 за 1960 г

Известны устройства для измерения размеров черепа при изучении его контуров. Описаны в литературе и применяются на практике .диаграф, состоящий из кронштейна с передвижными линейками, и диоптограф, выполненный в виде подвижной визирной Tp)îêè, связанной посредством пантографа с приспособлением для зарисовки.

Эти приборы ие осеспечивают достаточной точности в связи с неизбежной ошибкой при зарисовке и весьма трудоемки в работе.

Предлатаемый для измерения размеров черепа краниометр дает возможность рационализировать методы краниологических исследований и оез предзарительной зарисовки и графической обработки получить путем соответствующих измерений данные для вычисления точек среднего контура с точностью, необходимой для каждого конкретного исследования. Отличительной оссосниостью кранисметра является то, что в нем осуществляется возможность исследования черепа в трех плоскостях, что обеспечивается примеис?п?е?м псворотно,о лимба с кареткой, а также подвижно"o краниофора.

На фиг. 1 изображен краниометр, вид спереди; на фиг. 2 — тс же, вид сбоку

Лимб 1 представляет собой градуированное с точностью до I градуса кольцо, подвижно укрепленное в стойках 2 для перевода из вертикального положения в горизонтальное. По шкале лимба передвигается каретка 8 с подвижной радиальной линейкой 4. Нулевое положение линейки соответствует совпадению ее конца с центром лимба. Внутр1? лимба на поворотном кронштейне 5 расположен краниофор, который состоит из двух стержней-держателей черепа б, сдвигаемых при гомощи винта. Краниофор;поворачивается на 90, а кронштейн краниофора может перемещаться в вертикальном направлении и укреплен на подвижном блоке 7, обеспечивающем его,движсние в плоскости. перпендикулярной плоскости лимба.

Краниометр позволяет проводить исследование контуров черепов 13 трех плоскостях — сагиттальной, фронтальной и горизонтальной. Работа с ним осуществляется следующим образом.

Череп закрепляют в краниофор. Для измерения сагиттального контура лимб cTBBIIT верти калbH0, медиально-сагиттальная плоскость черепа — параллельно плоскости лимба. Передвигая каретку лимба по шкале на заданные деления градусов, одновременно опускают линейку каретки .на .поверхность черепа и записывают показания. Для измерения поперечного контура необходимо повернуть краниофор на 90 и повторить измерения. Для измерения горизонтального контура на 90 поворачивается лимб. После измерения серии остается лишь провести статистическую обработку и нанести средний контур на график.

Предмет изобретения

Фиг /

Фиг Z

Корректор В. П. Фомина

Техред А. А. Кудрявицкая

РсдакroII H. N. Мосин

Подп. и печ. !О.XI-60 г Формат бум. 70Х108 /i6 Объем 0,1, п..t.

Зак. 9196 Тираж 600 Цена 25 коп.; с 1.1-61 г — 3 коп

ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/6

Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 14.

Краниометр для измерения размеров черепа при изучении его контуров, состоящий из укрепленных на общем основании краниофора и измерительного устройства, о тл и ч а ю шийся тем, что, в целях обеспечения возможности измерения размеров черепа в трех плоскостях, измерительное устройство выполнено в виде поворотного кольцалимба, по которому перемещается каретка с выдвижной измерительной линейкой, а краниофор, установленный внутри кольца-лимба, можег поворачиваться вокруг вертикальной оси, а также перемещаться в вертикальном направлении, в горизонтальном направлении, перпендикулярно плоскости кольца-лимба.
