М 133559

Класс 30, 2

30k, Зв1

30 . 4о.

СССР

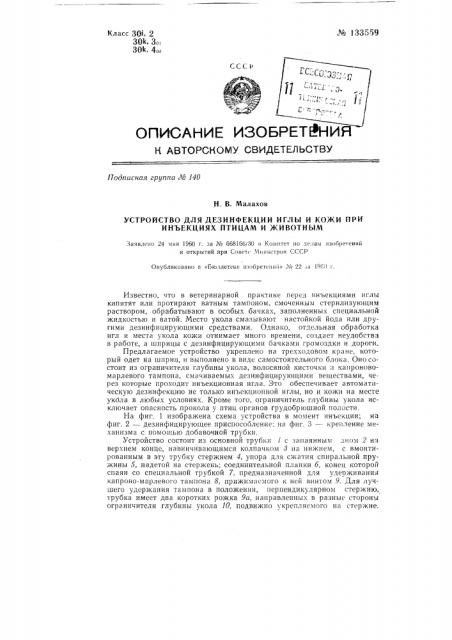

ОПИСАНИЕ ИЗОБРЕТФНИН

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа. № 140

Н. В. Малахов

УСТРОЙСТВО ДЛЯ ДЕЗИНФЕКЦИИ ИГЛЫ И КОЖИ ПРИ

ИНЪЕКЦИЯХ ПТИЦАМ И ЖИВОТНЫМ

Заивлено 24 мая 1960 г. ва № б68166/30 в Комитет во делам изобретений и открытий при Совет Министров СССР

Опубликовано в «Бюллетене иаобретсннй» ¹ 22 .,а 19(:,П г.

Известно, что в ветеринарной практике перед инъекциями иглы кипятят или протирают ватным тампоном, смоченным стерилизующим раствором, обрабатывают в особых бачках, заполненных специальной жидкостью и ватой. Место укола смазывают настойкой йода или другими дезинфицирующими средствами. Однако, отдельная обработка игл и места укола кожи отнимает много времени, создает неудобства в работе, а шприцы с дезинфицирующими бачками громоздки и дороги.

Предлагаемое устройство укреплено на трехходовом кране, который одет на шприц, и выполнено в виде самостоятельного блока. Оно состоит из ограничителя глубины укола, волосяной кисточки:i капроновомарлевого тампона, смачиваемых дезинфицирующими веществами, через которые проходит инъекционная игла. Это обеспечивает автоматическую дезинфекцию не только инъекционной иглы, но и кожи на месте укбла в любых условиях. Кроме того, ограничитель глубины укола исключает опасность прокола у птиц органов грудобрюшной полости.

На фиг. 1 изображена схема устройства в момент инъекции; на фиг. 2 — дезинфицирующее приспособление; на фиг. 3 — крепление механизма с помощью добавочной трубки, Устройство состоит из основной трубки 1сзапаянным,дном 2 на верхнем конце, навинчивающимся колпачком 8 нна а нниижжннее мг, с вмонтированным в эту трубку стержнем 4, упора для сжатия спиральной пружины 5, надето" ; соединительной планки 6, конец которой спаян со специальной трубкой 7, предназначенной для удерживания капроно-марлевого тампона 8, прижимаемого к ней винтом 9. Для лучшего удержания тампона в положении, перпендикулярном стержню, трубка имеет два коротких рожка 9а, направленных в разные стороны ограничителя глубины укола 10, подвижно укрепляемого на стержне.

Основная трубка со стержнем соединены с трехходовым краном Лгали посредством пары пружинящих усиков 11, являющихся продолжением

П-образной пружины 12, припаянной к основной трубке или к добаво ной трубке И, если устройство крепится к крану Агали подвижно, Оба усика имеют вырезки-насечки 14, являющиеся замком при укреплении их на кране. Для ограничения движения на обоих усиках припаяны колечки 15.

Работа устройства заключается в том, что при инъекции синхронно с поступательным и обратным движением шприца игла автоматически протирается дезинфицирующим раствором, который содержится в густой сети петель капрсфовых волокон, плотно обжимающих поверхность иглы. Одновременно тем же раствором посредством кисточки дезинфицируется кожа птиц и животных перед инъекцией и после. изъятия иглы.

Предмет изобретения

1. Устройство для дезинфекции иглы и кожи при инъекциях птицам и животным, о т л и ч а ю щ е е с я тем, что, с целью обеспечения автоматического,протирания иглы и смазывания кожи дезинфицирующим раствором в процессе инъекцирования, оно выполнено в виде блока, состоящего из основной и дополнительной трубок, стержня, спиральной пружины, надеваемой на стержень, соединительной планки, ограничителя глубины укола, волосяной кисточки, капроно-марлевого тампона, укрепляемых на нижнем конце стержня.

2. Устройство по п. 1, о т л и ч а ю щ е е с я тем, что оно укреплено нз трехходовом кране посредством дополнительной трубки, в которой основíая трубка укреплена неподвижíо или посредством винтов,
