Реферат



Изобретение относится к области гидротехнического строительства, Цель изобретения - повьшение производительности труда при намыве сооружения . Намывное сооружение включает пульпопровод 1, пульпопереключатели 2, пульповыпуски 3, обвалование 4 и водосбросный колодец 5, расположенный в центре намывного сооружения . Разводящий трубопровод 1 расположен по внешнему контуру обвалования 4. Пульповыпуски 3 установлены по откосу обвалования, расположены по всей длине пульпопровода с шагом 50-100 м и обращены в сторону намывного сооружения. Намыв грунта осуществляется поочередной работой пульповыпусков, причем каждый последующий включается, а предыдущий выключается с помощью пульпопереключателей. Одновременно с намывом следующего участка на предыдущем без остановки земснаряда и намывных работ осуществляется устройство вторичного обвалования . 2 ил. (О ОЭ ОЭ сд О) ю Фи&.1

.СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 Е 02 В 7/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4058409/29-15 (22) 20.03.86 (46) 07.09.87. Вюл. ¹- 33 (71) Всесоюзный научно-исследовательский институт гидромеханизации, санитарно-технических и специальных строительных работ (72) В.И.Каминская, П.В.Логачев, В.Ф.Морозов, С.И.Подойников и Н.А.Цветков (53) 627.2(088.8) (56) Юфин А.П. Гидромеханизация.

M.: Стройиздат, 1974, с. 161-164.

Авторское свидетельство СССР № 1073364, кл. E 02 В 7/06, 1983. (54) НАМЫВНОЕ СООРУЖЕНИЕ (57) Изобретение относится к области гидротехнического строительства.

Цель изобретения — повышение производительности труда при намыве соо. Я 1335628 А1 ружения. Намывное сооружение включает пульпопровод 1, пульпопереключатели 2, пульповыпуски 3, обвалование 4 и водосбросный колодец 5, расположенный в центре намывного сооружения. Разводящий трубопровод 1 расположен по внешнему контуру обвалования 4. Пульповыпуски 3 установлены по откосу обвалования, расположены по всей длине пульпопровода с шагом

50-100 м и обращены в сторону намывного сооружения. Намыв грунта осуществляется поочередной работой пульповыпусков, причем каждый последующий включается, а предыдущий выключа— ется с помощью пульпопереключателей.

Одновременно с намывом следующего участка на предыдущем без остановки земснаряда и намывных работ осуществляется устройство вторичного обвалования. 2 нл.

13356 ствии с подъемом сооружения наращи— вается в высоту и водосбросный колодец 5.

Ф о р м у л а и з î б р е т е н и я

Намывное сооружение, включающее разводящий пульпопровод, пульпопереключатели с пульповыпусками, обвалование и водосбросные колодцы, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности сооружения

Составитель Р.Нагорная

Редактор Л.Лангазо Техред Л.Сердюкова

1 рректор А.Зимокосов

Заказ 4023/25 Тираж 606

RHHHIIH Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к возведению намывных сооружений путем гидромеханизации и может быть использовано при создании штабелей песка, 5 гидроотвалов и т.д.

Цель изобретения — повышение производительности труда при намыве со— оружения.

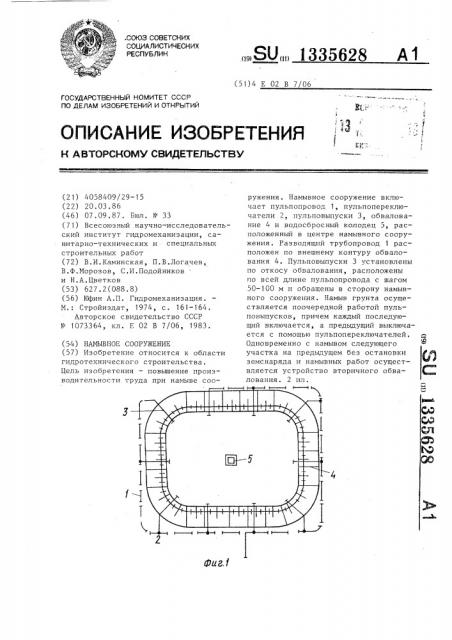

На фиг. 1 схематично изображено íà-Ip мывное сооружение, вид сверху, на фиг. 2 — то же, поперечный разрез.
