Гидрант-водовыпуск

Гидрант-водовыпуск

Иллюстрации

Показать все

Реферат



Изобретение может быть использовано в области гидротехнического строительства лотковых оросительных систем. Изобретение позволяет расширить эксплуатационные характеристики. В качестве седла тарельчатого клапана 4 использован опорный фланец 2 корпуса 1 гидранта с размещением выходного патрубка 6 под острым углом к корпусу 1. На конце штока 5 установлен ролик 14, входящий в зацепление с пазами 13 кулачка 11 рукоятки управления 12. Во втулке предусмотрено сальниковое уплотнение 8 с шайбой 9. Между шайбой 9 и заплечиками штока 5 установлена пружина 10. 1 ил. а $ (Л со ел О5 со со

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

М АSTOPCKOMY СВИДЕТЕЛЬСТВУ

1 гм

Ф» ь

Ь

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4060170/30-15 (22) 23.04.86 (46) 07.09.87. Бюл. Ф 33 (71) Ташкентский филиал Всесоюзного научно-исследовательского института водоснабжения, канализации, гидротехнических сооружений и инженерной гидрогеологии (72) А.А.Туманов и Г.Ч.Ким (53) 631.347.1 (088,8) (56) Авторское свидетельство СССР

У 230553, кл. А 01 G 25/00, 1967.

„„SU„„,1335639 А1 щ) 4.Е 02 В 13/00, А 01 G 25/02 (54) ГИДРАНТ-ВОДОВЫПУСК (57) Изобретение может быть использовано в области гидротехнического строительства лотковых оросительных систем. Изобретение позволяет расширить эксплуатационные характеристики.

В качестве седла тарельчатого клапана 4 использован опорный фланец 2 корпуса 1 гидранта с размещением выходного патрубка 6 под острым углом к корпусу 1. На конце штока 5 установлен ролик 14, входящий в зацепление с пазами 13 кулачка 11 рукоятки управления 12. Во втулке предусмотреплотнение 8 с шайбой и заплечиками што- а пружина 10, 1 ил.

13

Составитель Е.Попова

Редактор Л.Лангазо Техред И.Попович Корректор С.Шекмар

Заказ 4024/26 Тираж 606 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная,4

Изобретение относится к ирригации, например к поливной технике, и может быть использовано для подачи воды из лотковых каналов в эластичный поливной рукав либо ороситель.

Цель изобретения — расширение эксплуатационных характеристик.

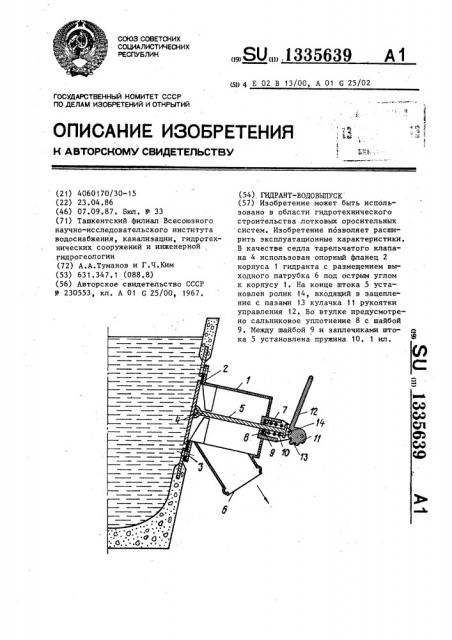

На чертеже представлен гидрантводовыпуск.

Корпус 1 выполнен с опорным фланцем 2, закрепленным на закладном щите с отверстием 3 в боковой стенке лотка. Запорным элементом гидранта служит тарельчатый клапан 4, шарнирно прикрепленный к штоку 5. Выходной патрубок 6 выполнен под острым углом к корпусу.

Корпус 1 снабжен втулкой 7, через которую пропущен шток 5. Во втулке предусмотрено сальниковое уплотнение

8 с шайбой 9. Во втулке 7 между шайбой 9 и заплечиками штока 5 установлена пружина 10. Кулачок 11 рукоятки

12 выполнен с пазами 13, что обеспечивает ступенчатое регулирование подаваемого расхода. Взаимодействующий с кулачком 11 конец штока 5 снабжен роликом 14.

Гидрант-водовыпуск работает следующим образом.

В исходном положении тарельчатый клапан 4 прижат к опорному фланцу 2.

Для проведения полива к выходному

35639 2 патрубку 6 хомутом прикрепляется эластичный поливной рукав. Рукоятка

12 находится в крайнем положении.

При повороте рукоятки 12 снижение усилия на открытие достигается за счет перекатывания ролика 14 по образующей зубцов эксцентрика. Воздействуя через ролик 14 на шток 5, руко1О ятка с эксцентриком преодолевает сопротивление пружины 10, и клапан 4 отходит от фланца 2, открывая проходное сечение для воды. Величина подаваемого расхода регулируется ус15 тановкой кулачка в соответствующее положение.

Для прекращения полива рукоятка устанавливается в исходное положение.

2р Формула иэ обретения

Гидрант-водовыпуск преимущественно для лотковой сети, -содержащий корпус с опорным фланцем и выходным пат25 рубком, подпружиненный тарельчатый клапан со штоком и рукоятку управления с кулачком, взаимодействующим со штоком, отличающийся тем, что, с целью расширения эксплуатаци30 онных характеристик, опорный фланец снабжен седлом тарельчатого клапана, при этом кулачок рукоятки выполнен с пазами, а шток снабжен роликом, взаимодействующим с упомянутыми пазами.
