Изобретение относится к области бурения, а именно к полупогруженным плавучим буровым установкам, оборудованным компенсатором перемещений бурильного инструмента при бурении.

Цель изобретения — упрощение конструкции установки.

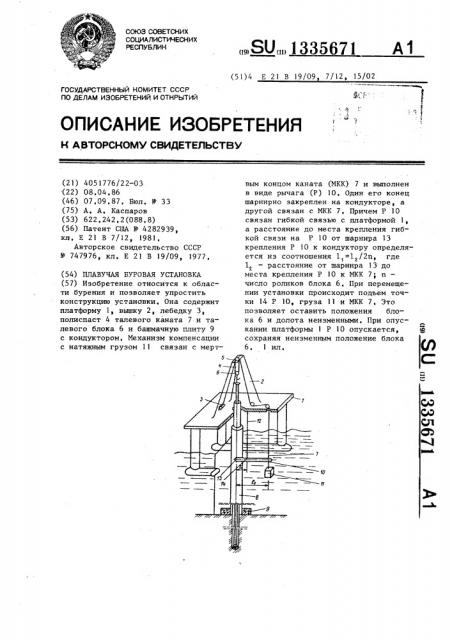

На чертеже представлена плавучая буровая установка, общий вид, Предлагаемая плавучая буровая установка содержит платформу I вышку 2, лебедку 3, систему полиспаста 4, состоящую из кронблока 5, талевого блока 6 и талевого каната 7 с мертвым концом, подводное устьеное оборудование в виде водоотделяющей колонны 8 с башмачной плитой 9, закрепленной на дйе водоема, и механизм компенсации в виде рычага 10 и натяжного груза 11, Большее плечо рычага 10 соединено с мертвым концом талевого канала 7 и соответственно с грузом 11. Меньшее плечо с помощью цепи 12 (гибкая связь) соединено с платформой 1 плавучей буровой установки, Один конец рычага 10 имеет шарнирное соединение 13 с водоотделяющей колонной 8. Исходя из принципа работы полиспаста 4 (роликон талевого блока и ветвей каната), место 14 крепления цепи 12 с рычагом 10 определяется отношением где 1 — длина меньшего плеча рычага

10 (от шарнира 13 до места крепления гибкой связи);

1 — длина большего плеча рычага

10 (от шарнира 13 до места крепления талевого каната 7); п — число роликов тальблока 6.

Компенсация плавучей буровой установки осуществляется следующим образом.

При перемещении плавучей буровой установки вместе с платформой 1 вверх цепь 12 благодаря шарнирному соединению 13 поднимает точку 14 рычага

10 на величину, равную подъему буровой установки. Груз 11 и, соответстненно, мертвый конец талевого кана35671 2 та 7 поднимается на величину, равную произведению величины подъема платформы 1 буровой установки относитель. но дна водоема на отношение длины боль5 шего плеча (1 ) к длине меньшего плеча (1„) или на удвоенное число роли" ков тальблока 6. Это позволяет положение тальблока 6 полиспаста 4 оставить неизменным относительно дна водоема, а следовательно, сохранить неизменным положение долота относительно забоя скнажины.

При перемещении платформы 1 плавучей установки вниз рычаг 10 опускается как за счет груза 11, известным образом сохраняя неизменным положение тальблока 6 относительно дна водоема.

Формула иэо брет ения

Плавучая буровая установка, содержащая платформу, вышку, лебедку, 25 полиспаст талевого каната,и талевого блока, подводное устьевое оборудование, включающее башмачную плиту с кондуктором и механизм компенсации с натяжным грузом, связанным с мертвым концом талевого каната, отличающаяся тем, что, с целью упрощения конструкции, ме-, ханизм компенсации выполнен в виде рычага, один конец которого шарнирно закреплен на подводном устьевом оборудовании, а другой связан с кон" цом талевого каната, при этом рычаг. связан гибкой снязью с платформой, а расстояние до места крепления гиб40 кой связи на рычаге от шарнира крепления рычагак подводномуустьевому оборудованию определяетсяиз соотношения где 1 — расстояние от шарнира крепления рычага к подводному устьевому оборудованию до места крепления к рычагу мертвого конца талевого каната; и — число роликов талевого блока.
