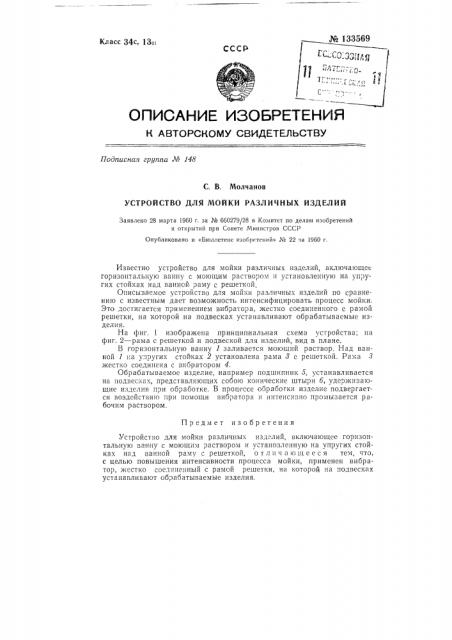

УСТРОЙСТВО ДЛЯ МОЙКИ РАЗЛИЧНЫХ ИЗДЕЛИЙ

Заявлено 28 марта 1960 г. 3а М 660279/28 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобрстсний» М 22 за 1960 r.

Известно устройство для мойки различных изделий, включающее горизонтальную ванну с моющим раствором и установленную на упругих стойках над ванной раму с решеткой

Описываемое устройство для мойки различных изделий по сравнению с известным дает возможность интенсифицировать процесс мойки.

Это достигается применением вибратора, жестко соединенного с рамой решетки, на которой на подвесках устанавливают обрабатываемые изделия.

На фиг. 1 изображена принципиальная схема устройства; на фиг. 2 — рама с решеткой и подвеской для изделий, вид в плане.

В горизонтальную ванну 1 заливается моющий раствор. Над ванной 1 1:а упругих стойках 2 установлена рама 8 с решеткой. Рама 3 жестко соединена с вибратором 4.

Обрабатываемое изделие, например подшипник б, устанавливается на подвесках, представляющих собою конические штыри б, удерживающие изделия при обработке. В процессе обработки изделие подвергается воздействию при помощи вибратора и интенсивно промызается рабочим раствором.

Предмет изобретения

Устройство для мойки различных изделий, включающее горизонтальную ванну с моющим раствором и устанозленную на упругих стойках над ванной раму с решеткой, о т л и ч а 1о щ е е с я тем, что, с целью повышения интенсивности процесса мойки, применен вибратор, жестко соединенный с рамой решетки, на которой на подвесках устанавливают обрабатываемые изделия. № 1335б9

Фиг /

Фиг 2
