Реферат



Изобретение относится к горной промьшшенности и м.б. использовано в камнерезных машинах при добыче стенового камня. Цель изобретения - уменьшение габаритов привода и увеличение коэффициента использования диаметра инструмента в пропиле. Рабочий орган включает закрепленную на выходном валу 2 приводного редуктора 11 щеку 1, в которой на подшипниковых опорах 3 установлен приводной вал 4. На последнем установлены пила 5 и звездочки 8, соединенная цепью 9 со звездочкой 10. Последняя установлена соосно (Л DO 00 сл 3 о 00

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

А1 (i9i SU(ii) (SD 4 Е 21 С 47/10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ Риг /

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3861792/22-03 (22) 04.03.85 (46) 07.09.87. Бюл. В ЗЗ (71) Симферопольский филиал Государственного научно-исследовательского института строительных материалов и изделий (72) E.Ã. Рижко, В.Б. Гражевич и В,А. Гогин (53) 679.8.053.3(088.8) (56) Авторское свидетельство СССР

Ф 1078076, кл. Е 21 С 47/10, 1983.

Элементы механизмов./Под ред.

С.Н. Кожевникова..Издание 2-е.М.:Оборонгиз, 1956, с. 284, 329, (54) РАБОЧИЙ ОРГАН КАМНЕРЕЗНОЙ МАШИНЫ (57) Изобретение относится к горной промьппленности и м.б. использовано в камнерезных машинах при добыче стенового камня. Цель изобретения — уменьшение габаритов привода и увеличение коэффициента использования диаметра инструмента в пропиле. Рабочий орган включает закрепленную на выходном валу 2 приводного редуктора 11 щеку в которой на подшипниковых опорах

3 установлен приводной вал 4. На последнем установлены пила 5 и звездочки 8, соединенная цепью 9 со звездочкой 10 ° Последняя установлена соосно

1335703 паемого с выходным валом 2 и закреплена неподвижно на корпусе приводного редуктора 11. Пила 5, врезаясь в массив горной породы, образует пропил, который в плоскости пилы имеет форму прямого угла с небольшим радиусом. Это

Изобретение относится к горной промышленности и может быть использовано в камнерезных машинах при добыче стеновых материалов. .Э

Цель изобретения — уменьшение габаритов привода и увеличение коэффициента использования диаметра инструмента в пропиле.

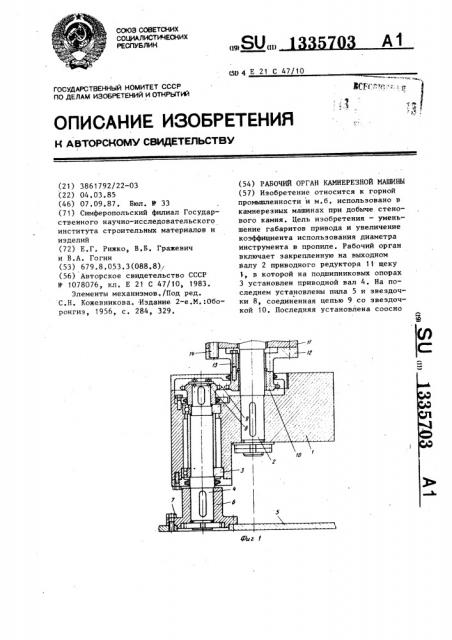

На фиг.,1 изображен рабочий орган 10 камнерезной машины, разрез;на фиг.2 и 3 — различные положения рабочего органа в плоскости пилы относительно вырезаемого пропила.

Рабочий орган камнерезной машины 15 содержит щеку 1 (фиг. 1), закрепленную на выходном валу 2 приводного редуктора, в которой на подшипниковых опорах 3 установлен приводной вал 4, на концах которого закреплены плос- 20 кая пила 5, выполненная в виде : выпуклого треугольника (фиг. 2 и 3).

Пила 5 установлена на приводном валу

4 при помощи фланца 6 и закреплена болтами 7. Рабочий орган включает так-25 .же звездочку 8, которая при помощи бесконечной цепи 9 соединена со звездочкой 10, установленной соосно с вы ходным валом 2 и закрепленной неподвижно на корпусе приводного редуктора 30

11 через фланец 12 болтами 13 и 14.

Рабочий орган камнерезной машины работает следующим образом.

Вращение выходного вала 2 приводного Редуктора передается щеке 1. При- 35 водной вал 4 совместно с пилой 5 и звездочкой 8, находящейся в зацеплении при помощи цепи 9 с неподвижной звездочкой 10, переносится щекой 1 по окружности диаметром, равной двой- 40 ному эксцентриситету щеки, при этом звездочка 8, обкатываясь по цепи 9, I позволяет вырезать камень в углах без повреждения почвы, стенок и кровли при проходке траншей и выработок и тем самым добиться более полного использования полезного ископаемого.

3 ил. заставляет вращаться приводной вал 4 и пилу 5 в направлении, противоположном направлению вращения щеки 1. В результате сложения двух вращений пилы резцы ее описывают прямые линии вдоль стороны квадрата, При сообщении рабочему органу подачи, перпендикулярной оси вращения приводного вала 4, пила 5, врезаясь в массив горной породы, образуют пропил, который в плоскости пилы имеет форму прямого угла

15 (фиг. 2 и 3) с небольшим радиусом, что позволяет вырезать камень в углах без повреждения почвы, стенок 16 и кровли 17 при проходке траншей и выработок и тем самым добиться более полного использования полезного искоФормула изобретения

Рабочий орган камнерезной машины, включающий режущий инструмент в виде плоской пилы, имеющей форму выпуклого треугольника, и приводной редуктор с передаточным отношением колес 3:4, отличающийся тем, что, с целью уменьшения габаритов привода и увеличения коэффициента использования диаметра инструмента в пропиле, приводной редуктор снабжен дополнительным валом, установленным на подшипниковых опорах, расположенным эксцентрично выходному валу в жестко с ним соединенной щеке и выполненным со звездочкой на свободном конце, а корпус редуктора снабжен дополнительно неподвижной звездочкой, расположенной концентрично выходному валу редуктора, при этом звездочки соединены бесконечной цепью.

133 Ч03 Риг. 2 г5

/б

Фиг. Я
