Устройство для соединения и защиты от перегрузок проушин секций базы выемочного агрегата

Устройство для соединения и защиты от перегрузок проушин секций базы выемочного агрегата

Иллюстрации

Показать все

Реферат



Изобретение относится к горной промышленности, а именно к выемочным агрегатам, имеющим жесткую фронтально выдвигаемую на забой секционную базу. Цель - повьшение надежности в работе путем уменьшения расхождения секций при поломке пальца. Соседние секции базы имеют проушины 3 и 4, шарнирно соединенные пальцем 5 с предохранительными ослабляюпщми проточками 6 и 7. Палец 5 выполнен с осевьм каналом 9 и расточкаА-А (Л DO СО СП к :о П

СОЮЗ СОВЕТСКИХ

РЕСПУ БЛИН (19) (Н) А1 (5в 4 Е 21 23/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

flO ДЕЛАМ ИЭОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3912639/22-03 (22) 17.06.85 (46) 07.09.87. Бюл. Â 33 (71) Сибирский государственный проектно-конструкторский и экспериментальный институт горного машиностроения "Сибгипрогормаш"

° (72) Ш.И.Аксаков, В.Д.Клейман, Г.Л,Шпитальный, Г.В.Макаров и Я.Д.Тарабан (53) 622.284(088.8) (56) Авторское свидетельство СССР

Ф 819355, кл. E 21 D 23/04,, 1979.

Авторское свидетельство СССР

У 1016528, кл. Е 21 D 23/04, 1982. (54) УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ И ЗАЩИТЫ ОТ ПЕРЕГРУЗОК ПРОУШИН СЕКЦИЙ

БАЗЫ ВЫЕМОЧНОГО АГРЕГАТА (5?) Изобретение относится к горной промышленности, а именно к выемочным агрегатам, имекнцим жесткую фронтально выдвигаемую на забой секционную базу. Цель - повышение надежности в работе путем уменьшения расхождения секций при поломке пальца.

Соседние секции базы имеют проушины 3 и 4, шарнирно соединенные пальцем 5 с предохранительными ослабляющими проточками 6 и 7. Палец 5 выполнен с осевьм каналом 9 и расточка", l335709 ми Я, в которых установлены изоляционные шайбы 10. Последние связаны между собой электропроводным элементом в виде, стержня 11, имеющим ослабляющую кольцевую проточку 12. Палец 5 подключен к электрической цепи контроля 1целостности, пальцев и управления домкратами передвижения базы. При появлении аварийной перегруэИзобретение относится к горной промышленности, а именно к выемочным агрегатам, имеющим жесткую фронтально выдвигаемую на забой секци5 онную базу.

Цель изобретения — повышение надежности работы путем уменьшения расхождения секций при поломке пальца °,10

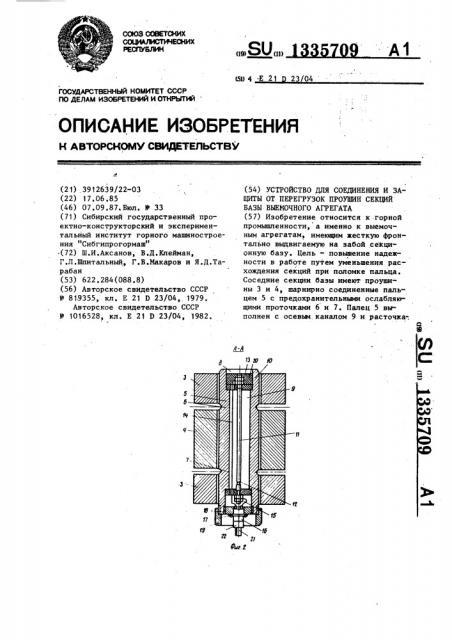

На фиг.1 изображено соединение секций базы выемочного агрегата, вид в плане; на фиг.2 — сечение А-А на фиг. 1.

Соседние секции базы 1 и 2 снабже- 1 ны проушинами 3 и 4, шарнирно соединенными пальцами 5, выполненными из малопластичной (закаленной) стали.

Палец 5 имеет предохранительные. ослабляющие проточки 6 и.7. Каждый палец 20 выполнен с двумя, начинающимися от торцов пальца расточками 8, соединен.ными друг с другом центральным сквозным каналом 9. В расточках по посадке установлены шайбы-изоляторы 10, 25 связанные между собой электропроводным элементом, выполненным в ниде стержня 11, имеющим ослабляющую кольцевую проточку 12, обеспечивающую незначительное удлинение стержня при 30 разрыве разрушения пальца.

Глубина расточек 8 меньше, чем расстояние от торца пальца до ближайшей проточки 6 или 7, т.е. стержень

11 скреплен с пальцем вне проточек, что обеспечивает разрушение стержня при поломке пальца по любой из проточек 6 и 7. Гайками 13 стержень натянут с усилием, достаточным для полной выборки зазоров между гайка" 4р ми, шайбами-изоляторами 10 и торцами расточек 8, что обеспечивает ки палец 5 ломается по одной иэ проточек 6 или 7, После разрушения пальца 5 нагрузки воспринимаются стержнем 11, который почти одновременно также разрывается, размыкая электрическую цепь контроля и управления агрегатом. Передвижка секции осуществляется после замены сломанного паль,ца. 2 ил. при разрушении пальца мгновенную передачу усилий на стержень 11 беэ холостых осевых и поперечных смещений пальца относительно стержня, Оба конца стержня посредством проводов 14 и 15 подключены к гнездам .штепсельного разъема 16, связанного винтами 17 с пробкой 18, завинчиваемой в одну из расточек 8 пальца, конец которого охвачен гайкой 19.

Для защиты от влаги и механического повреждения конец стержня и провод 14 залиты компаундом 20.

Через кабель 21, соединенный посредством вилки 22 с гнездами штепсельного разъема l6 и ° электроблока 23, палец подключен к электрической цепи 24 контроля целостности пальцев и управления домкратами передвижения базы известной системы контроля и управления агрегатом..

Палец работает следующим образом.

После установки пальца в проушины соседних секций соединением вилки 22 с штепсельным разъемом 16 палец подключается к электрической цепи 24 системы контроля и управления агрегатом. При отсутствии перегрузок в

t процессе передвижки базы пальцы 5 и стержень 11 сохраняет свою целостность и электрическая цепь 24 контроля целостности пальцев и управления домкратами передвижения базы известной системы контроля и управления агрегатом остается замкнутой.

При появлении аварийной . перегрузки палец ломается по одной из проточек 6 или 7, причем разрушение пальца из малопластичной (закаленной) стали происходит при незначительном изгибе практически с мгновенной ско1335709 рийной перегрузки 1например, уступ в почве) .

А

/ Ф

Фиг t

Составитель В.Пономарева

Техред Л.Сердюкова Корректор А.Тяско

Редактор Г.Гербер

Заказ 4029/29 Тираж 454

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, 3-35, Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, r. Ужгород,ул. Проектная, 4 ростью и полным отделением частей пальца друг от друга по трещине излома. После разрушения пальца образуется система, состоящая из двух частей пальца и связывающего их стержня.

При дальнейшем перемещении проушин вся нагрузка воспринимается стержнем, который рвется практически сразу после разрушения пальца, так как для разрушения стержня достаточно удлинить его (благодаря проточке на стержне), менее чем на 1 мм.

При разрыве стержня электрическая цепь системы контроля и управления агрегатом размыкается, при этом на пульте управления индицируется номер секции с .поломанным пальцем, а домкраты передвижения базы отключаются от насосной станции и база останавли- 20 вается с незначительной величиной смещения проушин секций базы, на стыке которых разрушился палец.

Дальнейшая перевижка базы возможна только после замены сломанного 25 пальца, для чего от штепсельного разъема 16 отсоединяют вилку 22, удаляют поломанный, ставят новый, вновь подсоединяют вилку 22 к разъему 16 и продолжают передвижку базы, предварительно устранив причину аваФормула изобретения

Устройство для соединения и защиты от перегрузок проушин секций базы выемочного агрегата, содержащее pasмещенный в проушинах секций палец, имеющий расположенные между проушинами ослабляющие кольцевые проточки на наружной поверхности и внутренний осевой канал, в котором расположен и закреплен на выходе одним концом посредством изоляционной шай- бы электропроводный элемент, связанный через сигнальную систему с системой управления гидроцилиндрами передвижки, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности работы путем уменьшения расхождения секций при поломке пальца, канал выполнен сквозным, а электропроводный элемент — в виде стержня с кольцевой наружной проточкой, при этом другой конец электропроводного элемента закреплен в другом выходе канала посредством изоляционной шайбы, а проточки пальца расположены между изоляционными шайбами.
