Реферат



, й1о г оД574

Класс 35b, 1„, СССР

„O СО;33;1, .Р

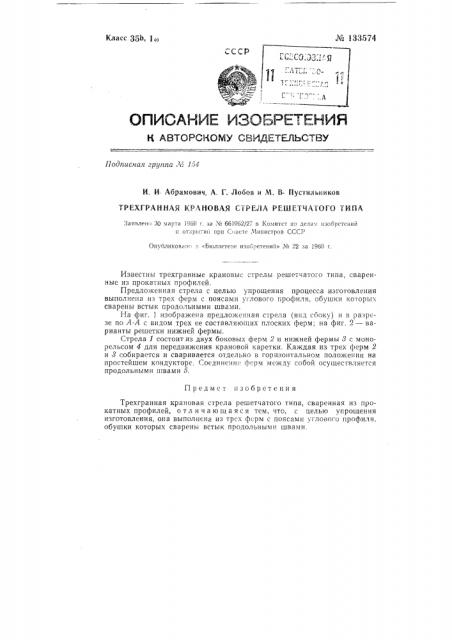

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТСРСИОМУ СЬИДЕТЕЛЬСТБУ

Подписная группа Л3 !54

И. И Абрамович, А. Г. Лобов и М. В. Пустильников

ТРЕХГРАННАЯ КРАНОВАЯ СТРЕЛА РЕШЕТЧАТОГО ТИПА

Заявлено 30 марта 1960 г за М 66!062/27 в Комитет по делам пзобретени11 и от:<ргятин прп Совете Министров CCCP

Опубликовано ", .<Ь1оллете..е изобретений» No 22 за 1960 г.

Известны трехгранные крановыс стрелы решетчато о типа, сваренные из прокатных профилей.

Предло кенная стрела с целью упрощения процесса изготовления выполнена из трех ферм с поясами углового профиля. обушки которых сварены встык продольными швами.

На фиг. 1 изображена предложенная стрела (вид сбоку) и в разрезе по A-А с видом трех ее составляющих плоских ферм; на фиг. 2 — варианты решетки нижней фермы.

Стрела состоит из двух боковых ферм 2 и нижней фермы 8 с монорельсом 4 для передвижения крановой каретки. Каждая из трех ферм 2 и 8 собирается и сваривается отдельно в горизонтальном положении на простейшем кондукторе. Соединени . ферм между собой осуществляется продольными швами Б.

Предмет изобретения

Трехгранная крановая стрела решетчатого типа, сваренная из прокатных профилей, отличающаяся тем, что, с целью упрощения изготовления, она выполнена из трех ферм с поясами углового профиля, обушки которых сварены встык продольными швами, Фиг J
