Реферат



Изобретение относится к арматуростроению и может быть использовано ДЛЯ всех случаев регулирования дросселирования потока. Целью изобретения является сйижение вибрации и шумов в трубопроводах и обеспечение регулирования степени дросселирования потока за счет многократного, регулирования дросселирования при использовании нескольких пар шайб. При вращении штока 4 по часовой стрелтсе шайбы 3 перемещаются по резьбе штока и перекрьгеают отверстия шайб 2, тем самым увеличивается степень дросселирования . При вращении штока 4 в противоположную сторону шайбы 2 и 3 отходят друг от друга и степень дросселирования уменьшается. 1 ил. оо Од СЛ

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 F 16 К 47 14

1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМЪГ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4072789/40-08 (22) 23.04.86 (46) 07.09.87. Бюп. Ó 33 (72) Ю.А.Торцев (53) 621.646(088.8) (56) Авторское свидетельство СССР

NI 495489, кл. F 16 К 47/16, 1970.

Авторское свидетельство СССР

У 429237, кл. F 16 К 47/14, 1972. (54) ДРОССЕЛЬНОЕ УСТРОЙСТВО (57) Изобретение относится к арматуростроению и может быть использовано для всех случаев регулирования дросселирования потока. Целью изобрете„Л0„„1335770 A i ния является сиижение вибрации и myмов в трубопроводах и обеспечение регулирования степени дросселирования потока за счет многократного. регулирования дросселировачия при использовании нескольких пар шайб. При вращении штока 4 по часовой стрелке шайбы 3 перемещаются по резьбе штока и перекрывают отверстия шайб 2, тем самым увеличивается степень дросселирования. При вращении штока 4 в противоположную сторону шайбы 2 и 3 отходят друг от друга и степень дросселирования уменьшается. 1 ил.

Составитель П.Балашов

Редактор О.Врковецкая Техред Л,Олийнык Корректор А.Знмокосов

Заказ 4035/32

Тираж 811 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

13357

Изобретение относится к арматуростроению и может быть использовано дпя всех случаев регулирования дросселирования потока.

Цель изобретения — снижение вибрации и шумов в трубопроводах и обеспечение регулирования степени дросселирования потока за счет многократного регулирования дросселирования при ис- 10 пользовании нескольких пар шайб.

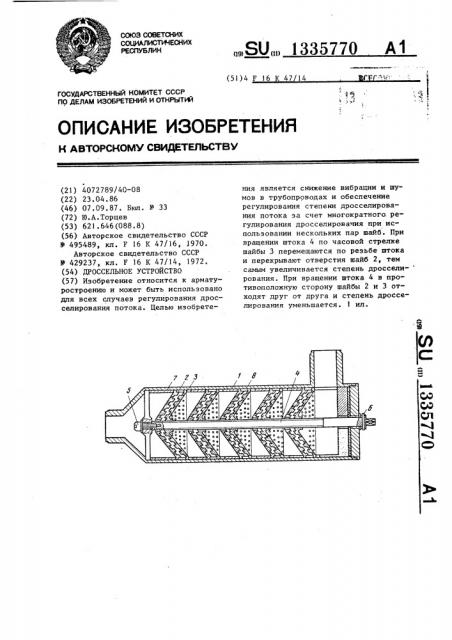

На чертеже представлено предлагаемое устройство, общий вид в разрезе.

В корпусе 1 расположены попарно конусные перфорированные дросселирующие шайбы 2 и 3. Шайба 2 жестко закреплена на корпусе I, а шайба 3 соединена резьбой со штоком 4. Последний удерживается от осевого перемещения винтом 5 и шпонкой 6. Набор шайб 2 ур удерживается в корпусе 1 кольцами 7, имеющими направляющие 8, по которым совершает поступательное движение шайба 3 при врашении штока.

Дроссельное устройство работает 25 следующим образом.

70 2

При необходимости изменения степени дросселирования потока вращением штока 4 по часовой стрелке шайбы 3 перемещаются по резьбе штока и перекрывают отверстия шайб 2, тем самым увеличивая степень дросселирования.

При вращении штока в обратную сторо ну шайбы 3 отходят от шайб 2 и степень дросселирования уменьшается.

Формула изобретения !

Дроссельное устройство, в корпусе которого соосно установлены перфорированные дросселирующие шайбы, о т— л и ч а ю щ е е с я тем, что, с целью повышения надежности работы, оно снабжено резьбовым штоком, дросселирующие шайбы установлены попарно, причем одна из шайб пары жестко закреплена в корпусе, а другая установлена на штоке с возможностью возвратно-поступательного перемещения относительно первой и корпуса при вращении штока.
